Ultrasonik hata dedektörü TFD807C

Ultrasonik hata dedektörü TFD807C





Tanıtım

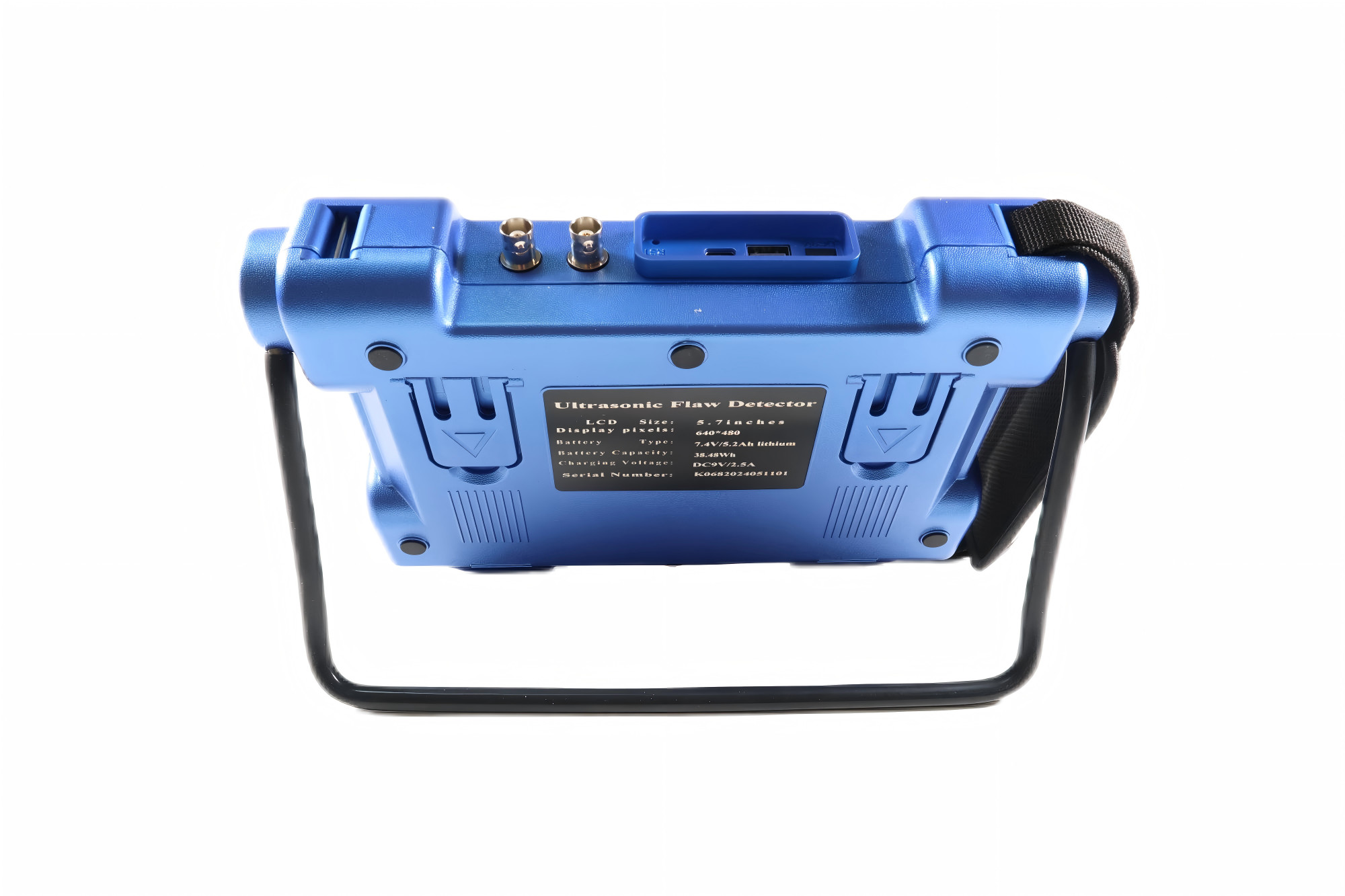

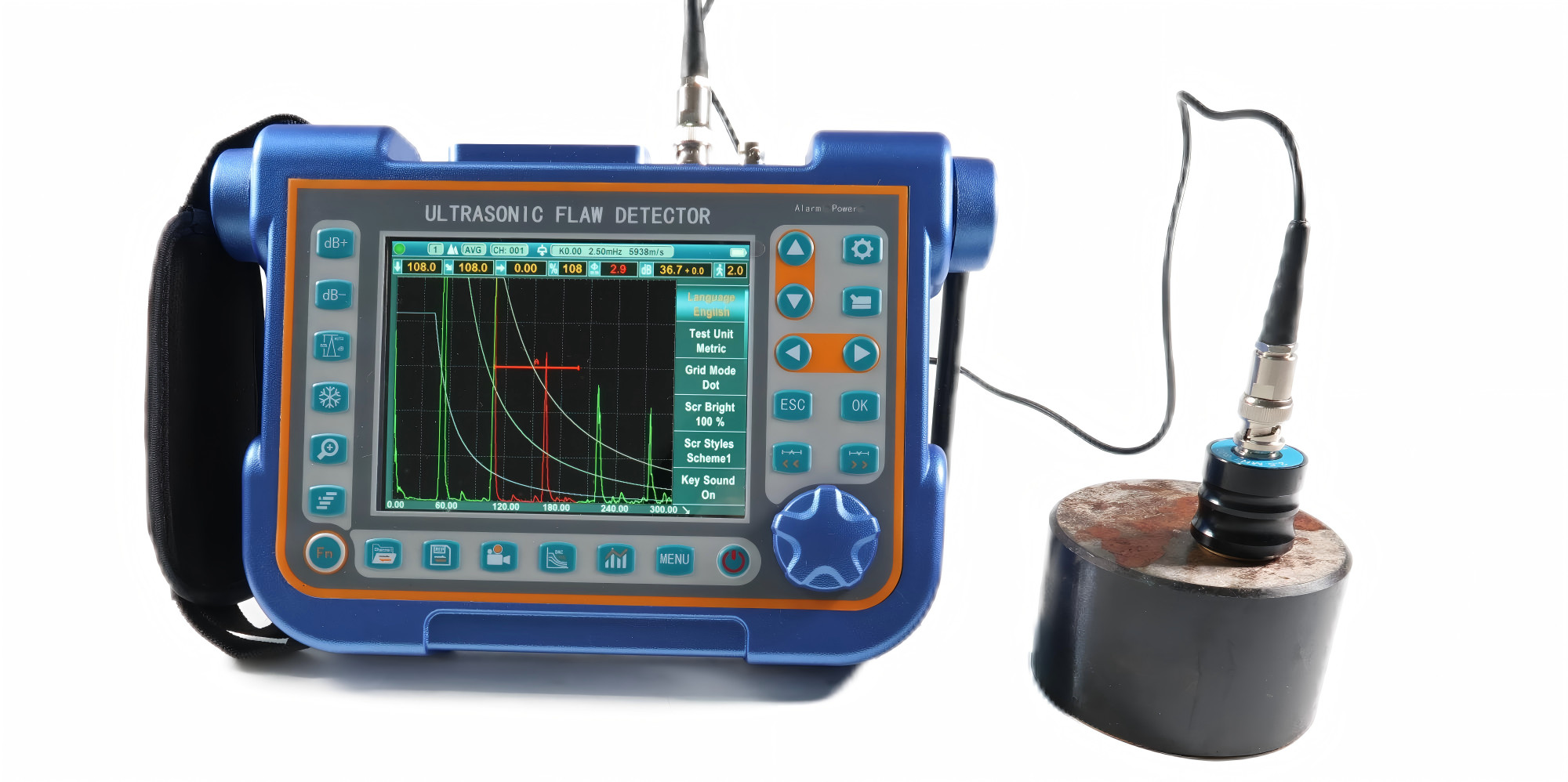

Bu enstrüman, iş parçasında çeşitli kusurları (yarıklar, dahiller, gözenekler vb.) hızlı bir şekilde tespit edebilen, bulabilen, değerlendirebilen ve teşhis edebilen taşınabilir endüstriyel dijital ultrasonik hata dedektörüdür.- Uygunca., hasarlanmadan ve hassas bir şekilde kullanılabilir. Hem laboratuvarda hem de mühendislik alanında kullanılabilir. Bu enstrüman üretim, demir ve çelik metalürjisi, metal işleme,Kimya endüstrisi ve kusur tespiti ve kalite kontrolü gerektiren diğer alanlarAyrıca, online güvenlik denetimi ve havacılık, demiryolu taşımacılığı, kazanlar ve basınç kapları vb. alanlarında yaşam değerlendirmesinde yaygın olarak kullanılmaktadır.
Enstrüman, kaynaklarda, kuşaklarda, çubuklarda, akslarda, şaftlarda, tanklarda ve basınçlı kaplarda, türbinlerde gizli çatlakları, boşlukları, dağılmaları ve benzer kesintileri bulmak ve boyutlandırmak için yaygın olarak kullanılabilir.ve yapısal bileşenler.

Aracın Özellikleri

Temel donanım ARM + FPGA ile tasarlanmıştır ve yazılım, işlevselliği, taşınabilirliği,Aracın dayanıklılığı ve güvenilirliği.
Bu enstrüman bir master-slave menüsünü kullanır ve kısayol tuşları ve dijital bir döner düğme ile tasarlanmıştır. Enstrüman hafif ve taşınabilir ve tek elle tutulabilir.

Ben...Görüntüle

Tam dijital çok renkli yüksek çözünürlüklü (640×480 piksel) çok renkli TFT LCD ekranı. Dalga biçimi ekranı daha hassas ve insani.

Çevreye göre 4 işletim arayüzü stili seçilebilir.
Hızlı 60 Hz güncellemesi olan LCD, ince dalga şekli değişikliklerini gösterebilir.
LCD parlaklığı özgürce ayarlanabilir.

Ben...Şekli

Tüm alüminyum metal kabuğu güçlü ve dayanıklıdır ve elektromanyetik kalkanlama performansı çok iyidir.
360 derece dönen amortizasyon desteği ve kauçuk kılıf kullanımı kolaydır.
Çok sert, aşınmaya dayanıklı ve çiziklere dayanıklı, sertleştirilmiş cam paneli

Ben...Ekran görüntüsü ve PDF hata tespit raporu

Tüm sayfaların ve hata tespit raporlarının gerçek zamanlı ekran görüntüleri ve onları renk veya gri ölçekli resim olarak ayarlanabilen U diske BMP resimleri olarak kaydet.
Hata tespit raporu PDF dosyası olarak dışa aktarın ve kolay arşivlenme ve baskı için U diske kaydetin.
PDF dosyasının tüm içeriği kullanıcı ihtiyaçlarına göre özelleştirilebilir.
BMP resimleri ve PDF dosyaları bir bilgisayarda veya cep telefonunda görüntülenebilir.

Ben...Aralık

15000 mm'ye kadar çelik; sabit adımlarda veya sürekli olarak değişken olarak seçilebilir. Büyük iş parçalarında ve yüksek çözünürlüklü ölçümlerde kullanılmak için uygundur.

Ben...Pulser

Pulse Enerjisi 100V, 200V, 250V, 300V, 350V, 400V ve 500V arasından seçilebilir.
Pulse Width, farklı frekanslı problara uymak için 0.1μs ila 0.5 μs arasında ayarlanabilir.
Puls Tekrarlama Frekansı 20 Hz'den 2 KHz'ye ayarlanabilir.
En iyi sonda performansı için 50Ω,150Ω,250Ω ve 500Ω arasında seçilebilir amortizasyon
Sonda seçimi: Tek kristal sonda, çift kristal sonda, özel açı sonda, penetrasyon sonde, tırmanma sonde.

Ben...Alıcı

Örnekleme: 16 basamaklı AD dönüştürücü, 320 MHz örneğe alma hızında
Düzeltme: Pozitif Yarım Dalga, Negatif Yarım Dalga, Tam Dalga ve RF
Analog Bant Genişliği: En iyi performans için sondayla eşleşmek için seçilebilir frekans aralıkları ile 0,2MHz ila 20MHz kapasitesi (instrument tarafından otomatik olarak ayarlanır).
Kazanç:0 dB'den 110 dB'ye kadar, seçilebilir adımlarda ayarlanabilir 0.1 dB, 2 dB, 6 dB.

Ben...Kapılar

İki tamamen bağımsız kapı, zirve tetiklemeyi kullanarak sinyal yüksekliği veya mesafe için çeşitli ölçüm seçenekleri sunar.
Daldırma-daldırma modu, birbirine son derece yakın olan sinyaller için doğru geçit konumlandırmasını sağlar.
Geçit Başlangıcı: Gösterilen tüm aralık üzerinde değişken
Kapı Genişliği: Görünen aralığın kapı başlangıcından sonuna kadar değişken
Geçit Yüksekliği: 0 ila 99% arasında değişken Tam Ekran Yüksekliği
Alarmlar: LED Flash ile Sınır pozitif/negatif.

Ben...Hafıza

Enstrüman büyük kapasiteli bir belleğe sahiptir ve enstrümanın güç kesintisi nedeniyle veriler ve dosyalar kaybolmaz.
Kalibrasyon ayarlarını ve sonda parametrelerini saklamak için 500 kanal dosyasının hafızası.
A-Scan dalgasını ve ayarlarını saklamak için 1000 dalga rapor dosyası.
Tüm dosyalar saklanabilir, geri çağırılabilir ve temizlenebilir.
Kanal ayarları ve rapor dosyaları U diski üzerinden ihraç edilebilir ve bilgi USB belleği üzerinden sınırsız miktarda saklanabilir.

Ben...Video Kaydedici

Video kaydedici birçok durumda kullanışlıdır, daha sonra araştırma faaliyetlerini analiz etmek isteyenler için çok uygundur.
Enstrüman test sürecini kaydedebilir ve bir video dosyası olarak kaydedebilir, bu da enstrüman veya özel yazılımla oynatılabilir.ve her video dosyası 5 dakikaya kadar uzun olabilir.
Video dosyasını U diske kaydetmeyi seçerseniz, video dosyasının sayısı ve süresi sınırlı olmayacaktır.
Test sürecini kaydetmek ve tekrar oynatmak, hata tespitinin gelecekteki çalışması ve analizi için büyük bir kolaylık sağlar.
Video oynatımı duraklatma, hızlı ileri, hızlı geri sarma ve dur fonksiyonlarını destekler.
Görevleri

• Otomatik kalibrasyon: Sonda sıfır kayma, sonda açısı (K değeri) ve malzeme hızının otomatik kalibrasyonu.
• Hata Bulma: Canlı görüntü Ses yolu, Projeksiyon (yüzey mesafesi), Derinlik, Genişlik,
• Hata boyutlandırma: AVG veya DAC kullanılarak otomatik hata boyutlandırma, hatayı kabul veya reddetme hızlarını bildirir.
• Dijital okuma ve tetikleme fonksiyonu: Kalınlık / Derinlik, normal bir sonda kullanıldığında dijital okuma ile görüntülenebilir ve açı sondası kullanıldığında Yüzey Mesafesi ve Derinlik doğrudan görüntülenir.
• DAC/AVG:Kürük otomatik olarak oluşturulur ve örnekleme noktaları telafi edilebilir ve düzeltilebilir.Kürük kazançla otomatik olarak yüzer, algılama mesafesine otomatik olarak genişler,Herhangi bir diyaframın AVG eğrisini gösterebilir.
• AWS D1.1Bu standardı seçmek, manuel hesaplamaları azaltabilir ve algılama verimliliğini artırabilir.
• Eğimli yüzey düzeltme özelliği.
• Çatlak yüksekliği ölçüm fonksiyonu.
• Kapı Büyütme: tüm ekran genişliğinde kapı aralığının yayılması.
• Video kaydı ve çalımı.
• Otomatik kazanç fonksiyonu
• Kapak: Canlı A taramasının 60 Hz güncelleme hızı ile aynı anda gösterilmesi ve A taramasının kapak gösterimi
• Peak Hold: Dondurulmuş zirve dalga biçimlerini test sonuçlarını kolayca yorumlamak için canlı A-Scans ile karşılaştırın.
• Zirve işareti: gerçek zamanlı olarak zirveyi yakalamak ve işaretlemek
• Eko kodlama: arıza konumunu analiz etmek için kullanılan farklı renklerdeki 1 ~ 9 yankı görüntüleme alanını gösterir.
• Bir tarama dondurma: Ekran dondurucu dalga şekli ve test mesafesini tutar.
• B Tarama görüntüleme özelliği. İş parçasının kusur şeklini sezgisel olarak gösterir ve algılama sonucu daha sezgisel olur.


Gerçek Zamanlı Saat
Araç saati saatini takip ediyor.
İletişim
İki Yüksek Hızlı USB2.0 portu. İki USB modu seçilebilir: U-DISK ve U-BRIDGE. U-DISK modunda, kanal yapılandırma dosyaları, hata rapor dosyaları,Ekran görüntüsü resimleri ve kaydedilen filmler U-DISK kaydedilebilirU-BRIDGE modunda, enstrüman DataPro yazılımı ile veri alışverişi yapar.
Akü
Dahili büyük kapasiteli ve yüksek performanslı lityum iyonlu batarya.
Sürekli çalışma süresi 12 saatten fazla. 4-6 saat tipik şarj süresi.
Düğme
İşleme ayarları, döner düğme kullanarak kolayca ve hızlı bir şekilde yapılır.
Yazılım yükseltmesi
U-DISK aracılığıyla yazılım kolayca yükseltilebilir. Yükseltme makineye zarar vermez.

Özellikler

• Ölçüm aralığı: 0 ila 15000 mm, çelik hızında
• Nabız Tekrarlama Frekansı 20 Hz ile 2000 Hz arasında değişir.
• Malzeme Hız: 1000 ila 20000m/s
• Nabız Tekrarlama Frekansı 20 Hz ile 2000 Hz arasında değişir.
• Dinamik aralığı: daha fazla 40dB
• Sistem doğrusallığı: Yatay: +/- 0,2% FSW,

Dikey: %0.25 FSH, Amplifier Doğruluğu +/-1 dB.

• Çözüm gücü: daha fazla 40dB
• Duyarlılık Geriye kalanlar: daha fazla 50dB ((Derin 200mmF2 düz tabanlı delik)
• Reddetme (sürtme): 0 ila % 80 tam ekran yüksekliği
• Gürültü:% 10'dan az
• Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı
• Kazanç: Seçilebilir çözünürlükte 110 dB maksimum 0.1, 1.0, 2.0, 6.0 dB.
• Bant genişliği (artırıcı bant geçidi): 0,2 ila 20 MHz
• Nabız kayması: daha fazla 32dB
• Ekran Gecikmesi: -20 ila 3400 μs
• Sonda Gecikmesi / Sıfır Kaydırma: 0 ila 99.99μs
• Test Modları: Puls yankısı, çift elemanlı ve içi iletim
• Pulser: Düzenlenebilir Dalga Pulser
• Dövme Enerjisi: 100V, 200V, 250V, 300V, 500V seçilebilir
• Düzeltme: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF
• Birimler: Inç veya milimetre
• Değiştirici bağlantıları: BNC veya LEMO
• Güç Gereksinimleri: AC Ana 100-240 VAC, 50-60 Hz
• Çalışma sıcaklığı: -10°C-50°C, Depolama sıcaklığı: -30°C-50°C

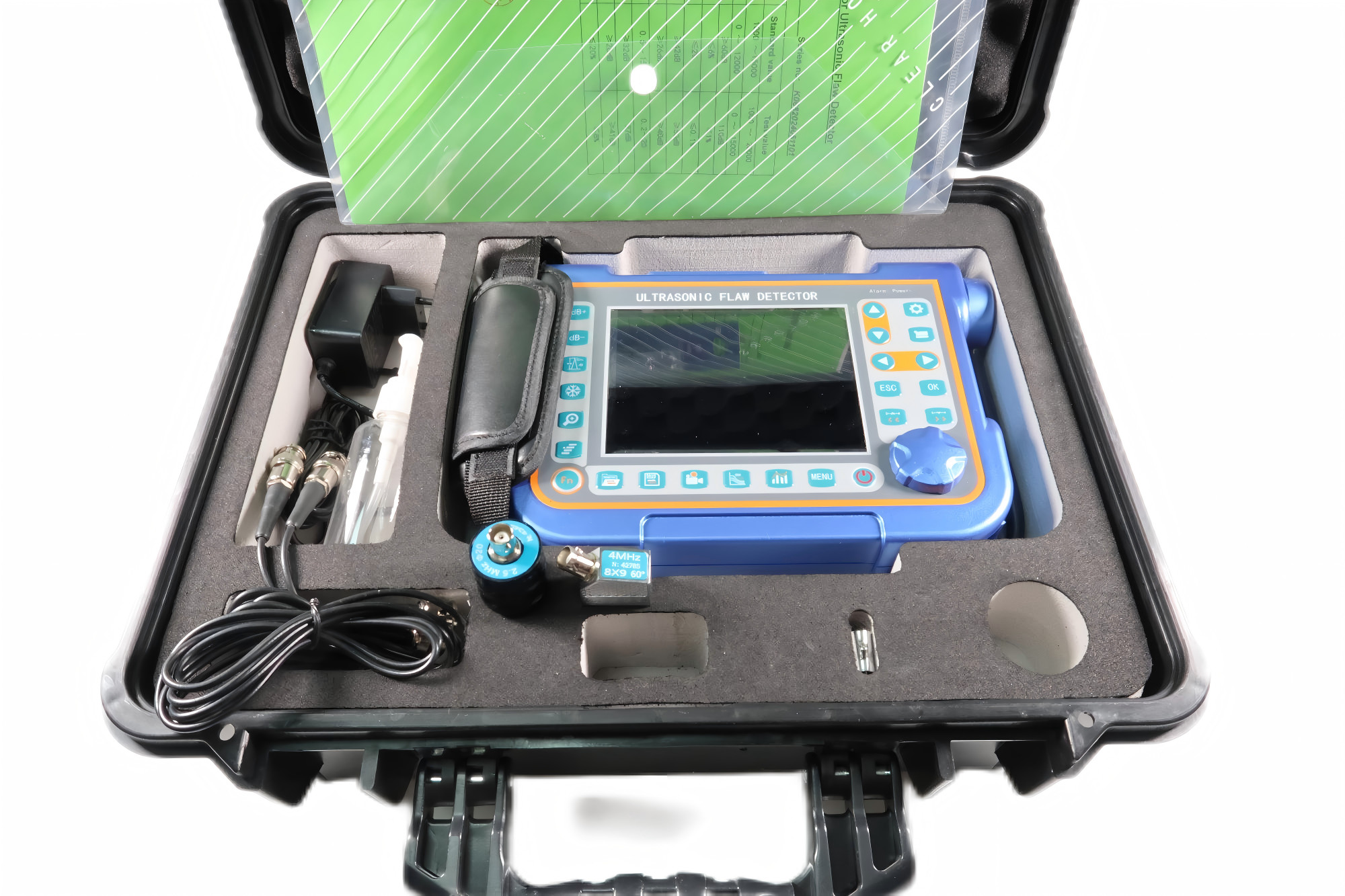

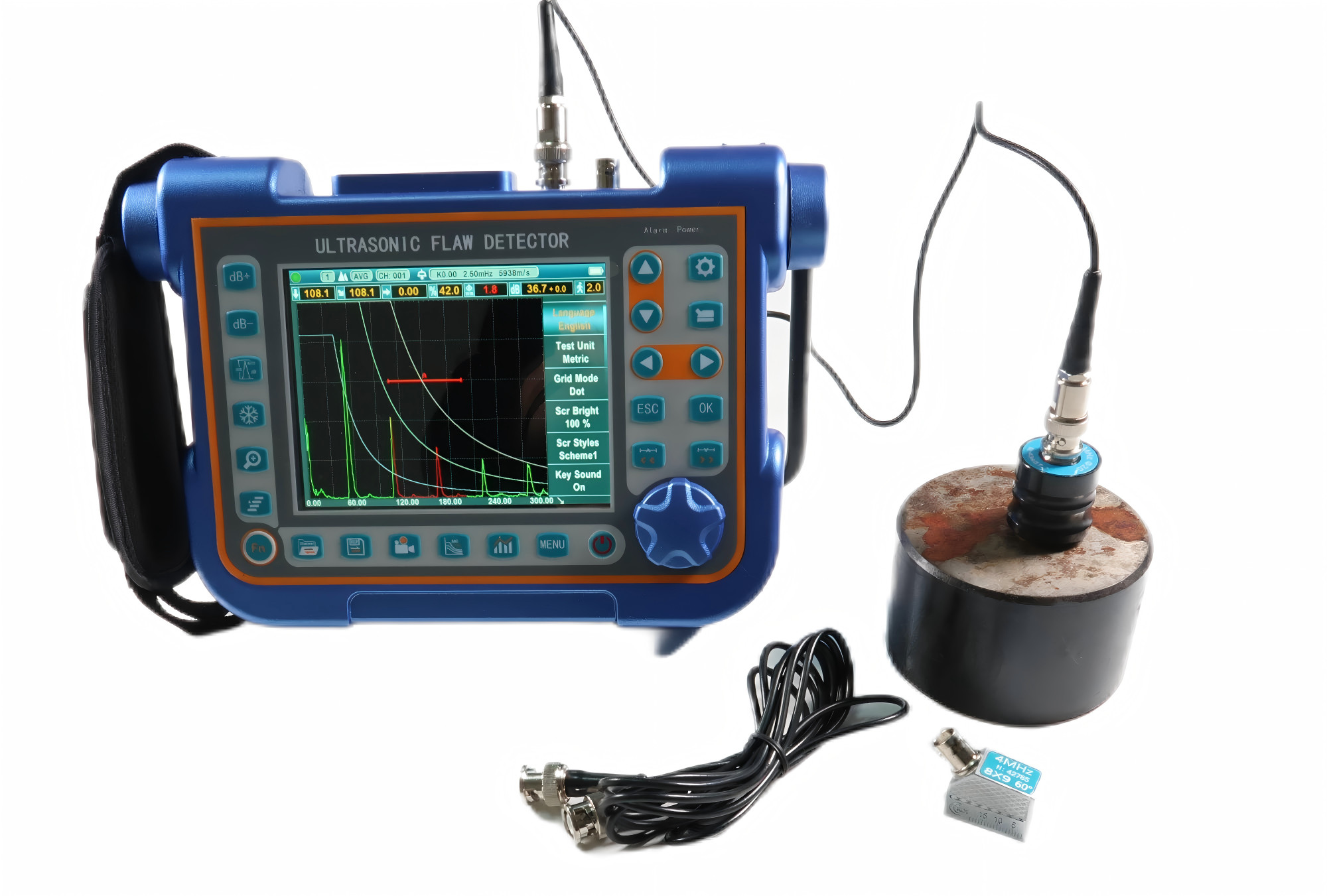

Standart Paket:Ev sahibi,Düz Uzay,Köşe Uzay 4MHz, Uzay Bağlantı Kablosu, Güç Adaptörü ve Kablosu, PC Yazılımı,İletişim Kablosu, Kullanıcı Kılavuzu, Enstrüman Kutusu
