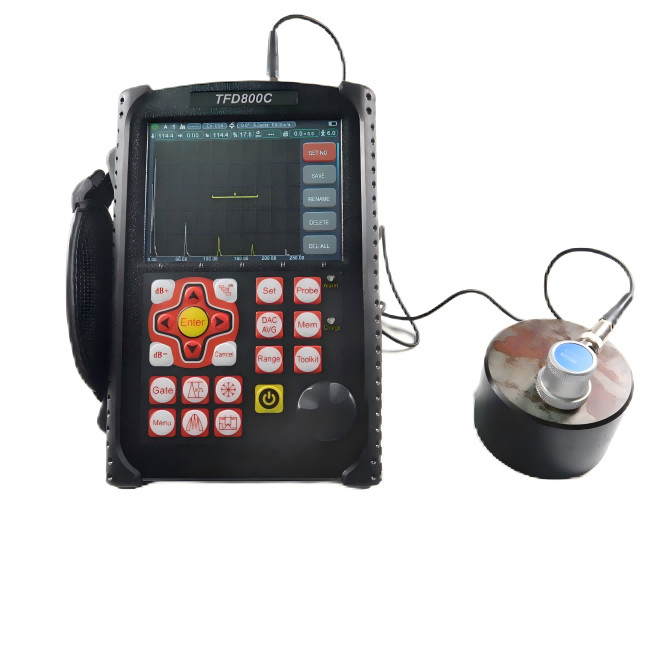

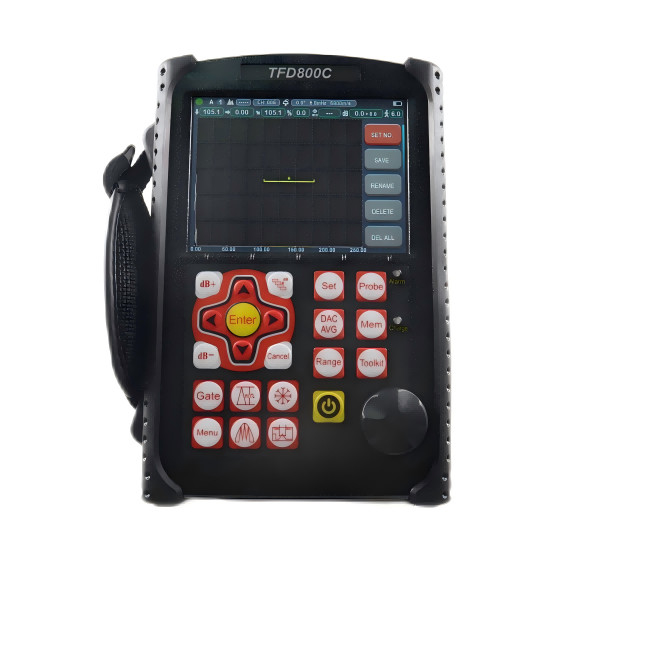

Ultrasonik Hata Detektörü TFD800C Plus

Ultrasonik Hata Detektörü TFD800C PLUS

★ Kullanıcı dostu etkileşimli diyalog, kalibrasyon gibi işlemlere yardımcı olur.rvler vb.

★İhtiyacınız olan tüm araçlar: DAC, AVG, AWS,Kaynak şeması,vb.

★Nabız tekrar sıklığı:10-2000Hz hassas ayarlama, yüksek hızlı tarama, kaçırma yok.

★Yüksek sinyal gürültü oranı, net ve istikrarlı yankı, gürültü karşıtı tasarım, zorlu çalışma koşulları için mükemmel.

★10Hızlı örnekleme, tüm ayrıntılarla daha iyi bir yankı diyagramına yol açar hassas ve küçük hataları bile tespit edebilir.

★Kristal berrak gerçek renkli ekran. Yardımcı kullanıcı arayüzü işleyişi çok daha kolaylaştırır.

★Sınırsız USB veri depolaması."PDF raporları çıkış.

Özellikler

• Çelik hızında:0-10000 mm
• Malzeme Hızı:1000~10000 m/s
• Nabız Tekrarlama Frekansı:10-2000Hz
• Dinamik aralığı:≥38dB
• Doğruluk: Yatay: +/- 0.2% FSW, Dikey: 0.25% FSH, Güçlendirici Doğruluğu +/-1 dB.
• Çözüm gücü:> 40dB (5P14)
• Duyarlılık kalıntıları:> 65dB
• Reddetme (sürtme): 0 ila % 80 tam ekran yüksekliği
• 500 bağımsızlık ayarlama, herhangi bir kriter serbestçe girebilir, test bloğu olmadan sahne içinde çalışabiliriz;
• Büyük hafıza 1000 A grafiği
• Test Modları: Puls yankısı, çift elemanlı ve içi iletim
• Sonda türleri: Tek düz, Tek açılı, Daul Düz, Daul Anlge, Through, Creeping, Surface
• Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı
• Birimler: Inç veya milimetre
• Güç Gereksinimleri: AC Ana 100-240 VAC, 50-60 Hz
• Ekran Gecikmesi: -20 ila 3400 μs
• Sonda Gecikmesi / Sıfır Kaydırma: 0 ila 99.99μs
• Dahili şarj edilebilir Li-ion pil paketi 5600 mAh'lık 7.2V değerli
• Ekran parlaklığına bağlı olarak 10 saat nominal çalışma süresi
• 4 saat tipik şarj süresi
• H×W×D(mm):240×170×38 (mm)
• Ağırlık:1.0kg
• Çalışma sıcaklığı: -10°C - 50°C
• Depolama sıcaklığı: -30°C - 50°C
• Dövme Enerjisi: 200V, 300V, 400V, 500V seçilebilir
• Düzeltme: Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF Sistemi
• Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı
• Duyarlılık: Seçilebilir çözünürlükte en fazla 110 dB 0.1, 1.0, 2.0, 6.0 dB.
• Değiştirici bağlantıları: BNC veya LEMO

Eğlenceli.Öneriler

• Otomatik olarak eksiklerin tam konumunu gösterir ((Derinlik d, seviye p, mesafe s, genişlik,sz dB,ф).
• Hata boyutlandırması: AVG/AVG veya DAC kullanılarak otomatik hata boyutlandırması, hatayı kabul veya reddetme hızlarını bildirir.
• Değiştiricinin otomatik kalibrasyonu sıfır noktası, açılar, ön kenar ve malzeme hızı.
• DAC ve AVG'yi yankıyı değerlendirmek için yapmak ve kullanmak için uygun, eğri değiştirilebilir ve telafi edilebilir.
• U-disk bağlanarak, birim sınırsız bellek, PDF raporları ve Upadte sistemini alabilir.
• Kaynak şeması.
• Birimdeki 15 standart var.
• AWS D1.1.
• Eğimli yüzey düzeltme özelliği.
• Çatlak yüksekliği ölçüm fonksiyonu.
• Büyütme kapısı:kapı aralığının tüm ekran genişliğine yayılması.
• Otomatik kazanç fonksiyonu.
• Envelope: 60 Hz güncelleme hızında canlı A taramasının ve A taramasının envelope görüntülenmesinin eşzamanlı görüntülenmesi.
• Peak Hold: Dondurulmuş zirve dalga biçimlerini test sonuçlarını kolayca yorumlamak için canlı A-Scans ile karşılaştırın.
• Tarama Dondurma: Ekran dondurma dalga şekli ve ses yolu verilerini tutar.
• Alarm: Beep ve LED.
• Gerçek Zaman Saati.
• Echoyu doldurun.
• Yakalama işareti.
• Kapının içindeki yankı rengi.

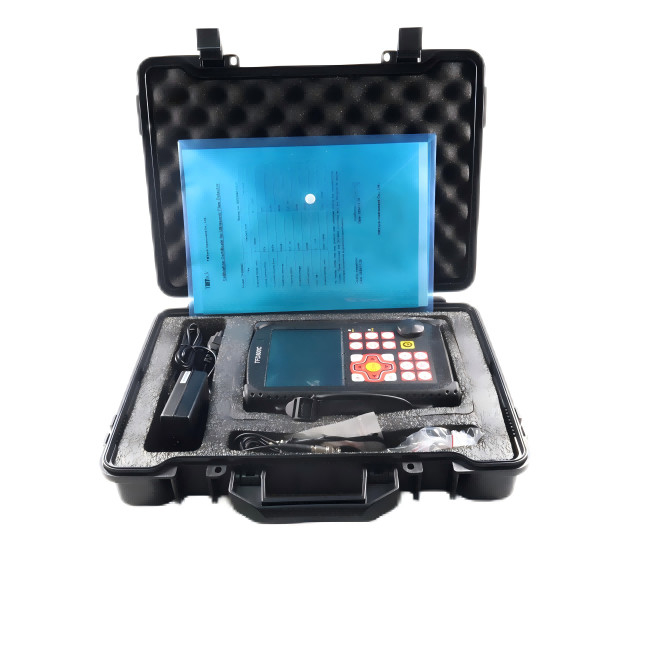

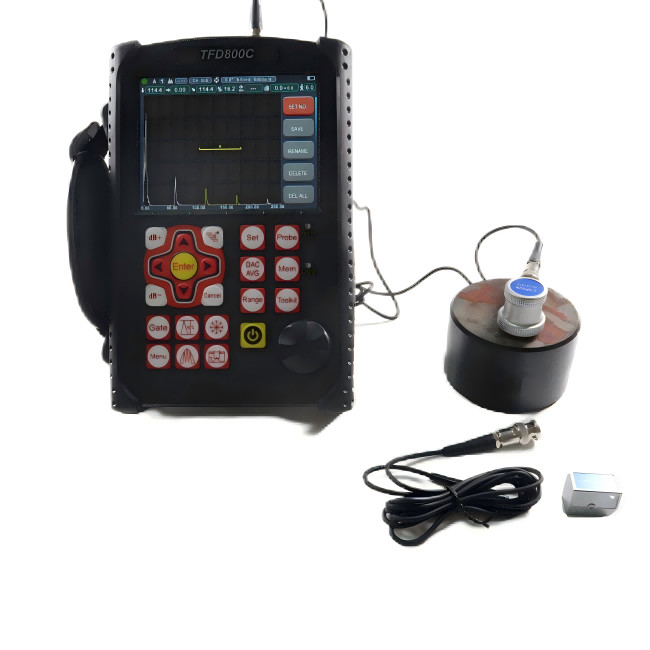

Temel Enstrüman Paketi

• Taşınabilir ultrasonik hata dedektörü
• Düz ışın dönüştürücü (4 MHz, Φ10)
• Açı ışın dönüştürücüsü (4 MHz, 8 mm×9 mm, 60°)
• Transdüsör için bağlantı kablosu (Q9-C5, veya isteğe bağlı olarak C9-C5)
• Şarj edilebilir Li-Ion pil paketi, 8 amp saat
• Güç kaynağı/şarj ünitesi
• Kullanım Kılavuzu İngilizce
• Uygulama Yazılımı
• Kemer
