Ürün Açıklaması:

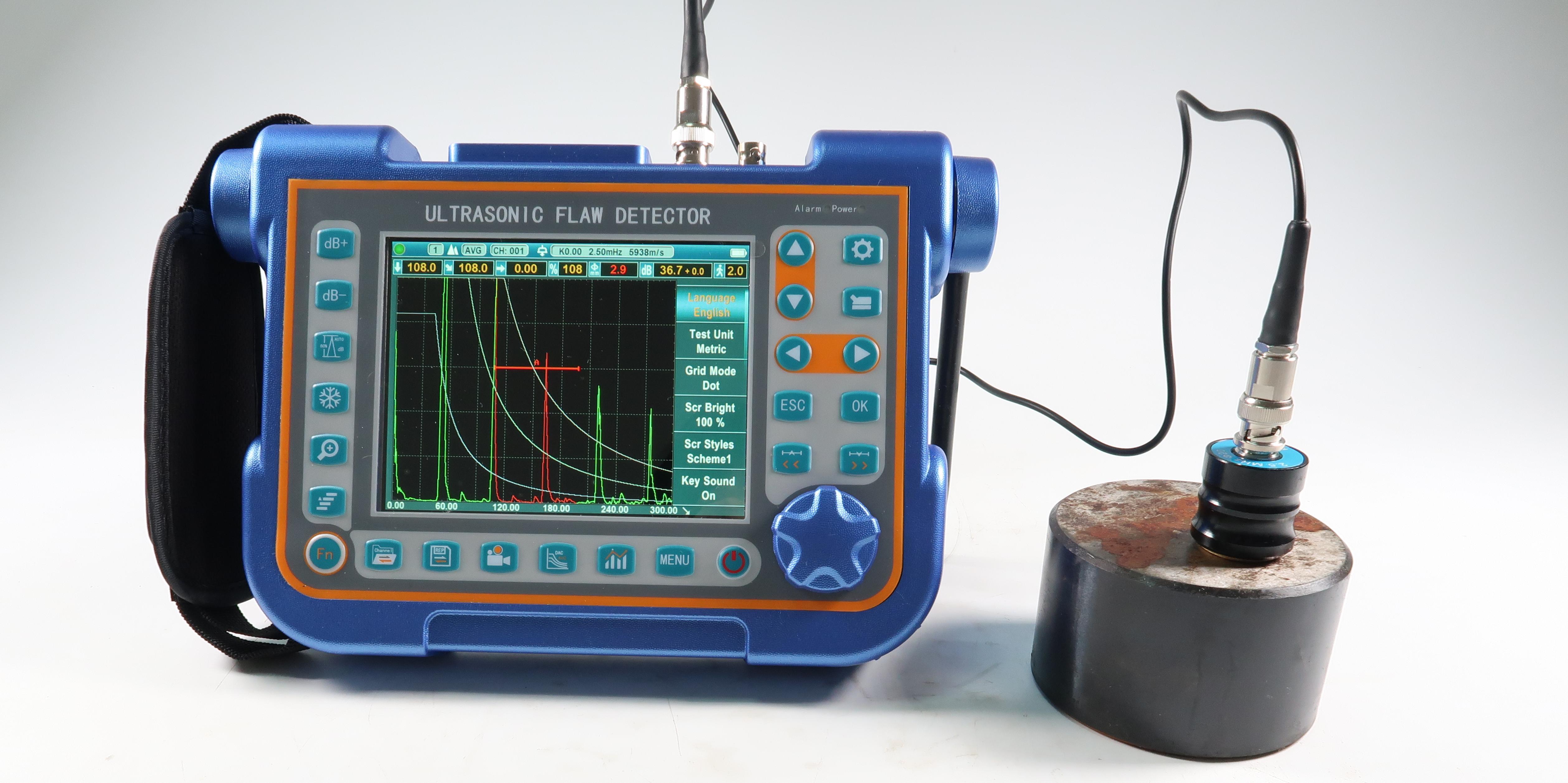

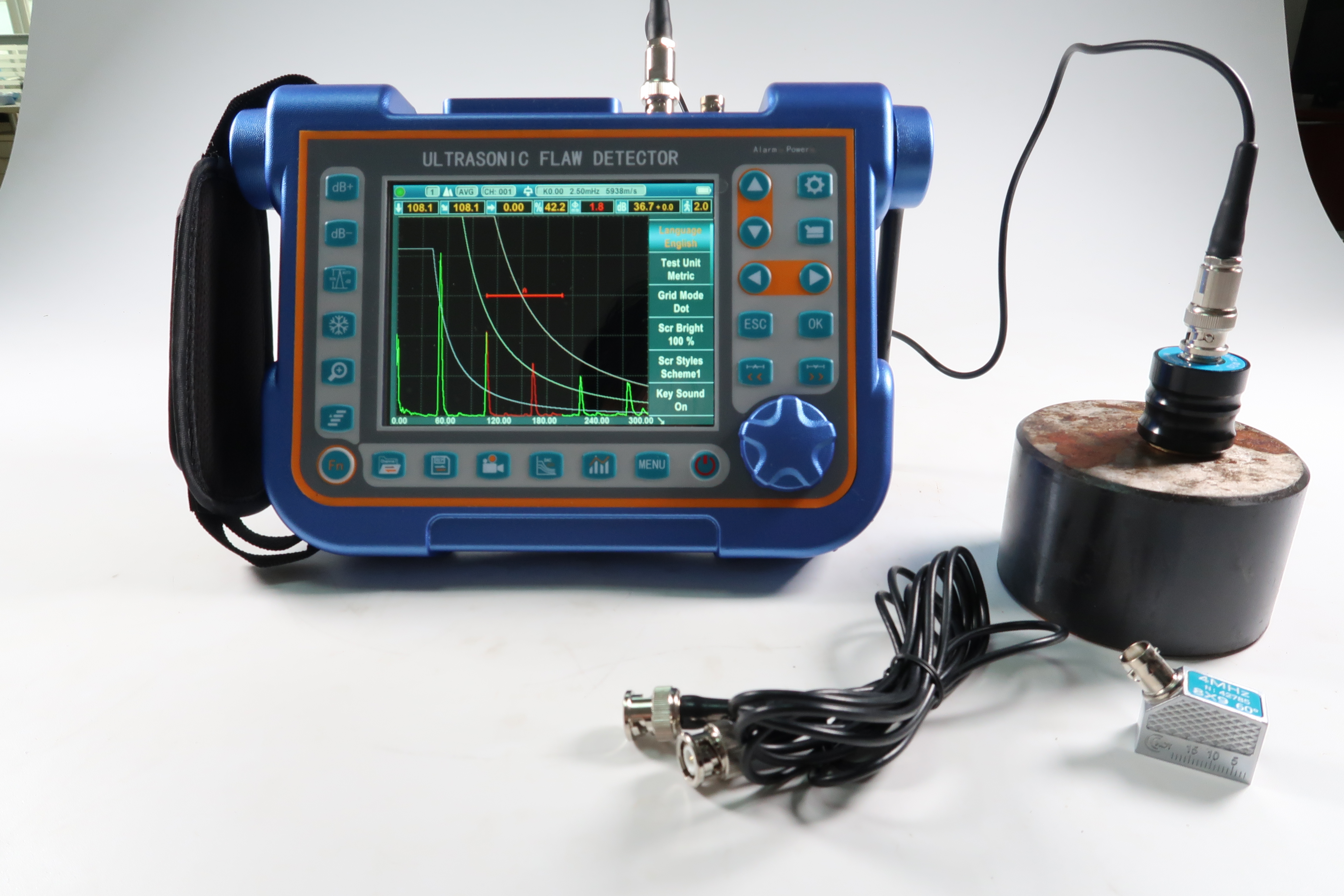

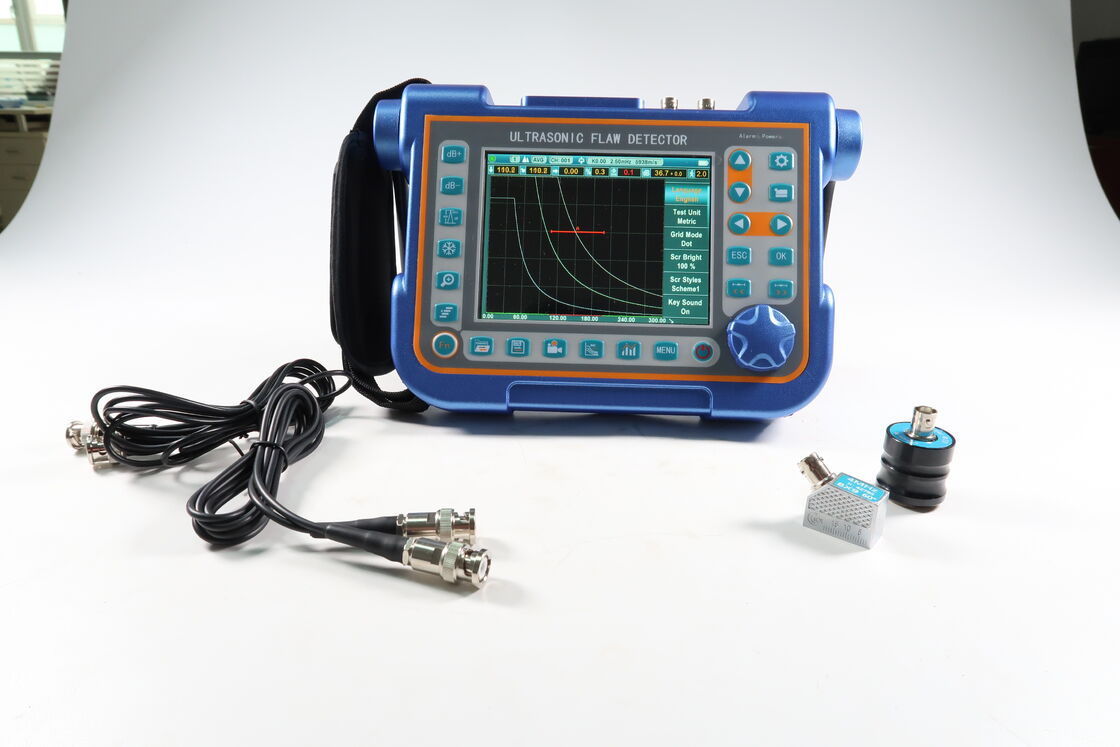

Bu cihaz, iş parçalarındaki çeşitli kusurları (çatlaklar, inklüzyonlar, gözenekler vb.) hızlı, kullanışlı, hasarsız ve doğru bir şekilde tespit edebilen, konumlandırabilen, değerlendirebilen ve teşhis edebilen taşınabilir bir endüstriyel dijital ultrasonik çatlak dedektörüdür. Hem laboratuvarda hem de mühendislik sahasında kullanılabilir. Bu cihaz, üretim, demir ve çelik metalurjisi, metal işleme, kimya endüstrisi ve kusur tespiti ve kalite kontrolü gerektiren diğer alanlarda yaygın olarak kullanılabilir. Ayrıca havacılık, demiryolu taşımacılığı, kazanlar ve basınçlı kaplar, türbinler ve yapısal bileşenler alanlarında çevrimiçi güvenlik denetimi ve ömür değerlendirmesinde de yaygın olarak kullanılmaktadır.
Cihaz, kaynaklarda, dövme parçalarda, kütüklerde, akslarda, şaftlarda, tanklarda ve basınçlı kaplarda, türbinlerde ve yapısal bileşenlerde gizli çatlakları, boşlukları, ayrılmaları ve benzeri süreksizlikleri konumlandırmak ve boyutlandırmak için yaygın olarak kullanılabilir.
Özellikler:
Çekirdek donanım ARM+FPGA ile tasarlanmıştır ve yazılım, cihazın işlevselliğini, taşınabilirliğini, dayanıklılığını ve güvenilirliğini büyük ölçüde artıran yüksek güvenilirliğe sahip çok görevli bir işletim sistemi kullanır.
Bu cihaz, ana-alt menü kullanır ve kısayol tuşları ve dijital döner düğme ile tasarlanmıştır. Cihaz hafiftir ve taşınabilir, tek elle tutulabilir.
l Ekran
Tam dijital çok renkli yüksek çözünürlüklü (640x480 piksel) çok renkli TFT LCD ekran. Dalga formu gösterimi daha hassas ve insancıldır.
Ortama göre seçilebilen 4 işletim arayüzü stili.
Hızlı 60 Hz güncelleme ile LCD. Hassas dalga formu değişikliklerini gösterebilir.
LCD parlaklığı serbestçe ayarlanabilir.
l Şekil

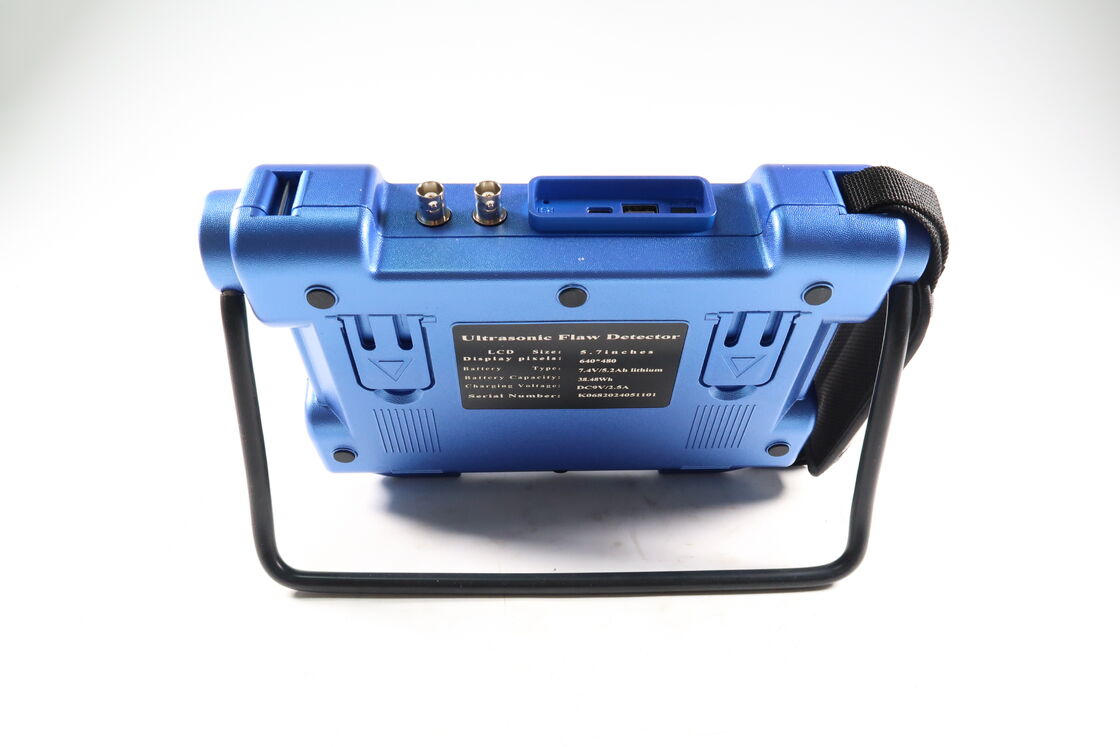

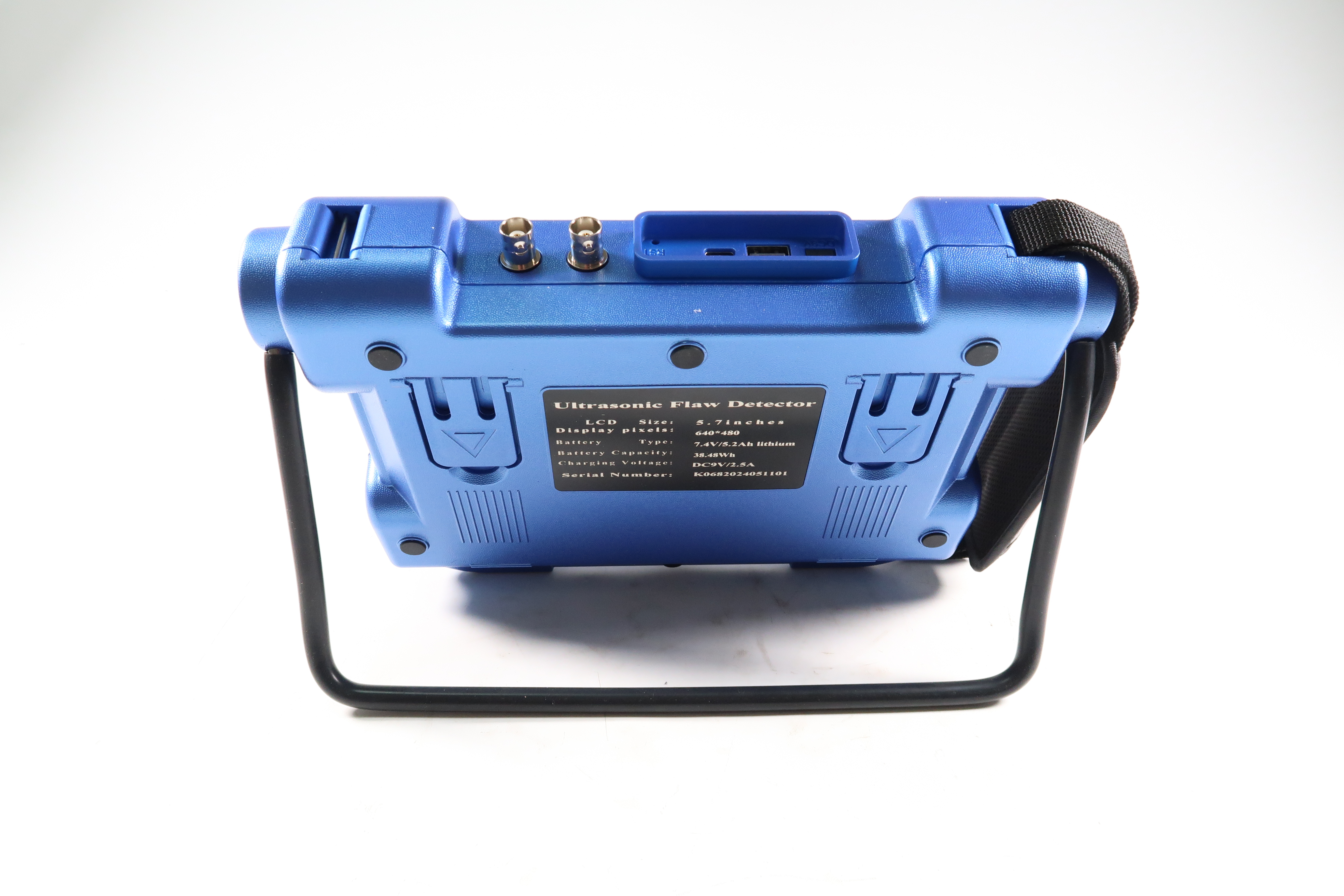

Tamamen alüminyum metal kabuk sağlam ve dayanıklıdır ve elektromanyetik kalkan performansı çok iyidir.
360 derece dönebilen sönümlemeli braket ve lastik kılıf kullanımı kolaydır.
Temperli cam panel, son derece sert, aşınmaya ve çizilmeye karşı dayanıklı
l Ekran Görüntüsü ve PDF kusur tespit raporu
Tüm sayfaların ve kusur tespit raporlarının gerçek zamanlı ekran görüntüleri alınabilir ve BMP resimleri olarak U diske kaydedilebilir, bu da renkli veya gri tonlamalı resimler olarak ayarlanabilir.
Kusur tespit raporunu PDF dosyası olarak dışa aktarın ve arşivleme ve yazdırma kolaylığı için U diske kaydedin.
PDF dosyasının tüm içeriği kullanıcı ihtiyaçlarına göre özelleştirilebilir.
BMP resimleri ve PDF dosyaları bilgisayarda veya cep telefonunda görüntülenebilir.
l Menzil
Çelikte 15000 mm'ye kadar; menzil sabit adımlarla veya sürekli değişken olarak seçilebilir. Büyük iş parçalarında ve yüksek çözünürlüklü ölçümlerde kullanım için uygundur.
l Pulser
Darbe Enerjisi 100V, 200V, 250V, 300V, 350V, 400V ve 500V arasında seçilebilir.
Farklı frekanstaki problara uyum sağlamak için darbe genişliği 0.1µs ile 0.5 µs arasında ayarlanabilir.
Darbe Tekrarlama Frekansı 20 Hz ile 2 KHz arasında ayarlanabilir.
Optimum prob performansı için sönümleme 50Ω, 150Ω, 250Ω ve 500Ω arasında seçilebilir.
Prob seçimi: tek kristal prob, çift kristal prob, özel açılı prob, nüfuz eden prob, tırmanan prob.
l Alıcı
Örnekleme: 320 MHz örnekleme hızında 16 bit AD Dönüştürücü
Doğrultma: Pozitif Yarım Dalga, Negatif Yarım Dalga, Tam Dalga ve RF
Analog Bant Genişliği: Optimum performans için proba uyum sağlamak üzere seçilebilir frekans aralıkları (cihaz tarafından otomatik olarak ayarlanır) ile 0.2MHz ila 20MHz kapasitesi.
Kazanç: 0 dB ila 110 dB, 0.1 dB, 2 dB, 6 dB seçilebilir adımlarla ayarlanabilir.
l Kapılar
İki tam bağımsız kapı, tepe tetikleme kullanarak sinyal yüksekliği veya mesafe için bir dizi ölçüm seçeneği sunar.
Yankıdan-yankıya modu, birbirine son derece yakın sinyaller için doğru kapı konumlandırmasına olanak tanır.
Kapı Başlangıcı: Görüntülenen tüm menzil boyunca değişken
Kapı Genişliği: Kapı Başlangıcından görüntülenen menzilin sonuna kadar değişken
Kapı Yüksekliği: Tam Ekran Yüksekliğinin %0 ila %99'u arasında değişken
Alarmlar: Eşik pozitif/negatif LED Flaş ile.
l Bellek
Cihazda dahili büyük kapasiteli bellek bulunur ve cihazın güç kesintisi nedeniyle veri ve dosyalar kaybolmaz.
Kalibrasyon ayarlarını ve prob parametrelerini depolamak için 500 kanal dosyası belleği.
A-Scan dalgasını ve ayarlarını depolamak için 1000 dalga raporu dosyası belleği.
Tüm dosyalar depolanabilir, geri çağrılabilir ve temizlenebilir.
Kanal ayarları ve rapor dosyaları U disk aracılığıyla dışa aktarılabilir ve USB bellek aracılığıyla bilgiler sınırsız miktarda saklanabilir.
l Video Kaydedici
Video Kaydedici birçok durumda kullanışlıdır, sonradan inceleme faaliyetlerini analiz etmek isteyenler için çok uygundur.
Cihaz, test işlemini kaydedebilir ve cihaz veya özel yazılım aracılığıyla oynatılabilecek bir video dosyası olarak kaydedebilir. 10 adede kadar video dosyasını destekler ve her video dosyası 5 dakikaya kadar olabilir.
Video dosyasını U diske kaydetmeyi seçerseniz, video dosyasının sayısı ve süresi sınırlı olmayacaktır.
Test işlemini kaydetmek ve oynatmak, gelecekteki çatlak tespiti çalışmaları ve analizleri için büyük kolaylık sağlar.
Video oynatma duraklatma, hızlı ileri sarma, hızlı geri sarma ve durdurma işlevlerini destekler.
Teknik Parametreler:
- Ölçüm Aralığı: Çelik hızında 0 ila 15000 mm
- Darbe Tekrarlama Frekansı aralığı 20 Hz ila 2000 Hz
- Malzeme Hızı: 1000 ila 20000m/s
- Darbe Tekrarlama Frekansı aralığı 20 Hz ila 2000 Hz
- Dinamik aralık: 40dB'den fazla
- Sistem Doğrusallığı: Yatay: +/-0.2% FSW,
Dikey: 0.25% FSH, Amplifikatör Doğruluğu +/-1 dB.
- Çözünürlük: 40dB'den fazla
- Hassasiyet Bırakma: 50dB'den fazla (Derinlik 200mmØ2 düz tabanlı delik)
- Reddetme (baskılama): Tam ekran yüksekliğinin %0 ila %80'i
- Gürültü: %10'dan az
- Kapı Monitörleri: Tüm tarama aralığı boyunca kontrol edilebilir iki bağımsız kapı
- Kazanç: 0.1, 1.0, 2.0, 6.0 dB seçilebilir çözünürlükte maksimum 110 dB.
- Bant Genişliği (amplifikatör bant geçiren): 0.2 ila 20 MHz
- Darbe Deplasmanı: 32dB'den fazla
- Ekran Gecikmesi: -20 ila 3400 µs
- Prob Gecikmesi/Sıfır Ofseti: 0 ila 99.99µs
- Test Modları: Darbe yankısı, çift elemanlı ve tam geçişli
- Pulser: Ayarlanabilir Dalga Pulser
- Darbe Enerjisi: 100V, 200V, 250V, 300V, 500V seçilebilir
- Doğrultma: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF
- Birimler: İnç veya milimetre
- Dönüştürücü Bağlantıları: BNC veya LEMO
- Güç Gereksinimleri: AC Şebeke 100-240 VAC, 50-60 Hz
- Çalışma Sıcaklığı: -10℃ ila 50℃, Depolama Sıcaklığı: -30℃ ila 50℃
Uygulamalar:
Bu ultrasonik çatlak dedektörü, malzeme ve bileşenlerin bütünlüğünün kritik olduğu üretim tesisleri, inşaat alanları ve bakım tesisleri gibi endüstriyel ortamlarda yaygın olarak kullanılabilir. Özellikle metalleri, kompozitleri ve kaynakları iç çatlaklar, boşluklar, inklüzyonlar ve yapısal güvenliği tehlikeye atabilecek diğer kusur türleri için test etmede etkilidir. Bir enkoder sisteminin entegrasyonu, denetimler sırasında hassas ölçüm ve konumlandırmayı kolaylaştırarak sonuçların tekrarlanabilirliğini ve güvenilirliğini artırır.
TFD807C modeli, havacılık, otomotiv, petrol ve gaz boru hatları ve enerji üretimi endüstrileri dahil olmak üzere titiz kalite kontrol ve güvenlik güvencesi gerektiren durumlar için idealdir. Ayrıca, arızaya yol açmadan önce malzeme bozulmasının erken belirtilerini tespit etmek için rutin bakım denetimleri için de uygundur. Fabrika üretim hatlarında veya saha denetimlerinde kullanılsın, TMTeck ultrasonik çatlak dedektörü kapsamlı ve doğru çatlak tespiti sağlar, böylece önleyici bakımı destekler ve maliyetli arıza süresi riskini azaltır.
Özetle, TMTeck TFD807C Ultrasonik Çatlak Dedektörü, dinamik derinlik odaklama, ayarlanabilir darbe genişliği ve geniş depolama kapasitesi gibi gelişmiş özellikleri, çeşitli uygulama senaryolarında hassas çatlak tespiti sağlamak için birleştirir. Çok yönlülüğü ve güvenilirliği, denetim süreçlerinde yüksek güvenlik ve kalite standartlarını korumayı amaçlayan profesyoneller için vazgeçilmez bir araç haline getirir.
Destek ve Hizmetler:
Ultrasonik Çatlak Dedektörümüz, çeşitli malzeme ve uygulamalar için hassas ve güvenilir tahribatsız muayene sağlamak üzere tasarlanmıştır. Cihazın optimum performansını ve uzun ömürlü olmasını sağlamak için kapsamlı teknik destek ve hizmetler sunuyoruz.
Teknik destek, cihaz kurulumu, kalibrasyon, yazılım güncellemeleri ve sorun giderme konularında yardım içerir. Uzman ekibimiz, çatlaklar, boşluklar ve metaller ve kompozitler içindeki inklüzyonlar gibi kusurları tespit etmede doğruluğu ve verimliliği en üst düzeye çıkarmak için sizi çatlak dedektörünün çalıştırılması konusunda yönlendirmek için hazırdır.
İşlevselliği artırmak ve ultrasonik test teknolojisindeki en son gelişmeleri dahil etmek için düzenli firmware güncellemeleri sağlıyoruz. Ek olarak, cihazınızın doğruluğunu endüstri standartlarına uygun olarak korumak için kalibrasyon hizmetleri mevcuttur.
Bakım ve onarım için servis merkezlerimiz, rutin denetimlerden karmaşık onarımlara kadar cihaz servisinin tüm yönlerini ele alacak donanıma sahiptir. Dedektörün optimum çalışma koşullarında kalmasını sağlamak için periyodik bakım kontrollerini öneriyoruz.
Kullanıcıların Ultrasonik Çatlak Dedektörünün özelliklerini ve yeteneklerini anlamalarına yardımcı olmak için eğitim programları ve ayrıntılı kullanıcı kılavuzları sağlanmaktadır. Bu kaynaklar, kullanıcı yeterliliğini artırmak ve ekipmanın güvenli ve etkili kullanımını teşvik etmek için tasarlanmıştır.
Taahhüdümüz, Ultrasonik Çatlak Dedektörünüzün yaşam döngüsü boyunca size destek olmak, tahribatsız test ihtiyaçlarınız için en üst düzeyde hizmet ve teknik uzmanlık almanızı sağlamaktır.
