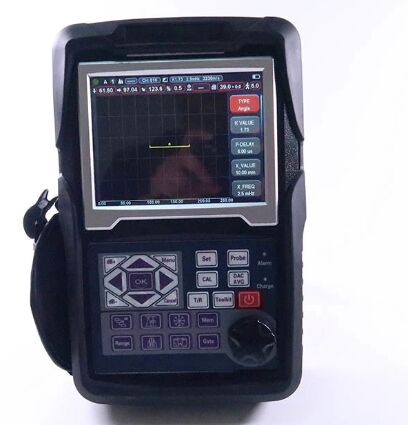

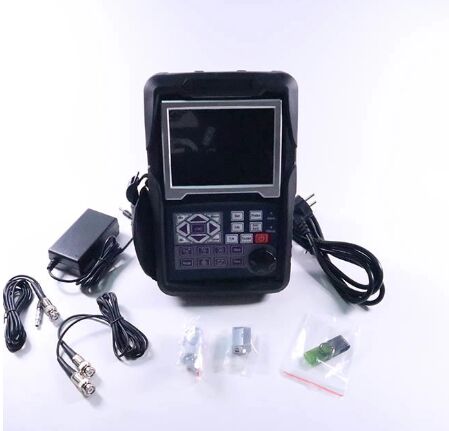

IP65 Standart 0-10000 mm Dostlu Diyaloğu Etkileşimli Ultrasonik Hata Detektörü TFD806C



Özellikler
Çelik hızında:0-10000 mm
Malzeme Hız: 100 ∼ 20000 m/s
Nabız Tekrarlama Frekansı:10-2000Hz
Dinamik aralığı:≥38dB
Doğrusallık: Yatay: +/-0.2%, Dikey: 2.0% ((Yatay: +/-0.2% FSW Dikey: 0.25% FSH))
Çözüm gücü:> 40dB (5P14)
Duyarlılık kalıntıları:>68dB
Reddetme (sürtme): 0 ila % 80 tam ekran yüksekliği
500 bağımsızlık ayarlama, herhangi bir kriter serbestçe girebilir, test bloğu olmadan sahne içinde çalışabiliriz;
Büyük hafıza 1000 A grafiği
Test Modları: Puls yankısı, çift elemanlı ve içi iletim
Sonda türleri: Tek düz, Tek açılı, Daul Düz, Daul Anlge, Through, Creeping, Surface
Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı
Birimler: Inç veya milimetre
Güç Gereksinimleri: AC Ana 100-240 VAC, 50-60 Hz
Ekran Gecikmesi: -20 ila 3400 μs
Sonda Gecikmesi / Sıfır Kaydırma: 0 ila 99.99μs
Dahili şarj edilebilir Li-ion pil paketi 8.000 mAh'lık 7.2V değerli
Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi
4 saat tipik şarj süresi
H×W×D(mm):250×165×55 (mm)
Ağırlık:1.2kg
Çalışma sıcaklığı: -10°C - 50°C
Depolama sıcaklığı: -30°C - 50°C
Dövme Enerjisi: 70V,100V,200V, 300V, 400V, 500V seçilebilir
Düzeltme: Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF Sistemi
Bant genişliği (artırıcı bant geçidi): 0,2 ila 25 MHz
Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı
Duyarlılık: Seçilebilir çözünürlükte maksimum 120 dB 0.1, 1.0, 2.0, 6.0 dB.
Değiştirici bağlantıları: BNC veya LEMO



Görevleri

Otomatik olarak eksiklerin tam konumunu gösterir ((Derinlik d, seviye p, mesafe s, genişlik,sz dB,ф).
Hata boyutlandırması: AVG veya DAC/TCG kullanılarak otomatik hata boyutlandırması, kusur kabul veya reddedilme raporlama hızları.
Değiştiricinin Otomatik Kalibrasyonu Sıfır Nokta, Köşeler, Ön Kenar ve Malzeme Hız (V2 ve iki delik)
DAC / TCG ve AVG'yi yankıyı değerlendirmek için yapmak ve kullanmak için uygun, eğri değiştirilebilir ve telafi edilebilir.
U-Disk'i bağlayarak, ünite sınırsız bellek elde edebilir.
Birimdeki 15 standart var.
Yerel olarak tespit raporlarını oluşturmak ve yazdırmak için mobil cihaza mavi diş bağlantısı.
AWS D1.1.
Eğimli yüzey düzeltme özelliği.
Çatlak yüksekliği ölçüm fonksiyonu.
Büyütme kapısı:kapı aralığının tüm ekran genişliğine yayılması.
Otomatik kazanç fonksiyonu.
Kapak: Canlı A taramasının 70 Hz güncelleme hızı ve A taramasının kapak ile aynı anda gösterilmesi
Gösterim.
Zirve Durumu: Test sonuçlarını kolayca yorumlamak için donmuş zirve dalga biçimlerini canlı A taramalarıyla karşılaştırın.
Tarama Dondurma: Ekran dondurma dalga şekli ve ses yolu verilerini tutar.
Alarm: Beep ve LED.
Gerçek Zaman Saati.
Echoyu doldurun.
Yakalama işareti.
Kapının içindeki yankı rengi.
