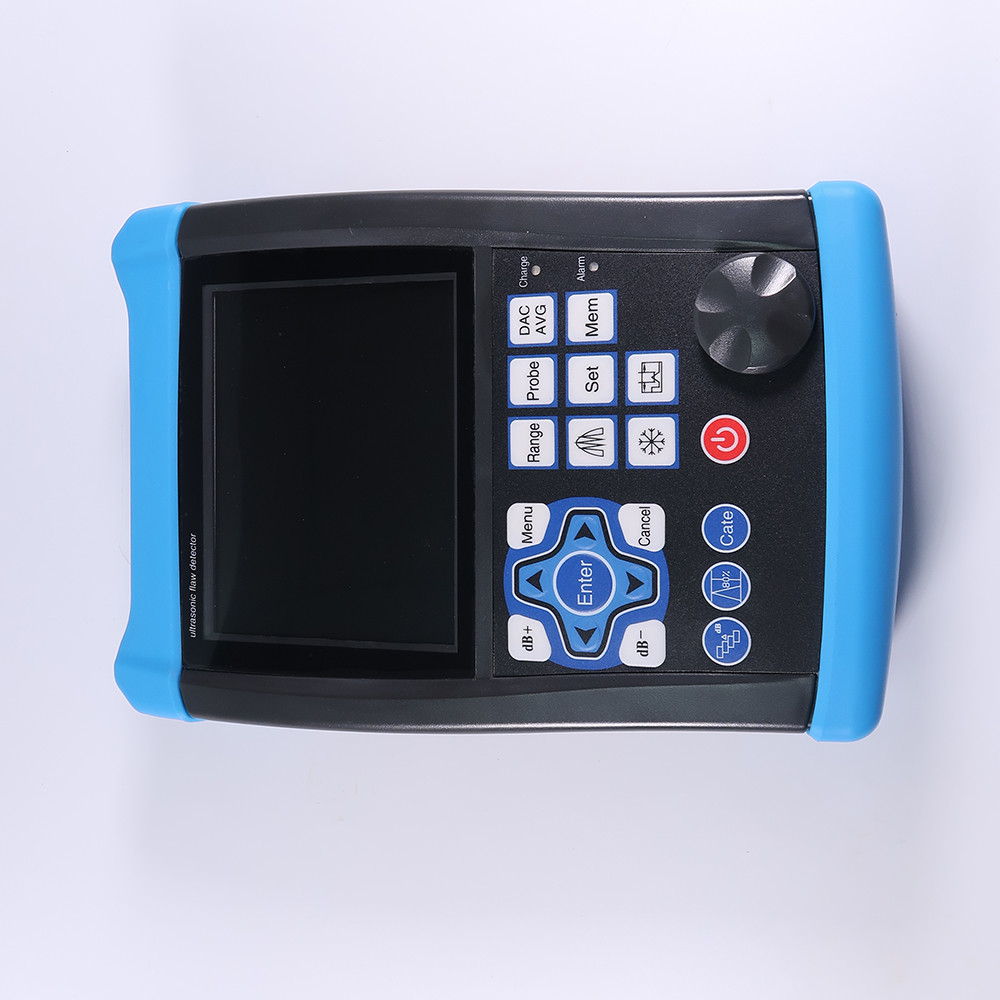

Ultrasonik hata dedektörü TFD810C
★Kullanıcı dostu etkileşimli diyalog, Kalibrasyon, eğriler yapmak gibi işlemlere yardımcı olur.
★İhtiyacınız olan tüm araçlar: DAC, AVG, TCG,color Bscan, AWS, vb.
★Nabız Tekrarlama Frekansı: 20-3000Hz hassas ayarlama, yüksek hızlı tarama, kaçırma yok.
★Yüksek sinyal gürültü oranı, net ve istikrarlı yankı, gürültü karşıtı tasarım, zorlu çalışma koşulları için mükemmel.
★12 basamaklı AD, yüksek hızlı örnekleme tüm detaylarla daha iyi bir yankı diyagramına yol açar.
★Kristal berrak gerçek renkli ekran. Yardımcı kullanıcı arayüzü işleyişi çok daha kolaylaştırır.
★Yüksek hızlı gerçek zamanlı hata tespiti video kaydı.
★Mavi diş bağlantısı, mobil cihazla yeryüzünde tespit raporlarını oluşturmak ve yazdırmak için.
★IP65 standardı, alaşım + silikon jel, su ve toz geçirmez, sağlam ve sonsuza kadar dayanıklı.
★Batarya bir şarjla 15 saat dayanır. Her bir bataryada kendi şarj kontrolü vardır.
Özellikler
Aralık: 0-15000 mm, çelik hızında
Malzeme Hız: 100 ∼ 20000 m/s
Nabız Tekrarlama Frekansı:20-3000Hz
Dinamik aralığı:≥38dB
Doğruluk: Yatay: +/- 0.2% FSW, Dikey: 0.25% FSH, Güçlendirici Doğruluğu +/-1 dB.
Çözüm gücü:> 40dB (5P14)
Duyarlılık kalıntıları:>66dB
Reddetme (sürtme): 0 ila % 80 tam ekran yüksekliği
500 bağımsızlık ayarlama, herhangi bir kriter serbestçe girebilir, test bloğu olmadan sahne içinde çalışabiliriz;
Büyük hafıza 1000 A grafiği
Test Modları: Puls yankısı, çift elemanlı ve içi iletim
Sonda türleri: Tek düz, Tek açılı, Daul Düz, Daul Anlge, Through, Creeping, Surface
Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı
Birimler: Inç veya milimetre
Güç Gereksinimleri: AC Ana 100-240 VAC, 50-60 Hz
Ekran Gecikmesi: -20 ila 3400 μs
Sonda Gecikmesi / Sıfır Kaydırma: 0 ila 99.99μs

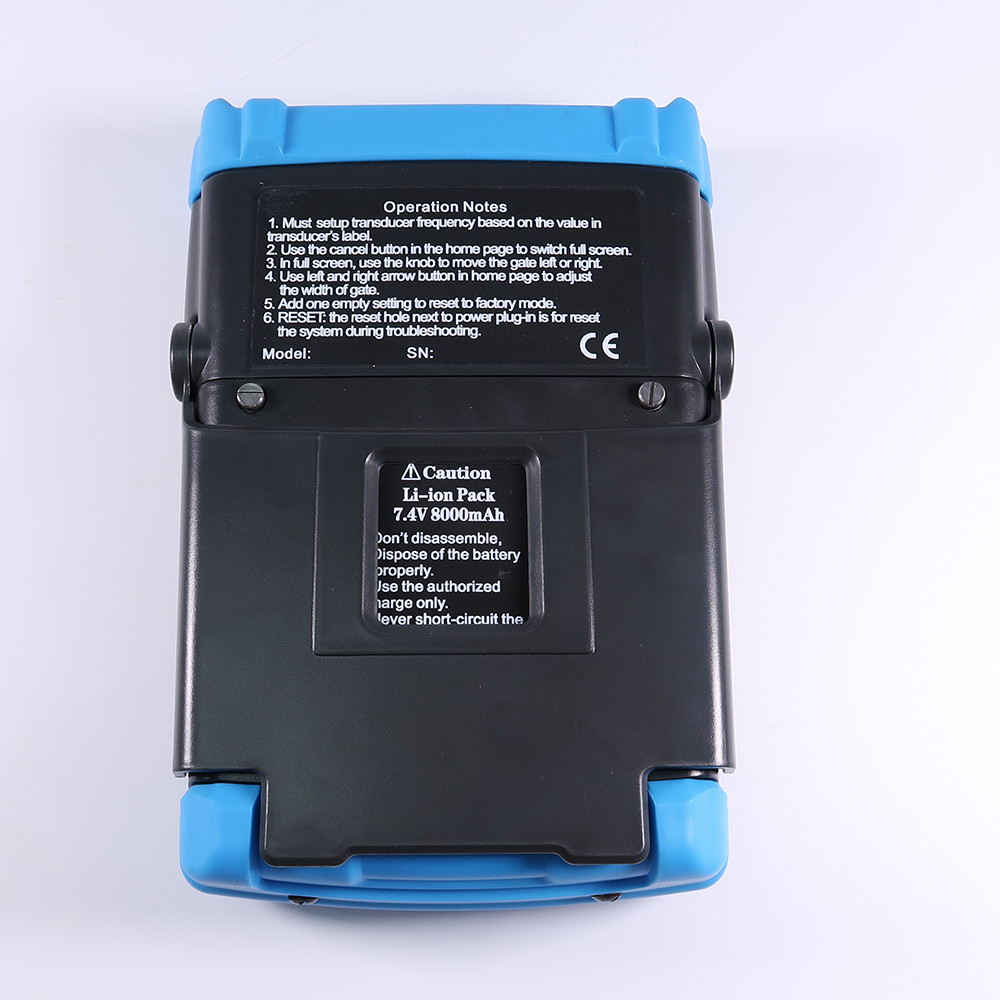

Dahili şarj edilebilir Li-ion pil paketi 8.000 mAh'lık 7.2V değerli
Ekran parlaklığına bağlı olarak 15 saat nominal çalışma süresi
4 saat tipik şarj süresi
H×W×D(mm):260×175×60 (mm)
Ağırlık:1.2kg
Çalışma sıcaklığı: -10°C - 50°C
Depolama sıcaklığı: -30°C - 50°C
Dövme Enerjisi: 200V, 300V, 400V, 500V seçilebilir
Düzeltme: Pozitif yarı dalga, negatif yarı dalga, tam dalga, RF Sistemi
Bant genişliği (artırıcı bant geçidi): 0,2 ila 35 MHz
Kapı Monitörleri: Tüm süpürme aralığında kontrol edilebilen iki bağımsız kapı
Duyarlılık: Seçilebilir çözünürlükte maksimum 120 dB 0.1, 1.0, 2.0, 6.0 dB.
Değiştirici bağlantıları: BNC veya LEMO
Görevleri
Otomatik olarak eksiklerin tam konumunu gösterir ((Derinlik d, seviye p, mesafe s, genişlik,sz dB,ф).
Hata boyutlandırması: AVG/AVG veya DAC kullanılarak otomatik hata boyutlandırması, hatayı kabul veya reddetme hızlarını bildirir.
Değiştiricinin otomatik kalibrasyonu sıfır noktası, açılar, ön kenar ve malzeme hızı.
DAC ve AVG'yi yankıyı değerlendirmek için yapmak ve kullanmak için uygun, eğri değiştirilebilir ve telafi edilebilir.
U diskini bağlayarak, ünite sınırsız bellek elde edebilir.
Test sürecinin ve oynamanın videolarını otomatik olarak yapın; kullanın, video uzunluğu sınırsızdır.
Renkli B taraması.
Birimdeki 15 standart var.
Yerel olarak algılama raporlarını oluşturmak ve yazdırmak için mobil cihaza mavi diş bağlantısı. AWS D1.1.
Eğimli yüzey düzeltme özelliği.
Çatlak yüksekliği ölçüm fonksiyonu.
Büyütme kapısı:kapı aralığının tüm ekran genişliğine yayılması.
Otomatik kazanç fonksiyonu.
Kapak: Canlı A taramasının 60 Hz güncelleme hızında ve A taramasının kapakının eşzamanlı olarak gösterilmesi
Gösterim.
Peak Hold: Dondurulmuş zirve dalga biçimlerini test sonuçlarını kolayca yorumlamak için canlı A-Scans ile karşılaştırın.
Tarama Dondurma: Ekran dondurma dalga şekli ve ses yolu verilerini tutar.
Alarm: Beep ve LED.
Gerçek Zaman Saati.
Echoyu doldurun.
Yakalama işareti.
Kapının içindeki yankı rengi.

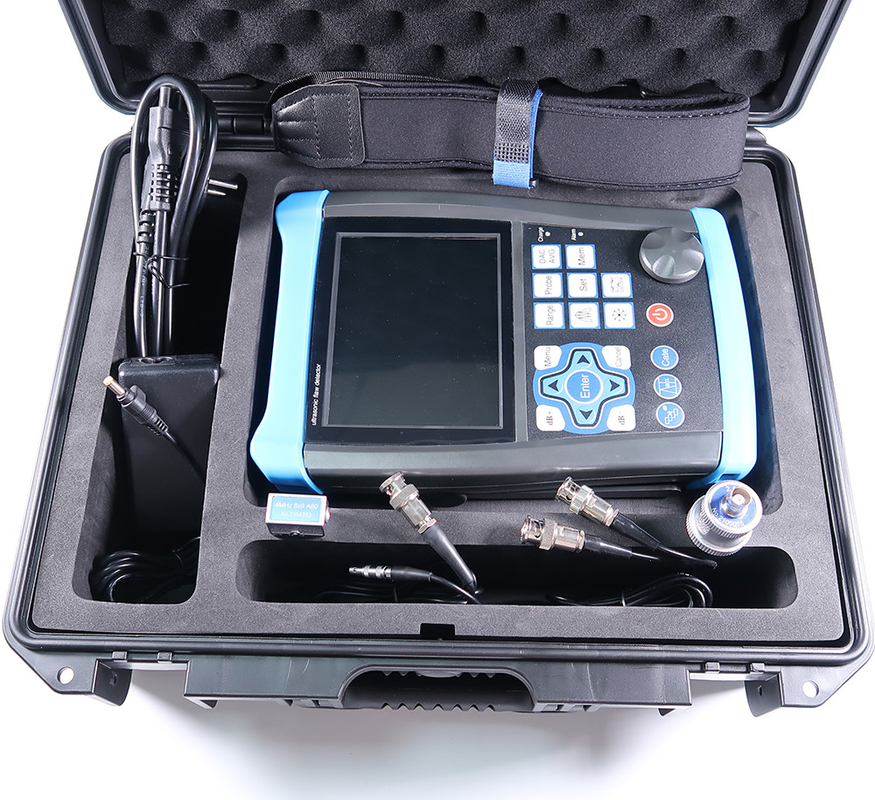

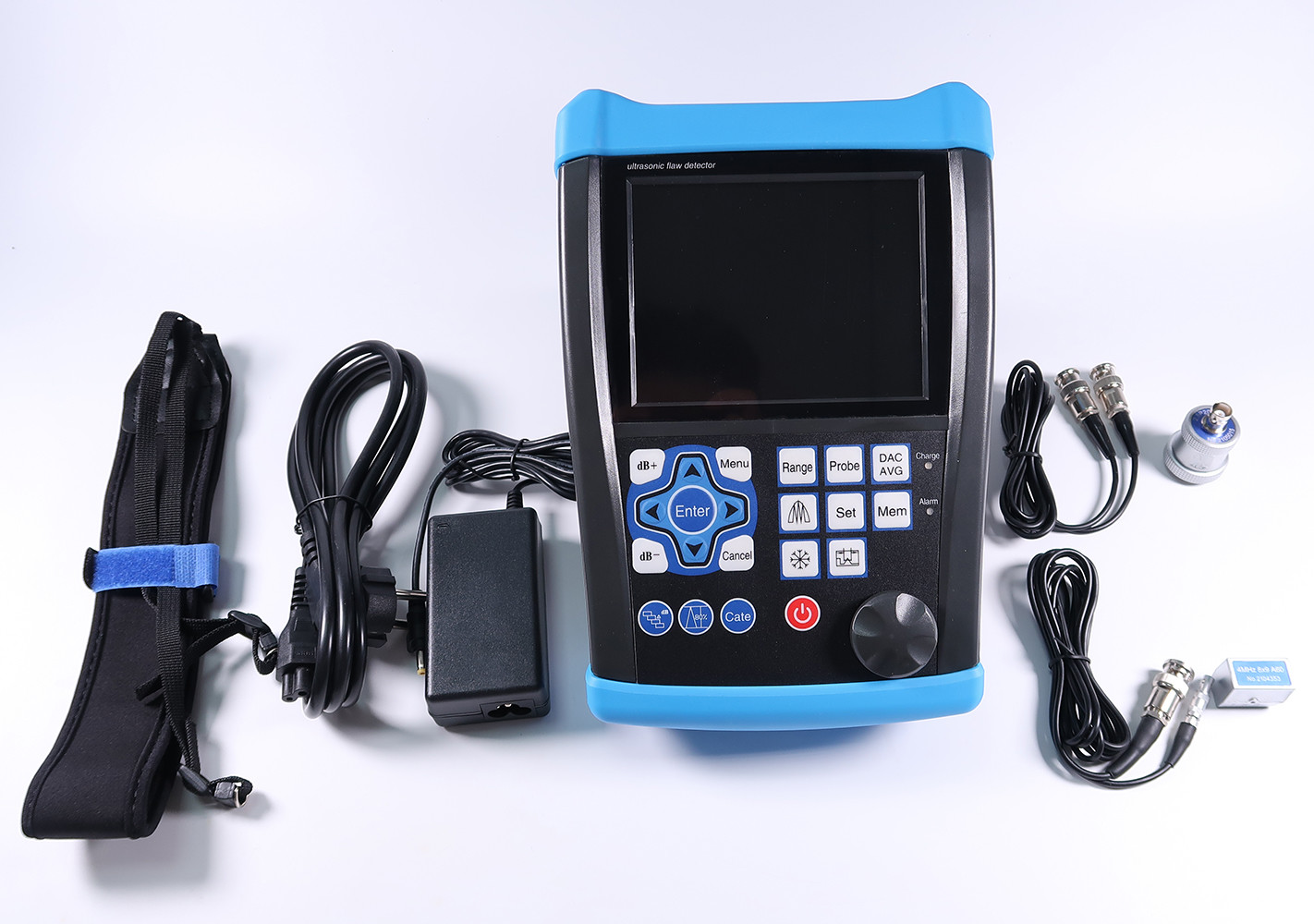

Temel Enstrüman Paketi
Taşınabilir ultrasonik hata dedektörü
Düz ışın dönüştürücü (4 MHz, Φ10)
Açı ışın dönüştürücüsü (4 MHz, 8 mm×9 mm, 60°)
Transdüsör için bağlantı kablosu (Q9-C5, veya isteğe bağlı olarak C9-C5)
Şarj edilebilir Li-Ion pil paketi, 8 amp saat
Güç kaynağı/şarj ünitesi
Kullanım Kılavuzu İngilizce
Uygulama Yazılımı
Kemer
