Garanti: | 12 ay | Başvuru: | Endüstriyel algılama |
---|---|---|---|
kullanım: | Kusur tespiti | Güç: | Elektronik |
İsim: | TMTECK EVRENSEL ENKODER | ||
Vurgulamak: | tmteck mini tekerlek kodlayıcı olympus,ndt mini tekerlek kodlayıcı olympus,tmteck olympus mini tekerlek kodlayıcı |
OLYMPUS NDT standart PA takozları için TMTECK UNIVERSAL ENCODER Mini-Wheel Encoder takım çalışması
ÖZELLİKLERİ
Su geçirmez
Küçük boyutlar

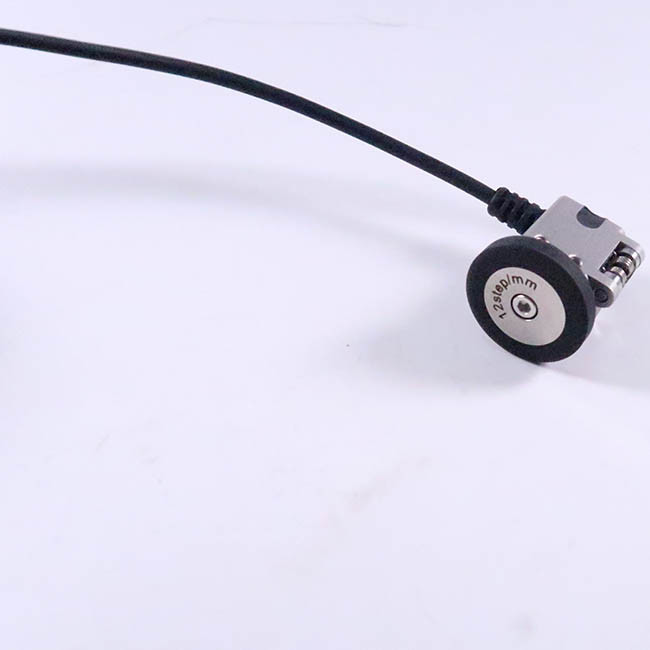

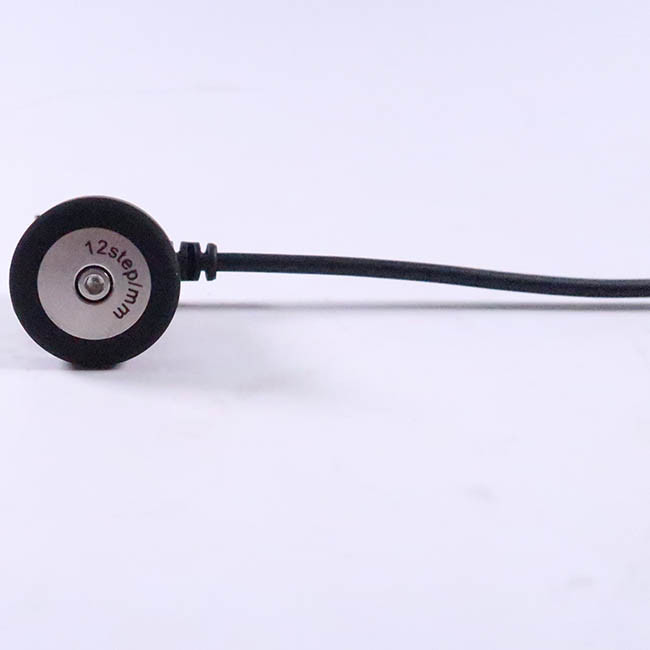

Enkoder çözünürlüğü çark üzerine kazınmıştır
Çıkarılabilir kodlayıcı tekerleği
Daha iyi yapışma için çift O-ring lastik
Kablo koruması için metalik gerilim azaltma
Enkoder bağlantısı için yaylı pim

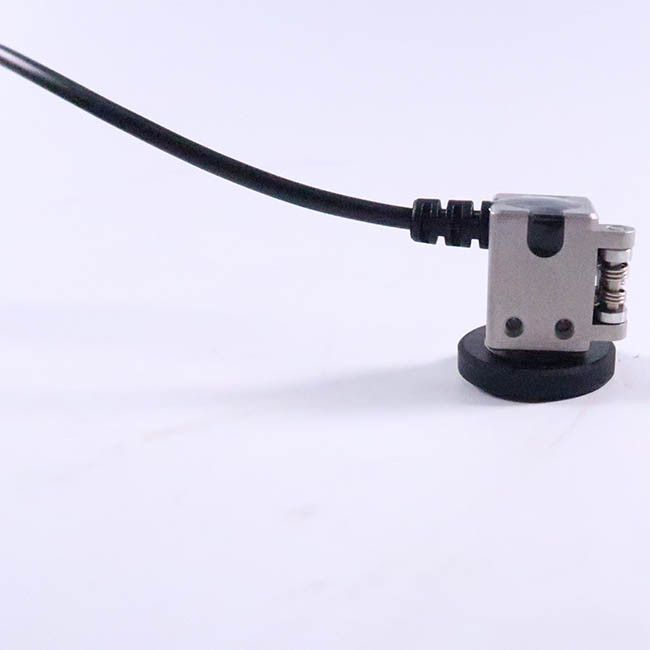

Sert bağlantı için kasanın üstünde iki M3 dişli delik
DE versiyonu, Omniscan enstrümanı ile uyumludur (DE15 konnektör tipi ile)
BX versiyonu FOCUS LT cihazı ile uyumludur (Bendix konnektör tipi ile)
Mini-Wheel Encoder, makinedeki kusurların konumlandırılması ve boyutlandırılması için kullanılır.
tarama ekseni.Prob hareketi ile veri alımını senkronize edebilir.
Mini-Wheel Encoder su geçirmezdir ve HST-X04 tarayıcı ile de uyumludur.
birlikte verilen braket kitiyle bağlanabilen Olympus NDT standart PA takozları olarak.
Bu minyatür kodlayıcı, alüminyum bir kasa, paslanmaz çelik bir tekerlek ile yapılmıştır ve bir
milimetre başına 12 sayım çözünürlüğü (inç başına 304,8 sayım).
A = 27 mm (1,06 inç) | D = 24 mm (0,94 inç) |
B = 28,7 mm (1,12 inç) | E = 17,5 mm (0,69 inç) |
Ç = 22,5 mm (0,89 inç) | F = 6 mm (0,23 inç) |

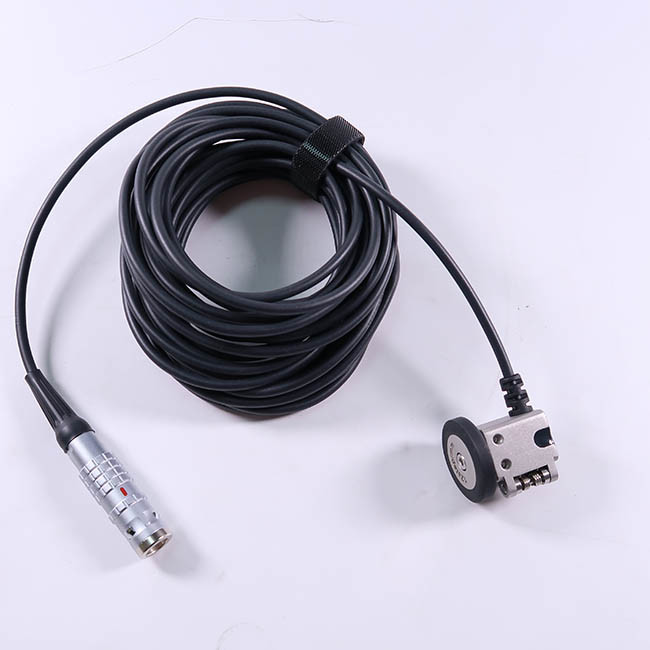

Mini Tekerlek Kodlayıcı Sipariş Bilgileri
Parça numarası, Kablo uzunluğu (m), Konektör
TE01-F2.5-J2 | 2.5 |
TE01-F5-J2 | 5.0 |
TE01-F7.5-J2 | 7.5 |

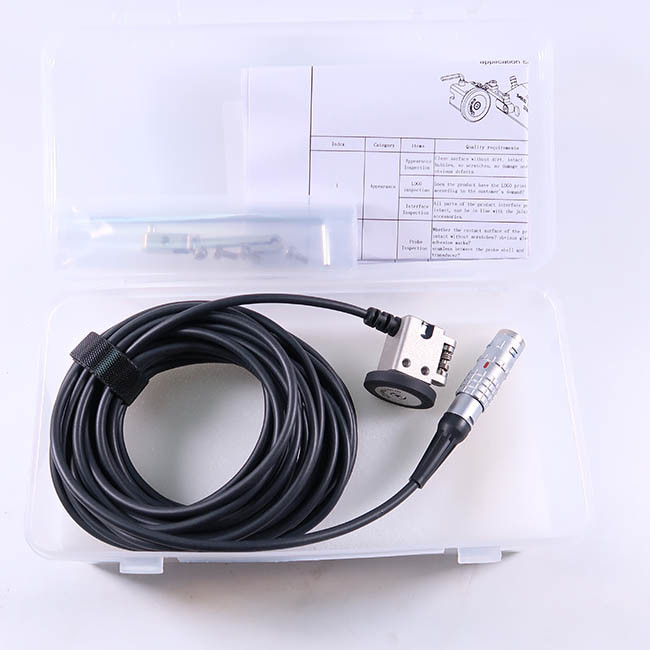

Standart Kapanımlar
• Standart çarklı 1 kodlayıcı
• 1 braket kiti
• Braket bağlantısı için 1 Allen anahtarlı tornavida
• 1 taşıma çantası
