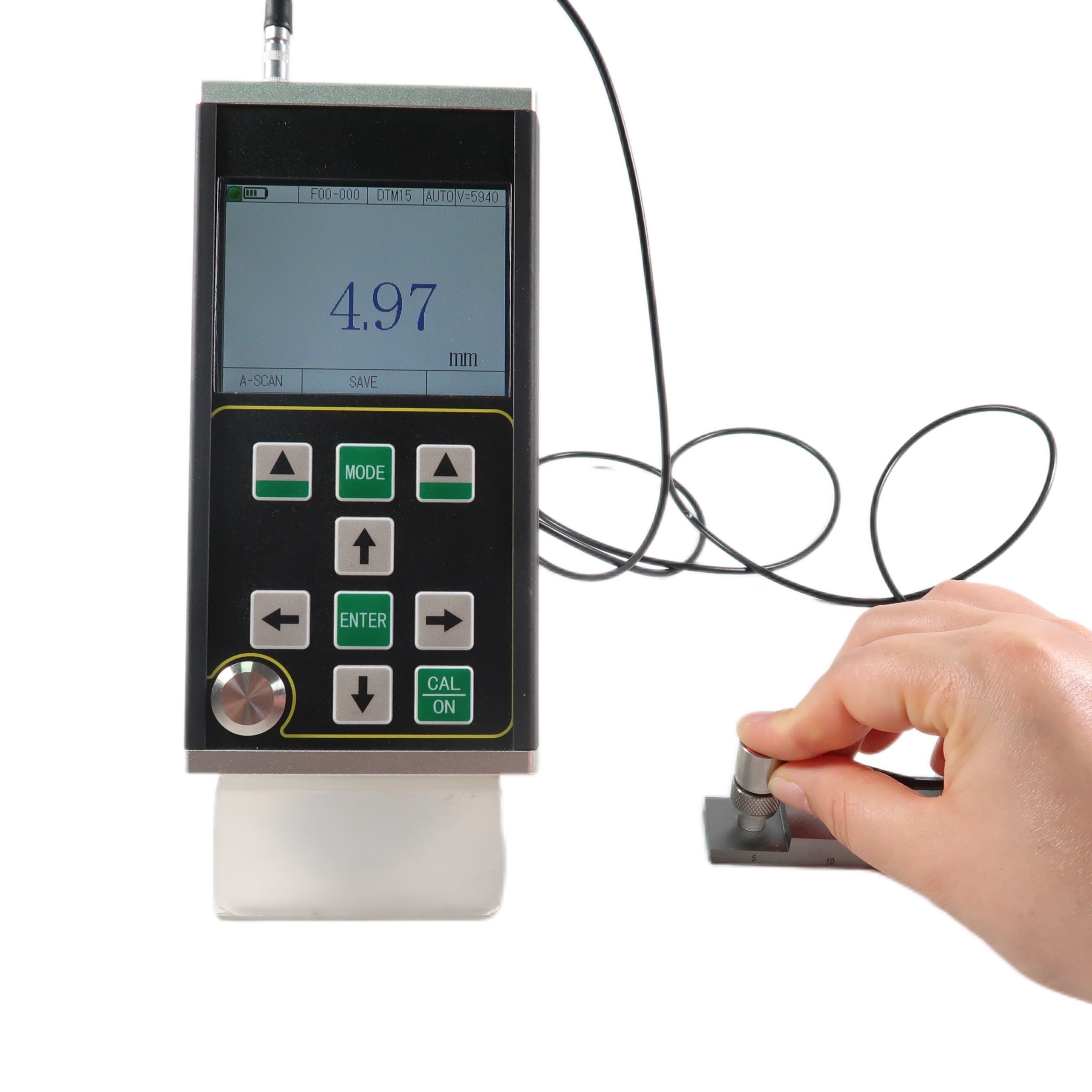

TM290 Yüksek Hassasiyetli Ultrasonik Kalınlık Ölçer, 0.001mm Çözünürlük ve A/B Tarama

TM290, A/B taramalı yeni nesil elde taşınabilir, yüksek hassasiyetli dijital ultrasonik kalınlık ölçümdür. Darbe yansıma prensibine dayalı ultrasonik kalınlık ölçüm prensibini benimser. Ultrasonik dalganın sabit bir hızda yayılmasını ve arka yüzeyinden yansıma almasını sağlayan malzemelerin kalınlık ölçümü için uygundur. Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.15mm (çelik) kadar incedir.

Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Diğer yandan, üretim ekipmanlarındaki boru ve basınçlı kapların kullanım sırasında korozyon sonrası incelme derecesini izleyebilir. Petrol, kimya endüstrisi, metalurji, gemi yapımı, havacılık, enerji ve diğer alanlarda kullanılabilir.

Bu ürün aşağıdaki standartlara uygundur: Ultrasonik kalınlık ölçer kalibrasyon spesifikasyonu (JJF 1126-2004).

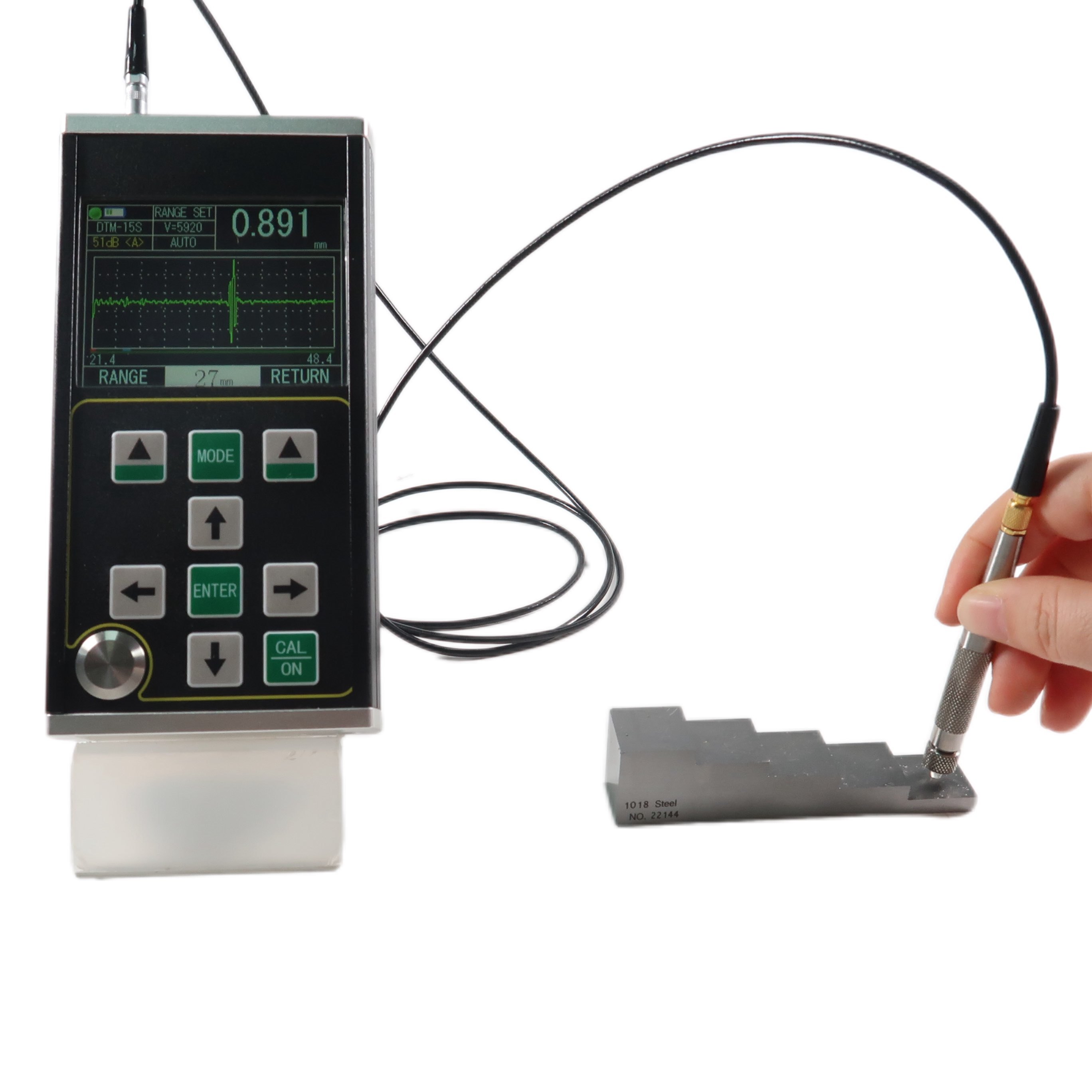

• Bu ürün A-tarama modu, B-tarama modu ve sayısal ekran modu özelliklerine sahiptir
• Geniş ölçüm aralığına sahiptir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisini benimser, minimum ölçüm kalınlığı 0.15mm'dir (çelik)
• Bu ürün, kalınlığı yüksek hassasiyetle ölçebilir ve maksimum ölçüm çözünürlüğü 0.001mm'ye ulaşabilir; Tekrarlama çözünürlüğü ±0.002mm'ye ulaşabilir
• Kaplamayı nüfuz etme ve yankıdan yankıya ölçüm fonksiyonlarına sahiptir, bu da yüzeyinde boya tabakası ve kaplama bulunan malzemelerin ölçümü için kullanılır
• Çoklu ölçüm modları: mb-e, E-E ve me-e modları geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod, ince parçaların ölçümünü gerçekleştirir
• Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azalma oranı modu ve maksimum değer modu
• İki kazanç modu: otomatik kazanç / manuel kazanç
• Manuel kapanma ve otomatik kapanma ayarlanabilir, enerji tasarrufu fonksiyonu ile
• Çift kristal prob ve tek kristal prob dahil olmak üzere çeşitli probları destekler ve 20MHz'e kadar yüksek frekanslı probları destekler
• 100.000 kalınlık değerini, 500 grup A-tarama dalga formunu ve 500 grup B-tarama dalga formunu aynı anda depolayabilen toplu depolamayı destekler
• 320x240 yüksek çözünürlüklü (QVGA) 3.5 inç renkli TFT-LCD ekran
• Çeşitli kalibrasyon yöntemlerine sahiptir, tek noktalı kalibrasyon, çok noktalı kalibrasyon ve manuel kalibrasyon modlarını destekler ve aynı anda ses hızını ve prob sıfır konumunu kalibre edebilir; Çift kristal probun v-yolu düzeltmesini destekler
• Metrik ve İngiliz sistemlerinin dönüşümünü destekler; Milimetre ve inç birimleri arasında geçiş yapabilir
• Çince ve İngilizce ekranı destekler

Metallerin (çelik, dökme demir, alüminyum, bakır vb.), plastiklerin, seramiklerin, camın, reçinenin, cam elyafının ve diğer iyi ultrasonik iletkenlerin kalınlığını ölçmek için uygundur.

Ultrasonik kalınlık ölçüm prensibi, ışık dalgası ölçümüne benzer. Prob tarafından yayılan ultrasonik darbe, ölçülen nesneye ulaşır ve nesne içinde yayılır. Malzeme arayüzüne ulaştığında, proba geri yansır. Ölçülen malzemenin kalınlığı, ultrasonik dalganın malzeme içindeki yayılma süresinin doğru bir şekilde ölçülmesiyle belirlenir.

Not: şirket, önceden haber vermeksizin teknik değişiklik yapma hakkını saklı tutar.
