Ekran tipi: | 2,4 inç renkli OLED, 320 × 240 piksel, kontrast 10.000: 1 | Çalışma Prensibi: | Çift elemet transdüserli puls eko |
---|---|---|---|
Ölçüm aralığı: | Malzemeye, prob ve yüzey durumuna bağlı olarak 0,50 mm ila 508 mm (0,02 inç - 20,00 inç) | Ölçüm Çözünürlüğü: | Seçilebilir 0,01 mm, 0,1 mm (seçilebilir 0,001 '', 0,01 '') |
Birimler: | İnç veya Milimetre | Düzeltme Modu: | RF +, RF-, YARIM +, YARIM-, TAM |
Ekran modu: | Normal, Minimum / Maksimum yakalama,% DIFF / RR, A-Tarama, B-Tarama | V-Yolu Düzeltme: | Otomatik |
Güncelleme Oranı: | Seçilebilir 4Hz, 8Hz, 16Hz | Malzeme Hızı Aralığı: | 500 ila 9999m / s (0,0197 ila 0,3939 inç / μs) |
Vurgulamak: | Ultrasonik Ölçer Kalınlığı Test Cihazı,Kaplama Ultrasonik Kalınlık Ölçer |

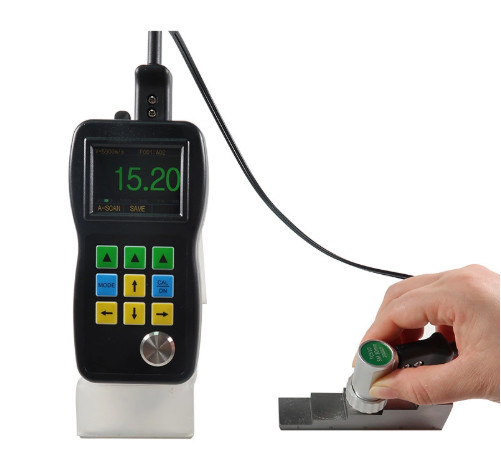

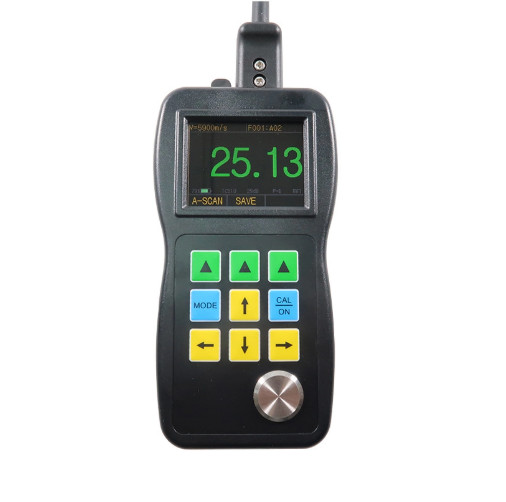

Kauçuk kalınlığını test etmek için ultrasonik kalınlık ölçer A&B Tarama TM281 Serisi
Ürün Açıklaması
TM281 Serisi Renkli Ekran, A/B-Scan Ultrasonik Kalınlık Ölçer ile Profesyonel
Çeşitli Zor Kalınlık Ölçümlerini Çözme
Özellikleri:
2.4” renkli OLED, 320 X 240 piksel, ekran kontrastı 10.000:1
Canlı Renkli A-Tarama
Kullanıcılar, test sonuçlarının doğruluğunu kontrol etmemiz gereken durumlar için oldukça önemli olan ultrasonik sesin (veya A-taramasının) renk dalga biçimini ekranda doğrudan görebilirler.Birçok vaka yanlış test sonuçlarına ve hatta okuma olmamasına neden olur.A-taraması ile nedenleri kolayca bulabiliriz.KAZANÇ, KARARLAŞTIRMA, KAPI olmak üzere üç parametreyi ayarlayın ve ardından doğru okumaları alacağız.
Canlı Renkli B-Tarama
TM281 serisi kalınlık ölçer, zaman tabanlı B-tarama işlevine sahiptir.Probu iş parçası yüzeyi boyunca hareket ettirin, ardından iş parçasının enine kesit profilini görüntüleyin, iş parçasının alt konturunu gözlemlemek için kullanın. Otomatik olarak B-tarama görüntüsünün minimum değerini yakalayabilir ve kırmızı üçgen ile minimum konumu.İşaretçiyi hareket ettirerek B-tarama görüntüsünün herhangi bir nokta kalınlığı değerini görebilirsiniz.
Kaplama Fonksiyonu sayesinde Artık kaplamayı çıkarmak için zaman kaybetmenize gerek yok
Artık TM281D ve TM281DL de bu geniş çapta beğenilen işleve sahiptir.Alt tabakanın iki sürekli alt yüzeyinin ölçülmesiyle gerçekleştirilir.Bu modun ayrıca daha fazla avantajı vardır:
Daha Pratik İşlev
Fark/Azaltma Oranı:Fark modu, gerçek değer ile normal değer arasındaki farkı gösterir.Küçültme oranı, malzeme inceldiğinde kalınlık azalmasının yüzdesini hesaplar ve gösterir.Tipik uygulama, bükülmeye bağlı olarak incelen metal malzemeyi ölçmektir.
Bilgi ekranları: LOS, min, maks, min.
Maks./Dk.Ele geçirmek:Bu modda ekranda aynı anda mevcut kalınlık, minimum kalınlık ve maksimum kalınlık gösterilecektir.
Alarm Modu: Alarm verirken kalınlık okumalarının rengini dinamik olarak değiştirin.
Güncelleme Oranı: Seçilebilir 4Hz, 8hz ve 16Hz.Sıradan uygulama için 4Hz, yüksek sıcaklık ölçümü gibi hızlı bir taramaya ihtiyacınız olduğunda, daha yüksek güncelleme frekansını seçebilirsiniz.
Çoklu Diller Mevcuttur: Çince, İngilizce, İspanyolca, Almanca.
Echo'dan Echo'ya: Yalnızca metal kalınlığını ölçer (boya ve kaplamaları dikkate almayın)
Veri kaydedici: 99999 Doğrusal veya ızgara dosyalarında kimlik noktalı (400 dosya) kalınlıkta veri kaydedici
Çıktı:USB 2.0 tam hızlı konektör.DataView rapor yazılımı
Boy: 156 mm) (U) 76 mm) (G) x 1,25" (38 mm) (Y)
Ağırlık: 285 gr
Hava sıcaklığı: Gösterge Çalışması:-10°C ila 50°C
Standart TM510 Probu
Prob, cihazın kalbidir, TMTeck dünyanın önde gelen prob üretim teknolojisine sahiptir.TM510 probu, entegre metal kalıp döküm kabuğu, probun pratik tasarımı ve ayrılmış kablo ile yüksek performanslı piezoelektrik seramik yongayı kullanır, yüksek kalite oluşturmak için maliyetlerden bağımsız olarak.
TM281 Serisi Ultrasonik Kalınlık Ölçer Arasındaki Fark
TM281 | TM281D | |
Renkli ekran | √ | √ |
Canlı A-Tarama | √ | √ |
Zamana dayalı B-Taraması | √ | √ |
Kazanç ve Kapı Kontrolü | √ | √ |
körleme | √ | √ |
Thru-boya ve kaplamalar | × | √ |
Veri Kaydedici | × | × |
DataView Yazılımı | × | × |
TM281DL Ultrasonik Kalınlık Göstergesinin Özellikleri
Ekran tipi | 2.4'' renkli OLED, 320×240 piksel, ekran kontrastı 10.000:1 |
Çalışma Prensibi | Çift elemanlı dönüştürücülü darbe ekosu |
Ölçüm aralığı | 0,50mm ila 508mm (0,02'' ila 20,00''), malzeme, prob ve yüzey durumuna bağlı olarak; EE Modu: 3-50mm koşul altında |
Ölçüm Çözünürlüğü | 0,01 mm, 0,1 mm seçilebilir (seçilebilir 0,001'', 0,01'') |
Birimler | İnç veya Milimetre |
Düzeltme Modu | RF+, RF-, YARIM+, YARIM-, TAM |
Ekran modu | Normal, Minimum/Maksimum yakalama, DIFF/RR%, A-Tarama, B-Tarama |
V-Yol Düzeltme | Otomatik |
Oranı Güncelle | Seçilebilir 4Hz, 8Hz, 16Hz |
Malzeme Hız Aralığı | 500 - 9999m/s(0.0197 - 0.3939 in/μs) |
Diller | İngilizce, Fransızca, Almanca, İspanyolca, Çince |
Alarm Ayarları | Minimum ve Maksimum alarmlar.0,25 mm ila 508 mm (0,010 inç ila 20,00 inç) aralığı.Alarmda dinamik dalga formu renk değişimi |
Güç Gereksinimleri | 2 adet AA boy pil |
Operasyon zamanı | Yaklaşık 40 saat |
Enstrüman Kapatma | 5, 10, 20 dakikalık hareketsizlikten sonra HER ZAMAN AÇIK veya OTOMATİK KAPALI seçilebilir |
Çalışma sıcaklığı | -10℃ +50'ye kadar℃(+10°F ila +12°F ) |
Boy | 158 mm × 76 mm × 37 mm (Y × G × D) |
Ağırlık | Piller dahil 285g |

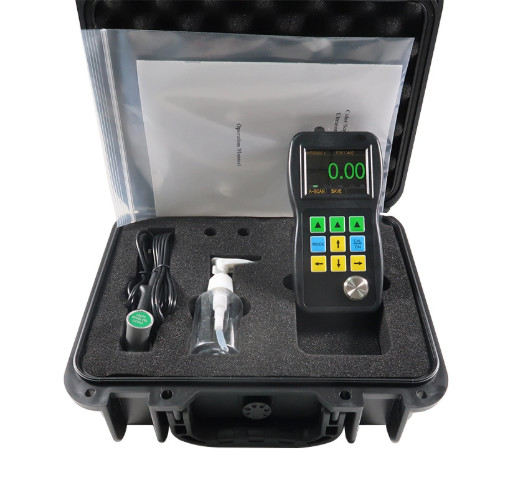

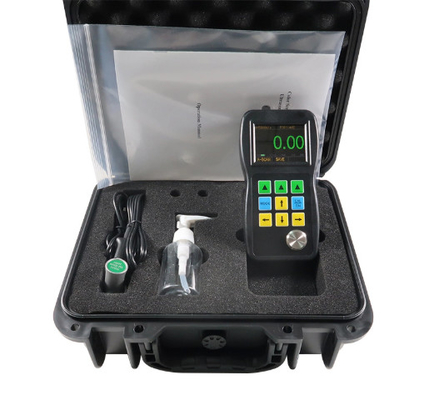

Standart Teslimat TM281DL
İsim | Miktar |
Ana gövde | 1 |
İncelemek, bulmak | 1 |
pil | 1 |
çiftleşme | 1 |
Taşıma çantası | 1 |
Kullanım kılavuzu | 1 |
USB kablosu | 1 |
Yazılım | 1 |
TM281 Prob/Dönüştürücü Özellikleri | ||||||
resim | modeli | Tip | Sıklık | Kontak Çapı |
Ölçüm Menzil |
Sıcaklık aralığı |
![]()
|
PT-08 | TM281 Standardı | 5MHz | 11 mm | 0,8 ila 100,0 mm | -10 ila 70℃ |
![]()
|
TC510B | TM281D/DL standartNS | 5MHz | 13,5 mm | 1,2 ila 200,0 mm | -10 ila 70℃ |
![]()
|
TC550 | Küçük tüp | 5MHz | 5 mm | 0,8-60 mm | -10 ila 70℃ |
![]()
|
ZT-12-2 | Oyuncular demirn | 2MHz | 17 mm | 4.0 ila 508 mm | -10 ila 70℃ |
![]()
|
PT-06 | küçük tüp | 7.5MHz | 8mm | 0,8 ila 30 mm | -10 ila 70℃ |
![]()
|
PT-04 | Parmak ucu | 10MHz | 6mm | 0,7 ila 12 mm | -10 ila 70℃ |
![]()
|
GT-12-2 | Yüksek- Sıcaklıke | 5MHz | 15 mm | 4 ila 80 mm | -20 ila 300℃ |
