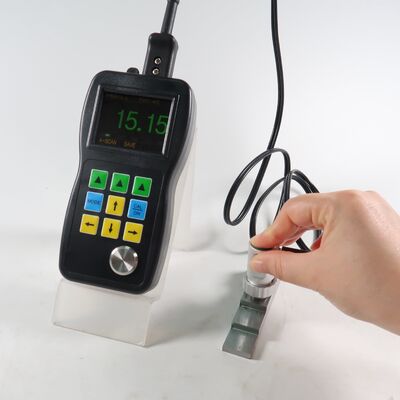

TM282 Serisi Ultrasonik Kalınlık Ölçer A&B Tarama / Kaplama Üzerinden / Yazılım
Profesyonel Ultrasonik Kalınlık Ölçüm Çözümü
TM282 Renkli Ekran A/B-Tarama Ultrasonik Kalınlık Ölçer, endüstriyel ortamlardaki çeşitli zorlu kalınlık ölçüm uygulamalarını çözmek için profesyonelce tasarlanmıştır.
Ana Özellikler
Canlı Renkli A-Tarama
Ultrasonik dalga formunun (A-tarama) ekranda renkli olarak canlı görselleştirilmesi. Test sonucu doğruluğunu doğrulama ve ölçüm sorunlarını giderme için esastır. En iyi okumalar için ayarlanabilir GAIN, BLACKING ve GATE parametreleri.

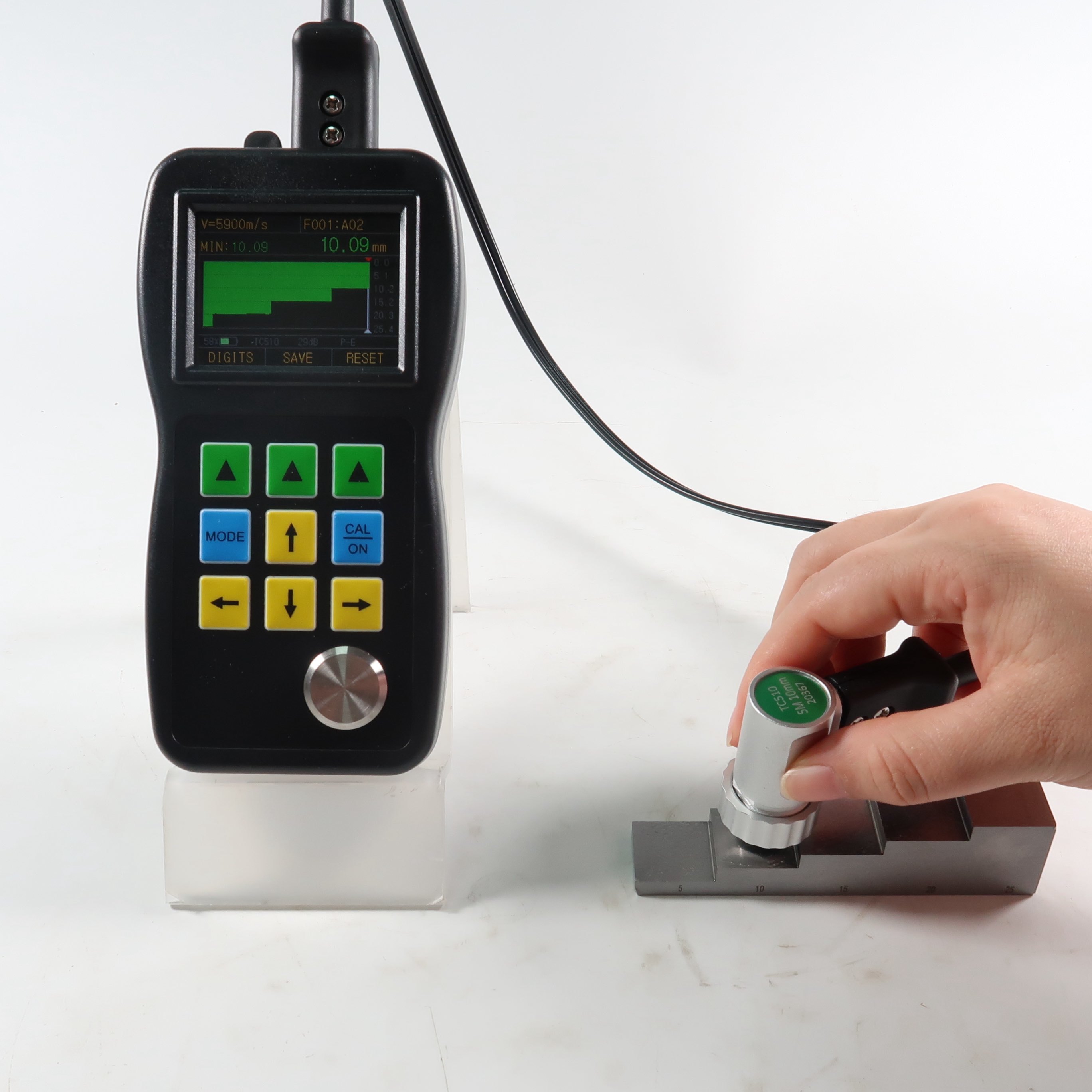

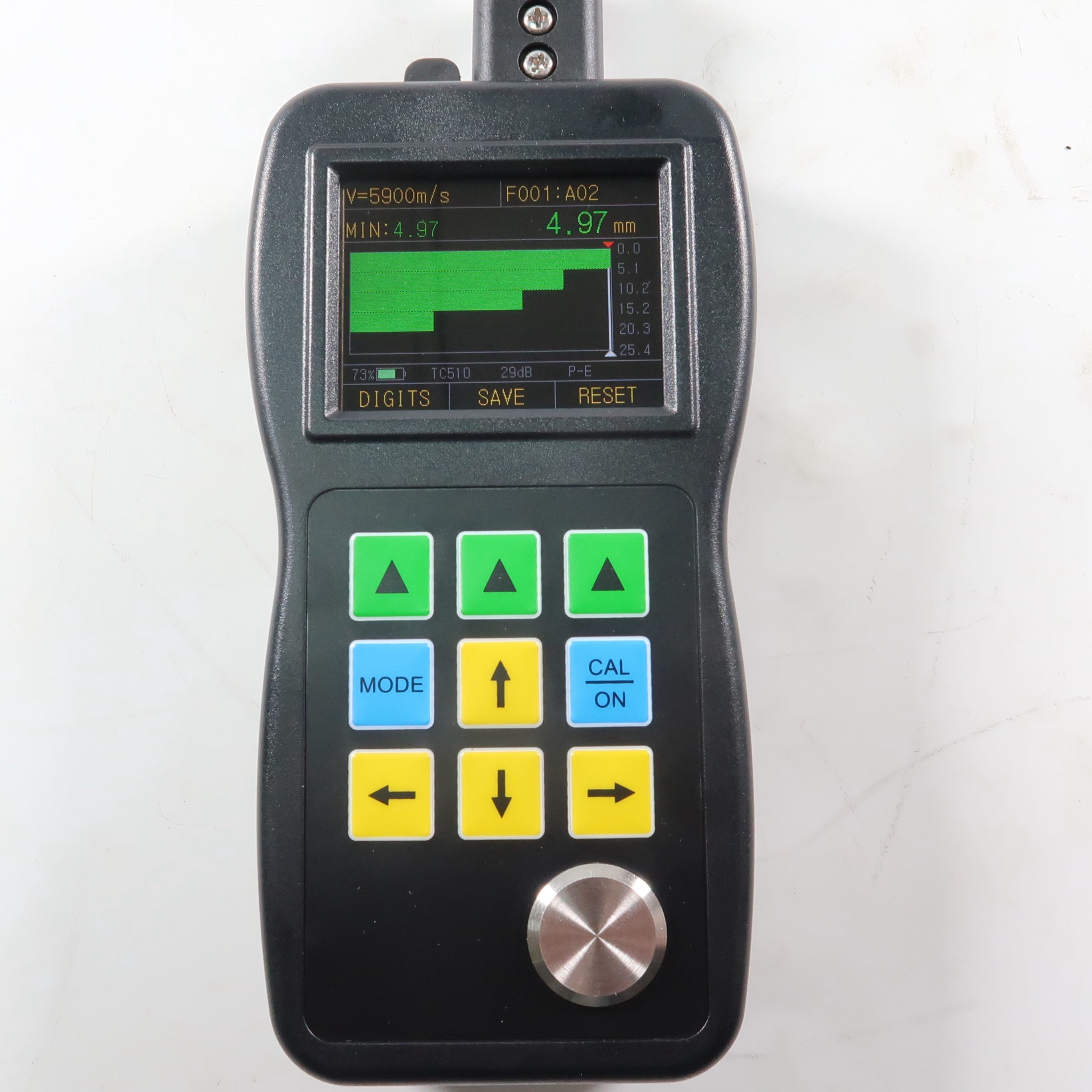

Canlı Renkli B-Tarama
Zamana dayalı B-tarama fonksiyonu, iş parçasının kesitsel profilini görüntüler. Minimum değerleri otomatik olarak kırmızı üçgen göstergelerle yakalar. B-tarama görüntüsü boyunca noktadan noktaya kalınlık ölçüm yeteneği.
Kaplama Üzerinden Fonksiyonu
Kaplamanın çıkarılması ihtiyacını ortadan kaldırır. Önemli avantajlarla alt tabakanın iki sürekli alt yüzeyini ölçerek elde edilir:
- Sıfır kalibrasyon gerektirmez
- Yüksek stabilite - prob basıncından, kuplaj katmanı kalınlığından veya yüzey tozundan etkilenmez
- Sıfır sürüklenme önleme
Güç Kesme Fonksiyonu
Özel güç kesme düğmesi, uzun süreli kullanılmadığı zamanlarda enerji tasarrufu sağlayarak pil ömrünü uzatır.
Gelişmiş Fonksiyonellik
- Fark/Azalma Oranı: Normal değerlerden sapmaları görüntüler ve kalınlık azalma yüzdesini hesaplar
- Bilgi Ekranı: LOS, min, maks, büyük okuma, hız, sıfır, kalibrasyon, birimler, dondurma, pil ömrü, kazanç seviyeleri, yankı sembolleri
- Maks./Min. Yakalama: Mevcut, minimum ve maksimum kalınlık değerlerinin eşzamanlı gösterimi
- Alarm Modu: Alarm koşulları sırasında kalınlık okumaları için dinamik renk değişiklikleri
- Güncelleme Hızı: Çeşitli uygulama ihtiyaçları için seçilebilir 4Hz, 8Hz ve 16Hz
- Çoklu Dil Desteği: Çince, İngilizce, İspanyolca, Almanca
- Yankıdan Yankıya: Boya ve kaplamaları yok sayarak yalnızca metal kalınlığını ölçer
- Veri Kaydedici: Doğrusal veya ızgara dosyalarında (400 dosya kapasitesi) ID ile 99.999 kalınlık veri noktası
- Çıkış: DataView rapor yazılımı ile USB 2.0 tam hızlı konektör
- Ekran: 2.4" renkli OLED, 320 × 240 piksel, 10.000:1 kontrast oranı
- Boyutlar: 156mm (U) × 76mm (G) × 38mm (Y)
- Ağırlık: 285g
- Çalışma Sıcaklığı: -10°C ila 50°C
Standart TC510 Prob
Entegre metal döküm kabuklu yüksek performanslı piezoelektrik seramik çip. Maksimum dayanıklılık ve performans için pratik prob ve kablo ayırma tasarımına sahiptir.
TM282 Serisi Karşılaştırması
| Özellik |
TM282 |
TM282D |
TM282DL |
| Renkli Ekran |
✓ |
✓ |
✓ |
| Canlı A-Tarama |
✓ |
✓ |
✓ |
| Zamana Dayalı B-Tarama |
✓ |
✓ |
✓ |
| Kazanç ve Kapı Kontrolü |
✓ |
✓ |
✓ |
| Boşluk |
✓ |
✓ |
✓ |
| Boya ve Kaplamalar Üzerinden |
× |
✓ |
✓ |
| Veri Kaydedici |
× |
× |
✓ |
| DataView Yazılımı |
× |
× |
✓ |
TM282DL Teknik Özellikleri
| Ekran Tipi |
2.4" renkli OLED, 320×240 piksel, ekran kontrastı 10.000:1 |
| Çalışma Prensibi |
Çift elemanlı dönüştürücülerle darbe yankısı |
| Ölçüm Aralığı |
0,50 mm ila 508 mm (0,02" ila 20,00"), malzemeye, proba ve yüzey koşullarına bağlı olarak; E-E Modu: koşul altında 3-50 mm |
| Ölçüm Çözünürlüğü |
Seçilebilir 0,01 mm, 0,1 mm (seçilebilir 0,001", 0,01") |
| Birimler |
İnç veya Milimetre |
| Düzeltme Modu |
RF+, RF-, HALF+, HALF-, FULL |
| Ekran Modu |
Normal, Minimum/Maksimum yakalama, DIFF/RR%, A-Tarama, B-Tarama |
| V-Yolu Düzeltmesi |
Otomatik |
| Güncelleme Hızı |
Seçilebilir 4Hz, 8Hz, 16Hz |
| Malzeme Hızı Aralığı |
500 ila 9999 m/s (0,0197 ila 0,3939 inç/μs) |
| Diller |
İngilizce, Fransızca, Almanca, İspanyolca, Çince |
| Alarm Ayarları |
Minimum ve maksimum alarmlar. 0,25 mm ila 508 mm (0,010" ila 20,00") aralığı. Alarmda dinamik dalga formu renk değişimi |
| Güç Gereksinimleri |
2 adet AA boy pil |
| Çalışma Süresi |
Yaklaşık 40 saat |
| Cihaz Kapanması |
Seçilebilir HER ZAMAN AÇIK veya 5, 10, 20 dakika hareketsizlikten sonra OTOMATİK KAPALI |
| Çalışma Sıcaklığı |
-10°C ila +50°C (+10°F ila +12°F) |
| Boyut |
158 mm × 76 mm × 37 mm (Y × G × D) |
| Ağırlık |
Piller dahil 285g |

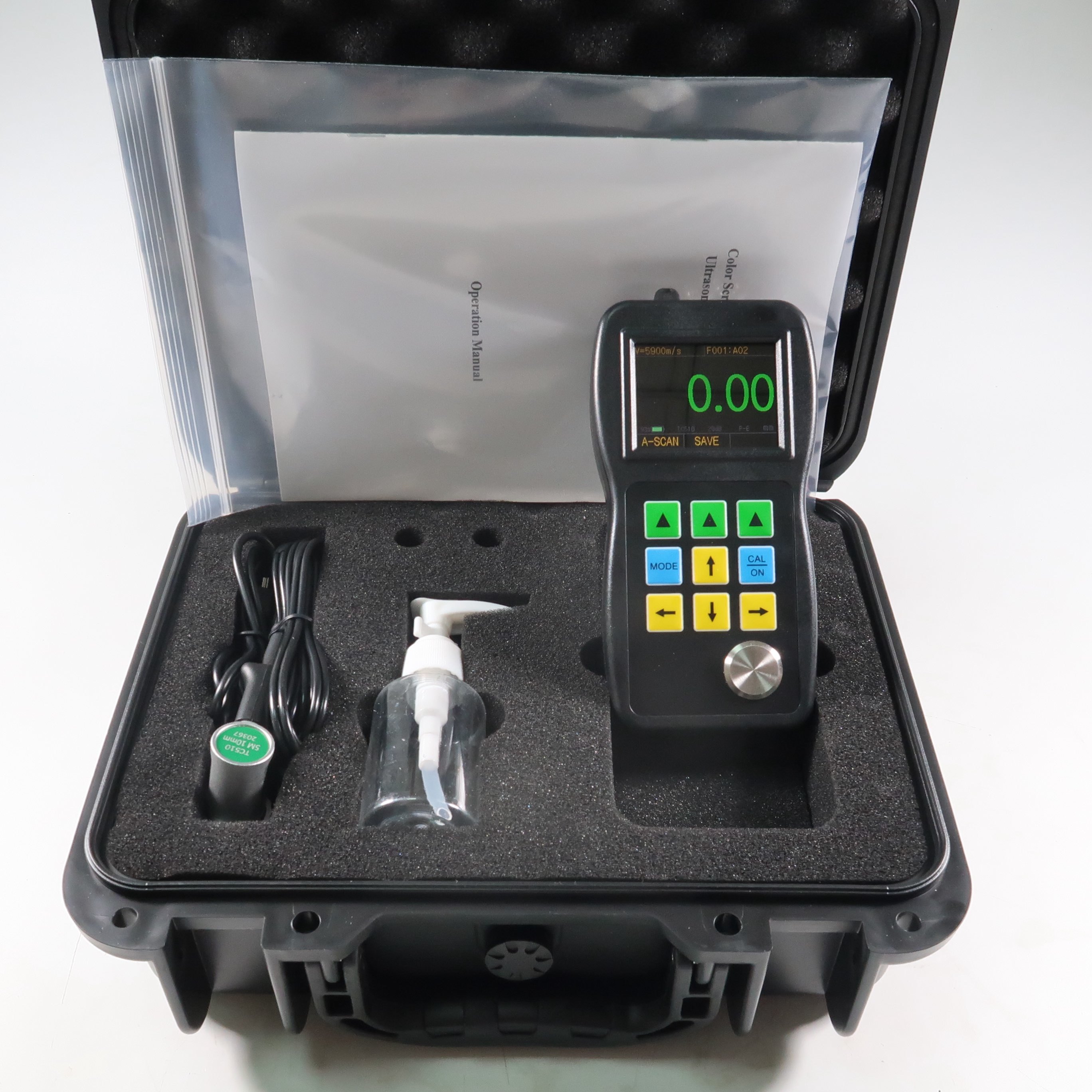

Standart Teslimat İçeriği - TM282DL
| Bileşen |
Miktar |
| Ana ünite |
1 |
| Prob |
1 |
| Pil |
1 |
| Kupaj |
1 |
| Taşıma Çantası |
1 |
| Kullanım Kılavuzu |
1 |
| USB Kablosu |
1 |
| Yazılım |
1 |
