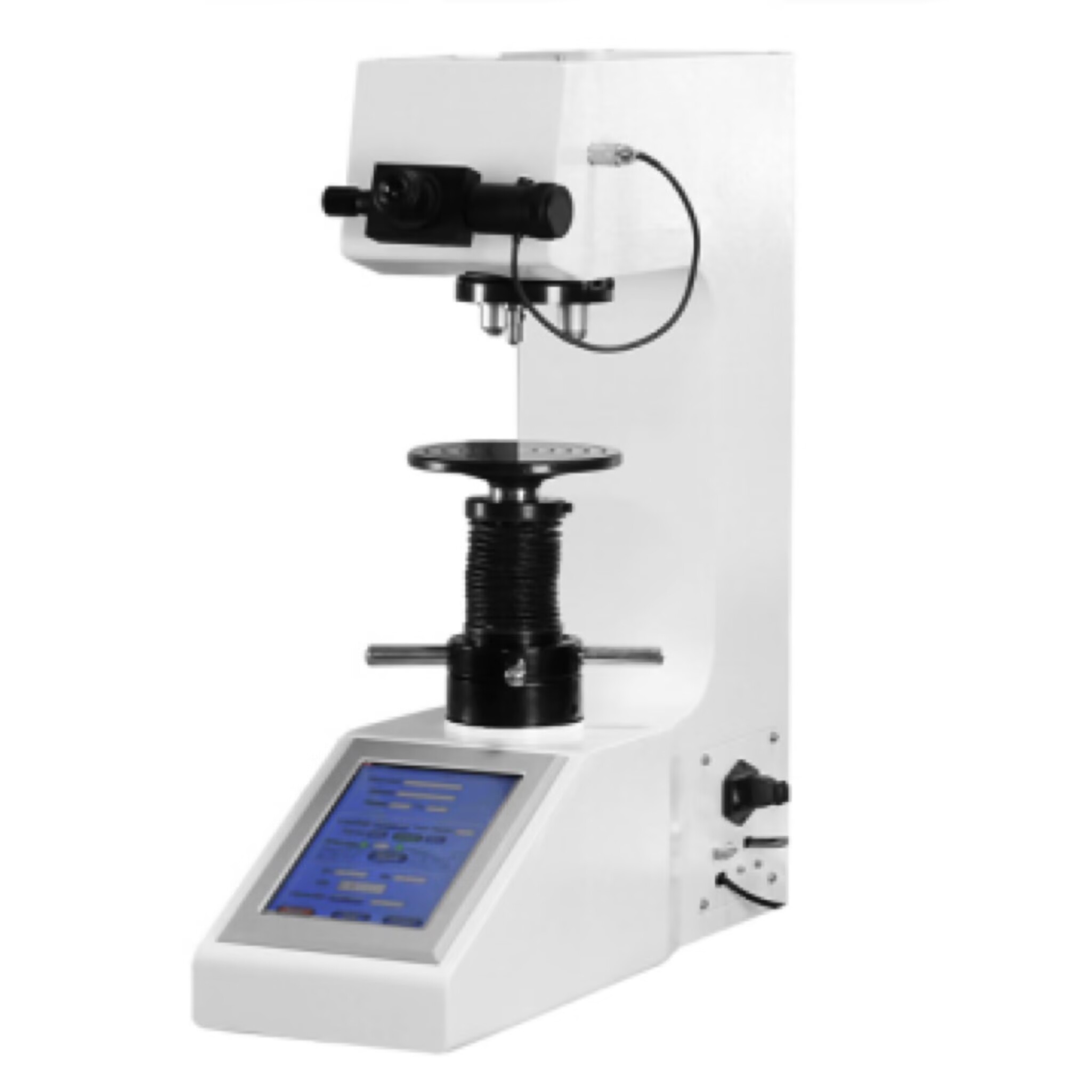

Gelişmiş Otomatik Kule Dijital Vickers Sertlik Denetleyicisi TMHV-5MDX/TMHV-10MDX/TMHV-30MDX/TMHV-50MDX
I. PrOduct Açıklamaİyon
TMHV-MDX otomatik kule dijital dokunmatik ekran Vickers sertlik tester bir model:
1. Çoklu test kuvveti ayarları, güç değerleri arasından seçim
2Otomatik kule.
3Sertlik değerleri otomatik olarak gösterilir.
4. 8 inçlik dokunmatik ekran arayüzü kolay işletim için
II.Ana Özellikleri
1Standartta belirtilen aralığın içindeki tüm test kuvvetlerini karşılayan çoklu test kuvvetleri.
2. 8 inçlik dokunmatik ekran arayüzü kolay kullanıcı çalışması için.
3Döner kule, ihtiyaç duyulduğunda düşük büyütme ile kapsamlı örnek profil taramasını sağlayan 10X ve 20X (5X ve 40X isteğe bağlıdır) iki farklı büyütme hedefi ile donatılmıştır.
4. Hem 10X hem de 20X (5X, 40X) farklı büyütme hedefleri ölçülebilir, 40X (opsiyonel).
5Sınav sırasında, girici ve objektif otomatik olarak birbirine geçiyor ve test noktası otomatik olarak kesin bir şekilde konumlandırılıyor.
6Kalibrasyon standart sertlik bloklarına veya uzunluk ölçeklerine göre gerçekleştirilebilir ve sertlik düzeltmesi otomatik olarak yüksek, orta ve düşük sertlik değerlerine göre yapılır.Sertlik değerlerini daha doğru hale getirmek.
7Çeşitli sertlik değerleri birbirlerine dönüştürülebilir.
8Tüm test parametreleri ve sonuçları, veri işleme ve denetim raporlarının çıkışını kolaylaştıran bir USB flash sürücüsüne Excel biçiminde kaydedilir.
9Test ayarları şifrelerle korunuyor.
10. Işık kaynağı, uzun ömürlü ve ampul değiştirilmesini gerektirmeyen LED lambaları kullanır.
11. Daha net görüntüler için yerleşik kamera (ihtiyaçlıdır).
12Çince ve İngilizce de dahil olmak üzere birçok dil mevcuttur.
13RS-232 arayüzü ile donatılmış, bir bilgisayara bağlanabilir (ifadesi).
III. Teknik parametrelers
| Model |
TMHV-5MDX |
TMHV-10MDX |
TMHV-30MDX |
TMHV-50MDX |
| Test gücü |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N) (0.2Kgf isteğe bağlıdır) |
0.3Kgf (2.94N), 0.5Kgf (4.90N),
1.0 Kgf ((9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N) |
0.5Kgf (4.90N),
1.0 Kgf (9.8N), 2.0Kgf ((19.6N), 2.5Kgf ((24.5N), 3.0Kgf ((29.4N), 5.0Kgf ((49.0N), 10.0Kgf ((98.0N), 15.0Kgf ((147N), 20.0Kgf ((196N), 30.0Kgf ((294N)
0.3Kgf (ihtimal)
|
1.0 Kgf ((9.8N),
2.0Kgf(19.6N),
2.5Kgf ((24.5N),
3.0Kgf(29.4N),
5.0Kgf ((49.0N),
10.0Kgf ((98.0N), 15.0Kgf ((147N),
20.0Kgf ((196N),
30.0 Kgf ((294N), 40.0Kgf ((392N),
50.0Kgf ((490N)
(0.5kgf isteğe bağlı) |
| Standartları uygulayın |
GBT4340.1, GBT43402, ASTM_E92 |
| Sertlik değerinin dönüştürülmesi |
GB1172-99 ve ASTM standartlarına göre |
| Doğruluk uyumludur |
JJG260-91, JIS B 7725, JIS B 7734, GB/ T3430.2-99
ASTM E-384, ISO 6507-2, ISO 4546 |
| Yükleme yöntemi |
Otomatik yükleme / tutma / boşaltma |
| Kule mekanizmasını döndürün. |
Otomatik, manuel.
Hedef - indenter - hedef otomatik anahtar dönmesi.
Otomatik kule, hedef başının otomatik olarak değiştirilmesi için manuel olarak kuleyi döndürmek zorunda kalmadan hızlı ve basit bir işlem sırası sağlar.
Objektif lensinin merkezi, 1 mikron'dan daha az bir hata ile yüksek hassasiyetle giricinin merkeziyle eş zamanlı olur.tam örnek basıncı konumlandırmasını ve objektif merceğin ayarlanabilir merkez konumunu sağlamak. |
| En düşük test birimi |
0.01 mu m |
| Veri çıkışı |
LCD ekranı EXCEL biçiminde bir USB sürücüsüne doğrudan okur ve kaydeder |
| Ligerini dönüştür |
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T |
| Sertlik deneme aralığı |
8~2900HV |
| Güç uygulamayı test edin. |
Otomatik (yükleme, tutma, boşaltma) |
| Ölçme gözlüğü |
Elektronik 10X (15X isteğe bağlı) |
| Objektif lensleri |
- Evet.10x,- Evet.20x (5X, 40X isteğe bağlı) |
| Toplam büyütme |
100X, 200X (50X, 400X isteğe bağlı) |
| Test gücü tutma süresi |
1 ~ 99'lar |
| En fazla izin verilen numune yüksekliği |
180 mm |
| Girinti merkezi ile dış duvara olan mesafe |
160 mm |
| Boyut |
580*190*700 mm |
| Ağırlık |
Yaklaşık 55 kilo. |
| Güç kaynağı |
AC220V+% 5, 50-60 Hz |
IV.Operasyon arayüzü
Ana arayüz ölçmek olabilir11Vickers ölçeği (50MDX) türleri.
Sertlik değeri düzeltmesi Test gücü düzeltmesi
V.Standart eklenti
