TR220, mekatronik tasarıma, dahili yüksek performanslı ARM işlemciye sahip ve ISO, DIN, ANSI, JIS gibi birçok ulusal standartla uyumlu taşınabilir bir yüzey pürüzlülüğü test cihazıdır. Yüksek ölçüm doğruluğu, geniş ölçüm aralığı, kolay kullanım, taşınabilirlik ve kararlı çalışma özelliklerine sahiptir. Ayrıca büyük veri depolama kapasitesi, düşük güç tüketimi, otomatik uyku modu gibi özelliklere de sahiptir. Cihaz, dahili yüksek kapasiteli polimer lityum pile sahip, entegre bir sensör ana bilgisayarıdır; uzun süreli ölçüm çalışmaları için uygundur ve veri ölçümü, ekranı, depolaması, Bluetooth yazdırma gibi işlevleri yerine getirebilir. Cihaz, eğimli yüzey sensörü, küçük delik sensörü, derin oluk sensörü ve ölçüm platformu gibi isteğe bağlı aksesuarlarla birlikte sunulmaktadır. Otomotiv imalatı, makine işleme, metal işleme ekipmanları, baskı ve ambalaj, kalıp döküm gibi birçok alanda yüzey pürüzlülüğü denetiminde yaygın olarak kullanılmaktadır.Ürün Özellikleri
l Geniş aralık, çok parametreli, 14 pürüzlülük parametresi ölçülebilir: Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
l Mekatronik tasarım, küçük boyut, hafiflik, taşıması kolay, kullanımı kolay;
l Yarım çevreleyen kılavuza sahip iğne ucu, ölçüm aralığını iyileştirir;
l Gauss.D_P.RC.PC_RC Filtre Yöntemi;
l ISO, DIN, ANSI, JIS dört standartla uyumlu;
l Ekran tam bilgi dolu, sezgisel ve tüm parametreleri ve grafikleri görüntüleyebilir;
l Ekran LCD, yüksek parlaklık ve ölü alan olmadan popüler 2.0' IPS ekranı kullanır, çeşitli durumlar için uygundur;
l 1000mAh lityum iyon şarj edilebilir pil kullanarak, hafıza etkisi olmadan uzun süre çalışabilir;
l Büyük kapasiteli veri depolama, 500 set ham veri ve dalga formu depolayabilir;
l Otomatik kapanma işlevi ve düşük güç tüketimli donanım ve yazılım tasarımı, cihazın uzun süre çalışmasını sağlar, bu da her türlü saha kullanımı için uygundur;
l Ölçüm raporlarını gerçek zamanlı olarak yazdırmak için özel bir Bluetooth yazıcıya bağlanabilir;
l Sensör, sensör iğne ucunu etkili bir şekilde koruyan ve ölçüm doğruluğunu sağlayan bir koruma cihazına sahiptir;
l Veri hesaplama ve işleme için düşük güçlü ARM mikroişlemci kullanır, yüksek hassasiyetli op-amp'lar ve ADC'yi benimser, ölçüm doğruluğunu ve hesaplama hızını büyük ölçüde iyileştirir;
l Dalga formu ve oran eğrisi görüntülemeyi destekler;
l Çince/İngilizce dil seçenekleri.
Temel Parametreler
Tespit prensibi
| endüktif |
Maksimum tahrik mesafesi |
≤ 1 7 . 5 m m |
Ölçüm aralığı |
| Ra,Rq: 0.005μm ～32μm; |
Ölçüm aralığı |
Ra,Rq: 0.005μm ～32μm; |
Rz,Ry,Rt,Rp,Rm: 0.02μm～320μm;
Rsm, Rs: 1mm;
Rmr: 0~100%;
İğne ucu yarıçapı
|
| 5 μ m |
Doğruluk |
0.001μ m |
İğne ucu malzemesi |
| elmas |
Değer hatası |
≤ ±8% |
Ölçülen kuvvet |
| ≤4mN |
Değer Değişkenliği |
≤ 5% |
İğne ucu açısı |
| 90° |
Güç kaynağı |
Dahili lityum-iyon şarj edilebilir pil/ |
harici güç adaptörü
Lider boyuna yarıçapı
|
| 45mm |
Veri çıkışı |
Bluetooth/USB |
Parametre ölçümü |
| Ra. Rq . Rz . Rt . Rp. Rv . RS . RSm . Rsk . Rku . RPc .Ry. Rmax. R3z |
Örnek uzunluğu |
| 0.25mm, 0.80mm, 2.50mm |
Değerlendirme uzunluğu |
| 1L~5L isteğe bağlı (L örnek uzunluğudur) |
Genel boyut |
| 156mm × 55mm × 46.5 mm |
Cihaz ağırlığı |
| ≦ 398 g |
Çalışma ortamı |
| Sıcaklık: -20℃～40℃; Bağıl nem: |
< %90, titreşim yok, çevrede aşındırıcı madde yokİsteğe bağlı aksesuarlar |
| Eğri yüzey sensörleri, küçük delik sensörleri, oluk sensörleri, derin oluk sensörleri, uzatma çubukları, Bluetooth yazıcılar, ölçüm platformları |

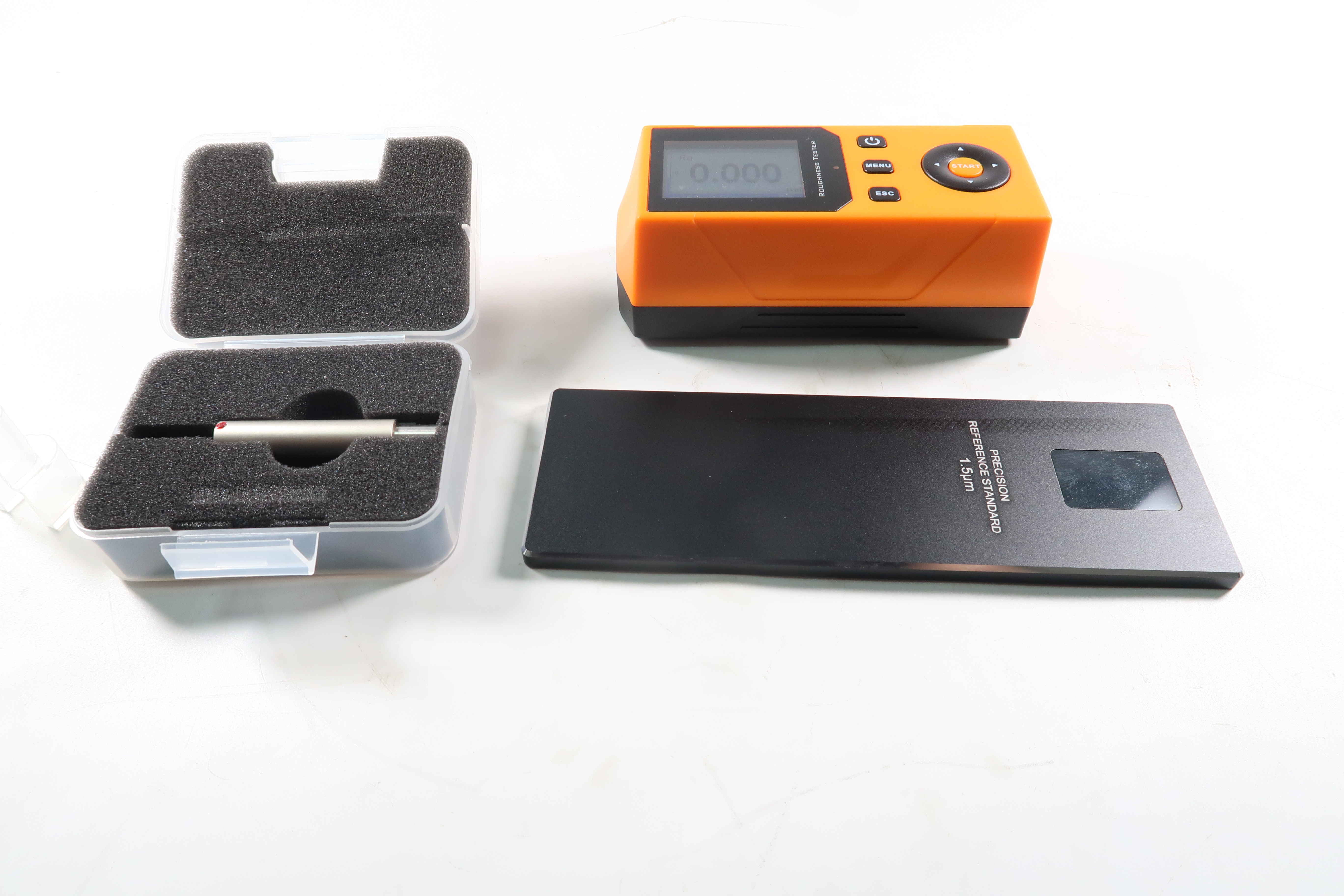

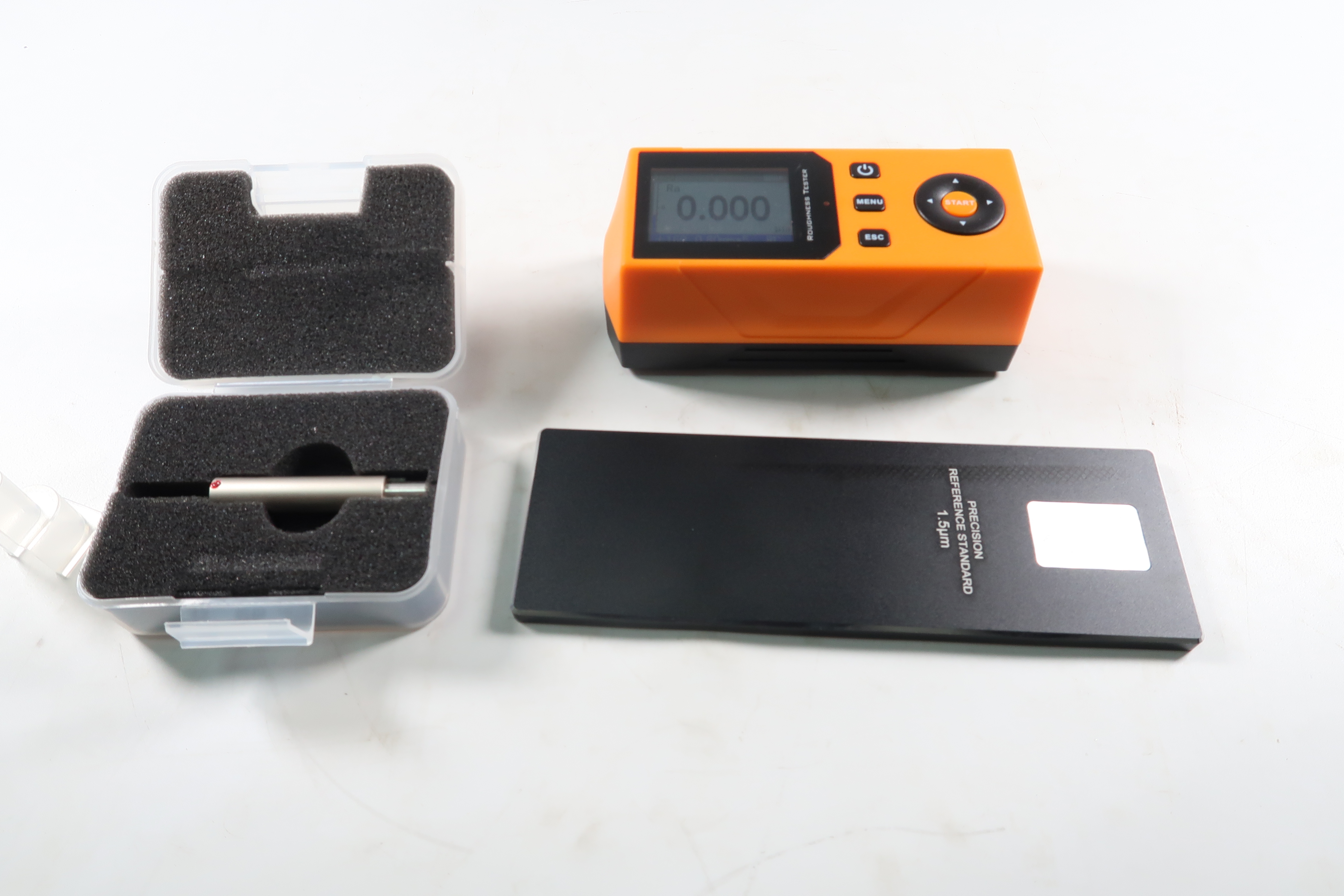

Standart Konfigürasyonlar |
Sıra numarası
| Adı |
Miktar |
Not |
1 |
|
1 |
|
|
| Sensör kutusu |
1 |
|
|
| Standart Sensör |
1 |
|
|
| Veri kablosu (şarj kablosu) |
1 |
|
|

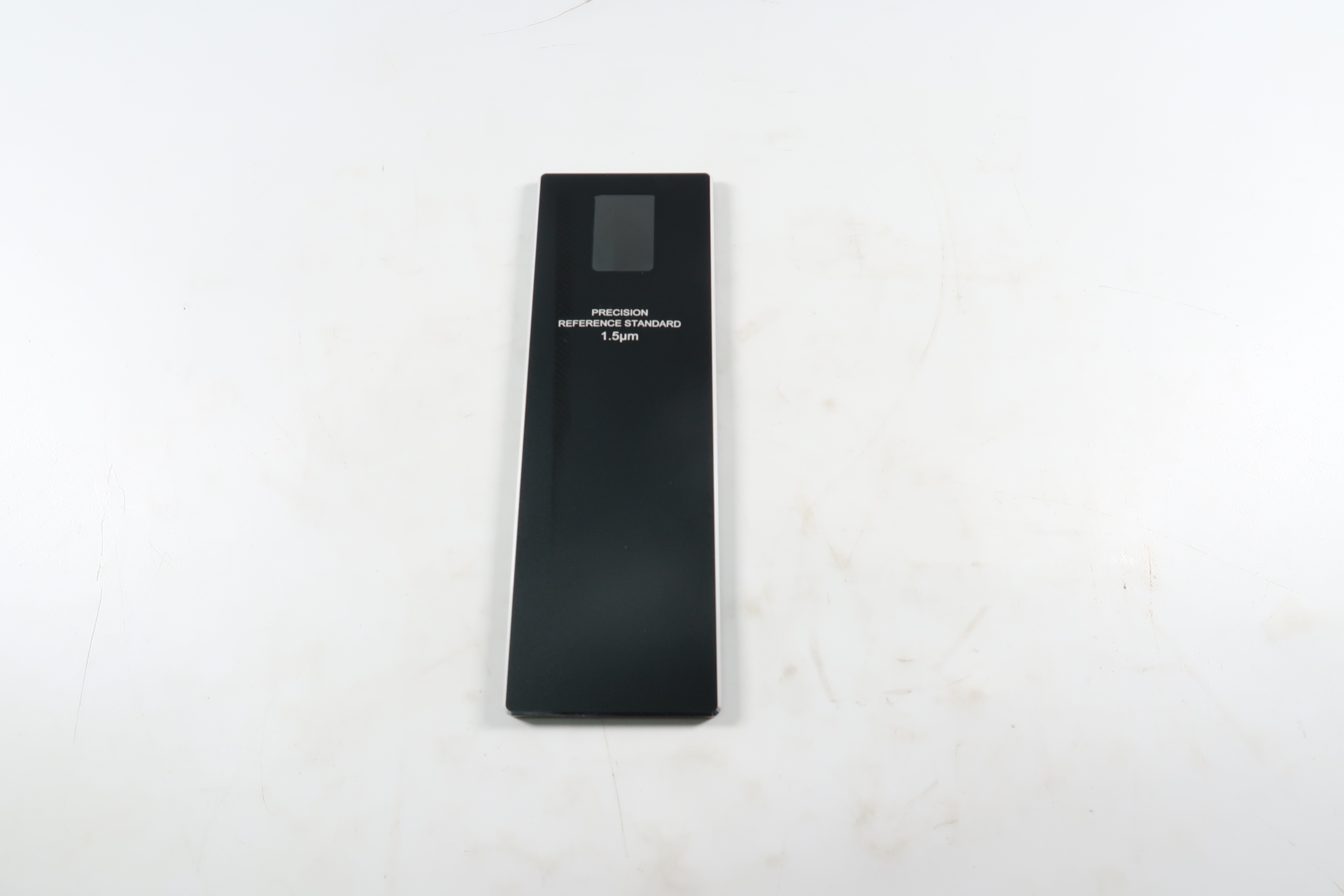

| Pürüzlülük standart test bloğu |
1 |
|
|
| 5V/2A Şarj Cihazı |
1 |
|
|
| Kullanım Kılavuzu |
1 |
|
|
| Sertifika |
1 |
|
|
| Garanti kartı |
1 |
|
|

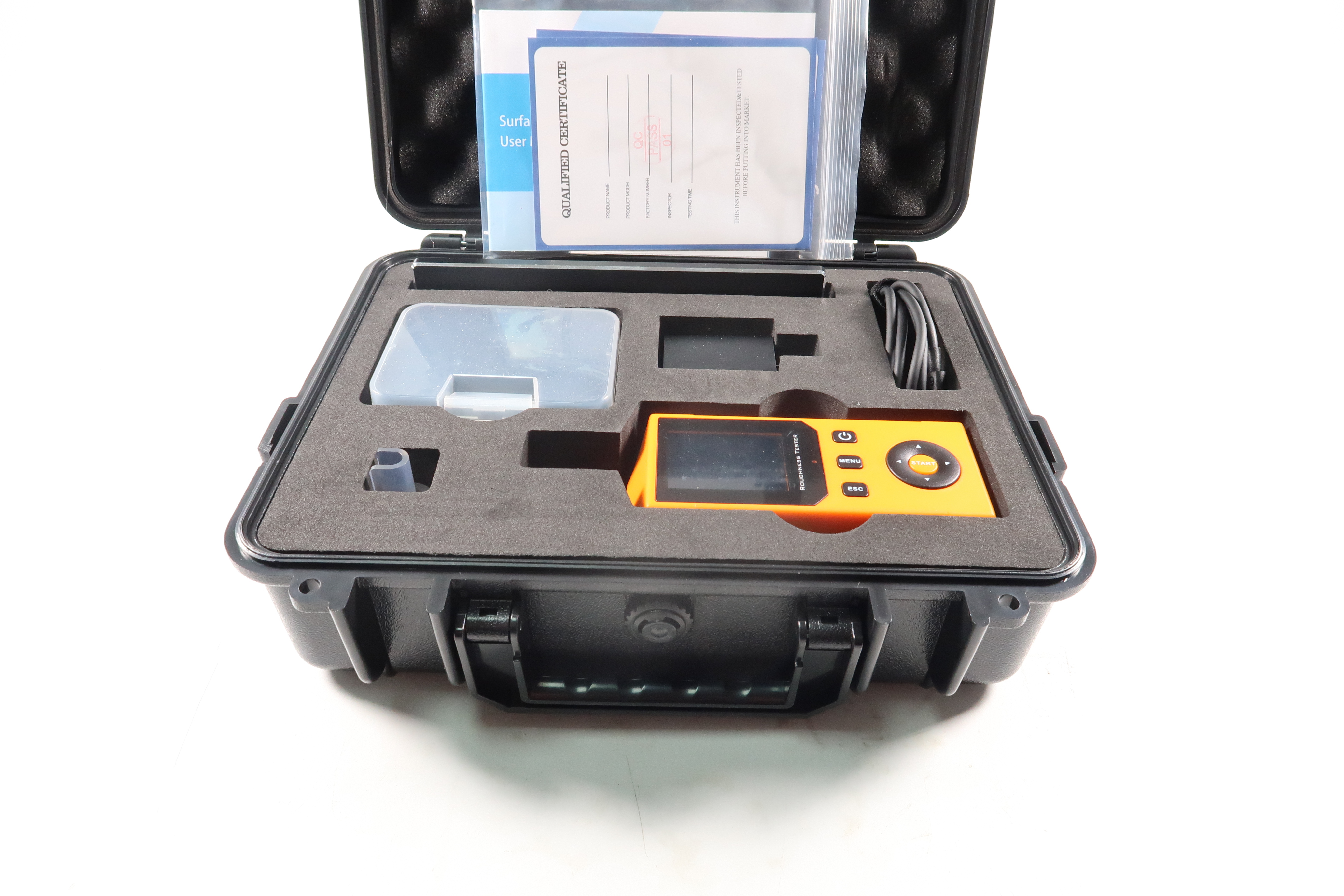

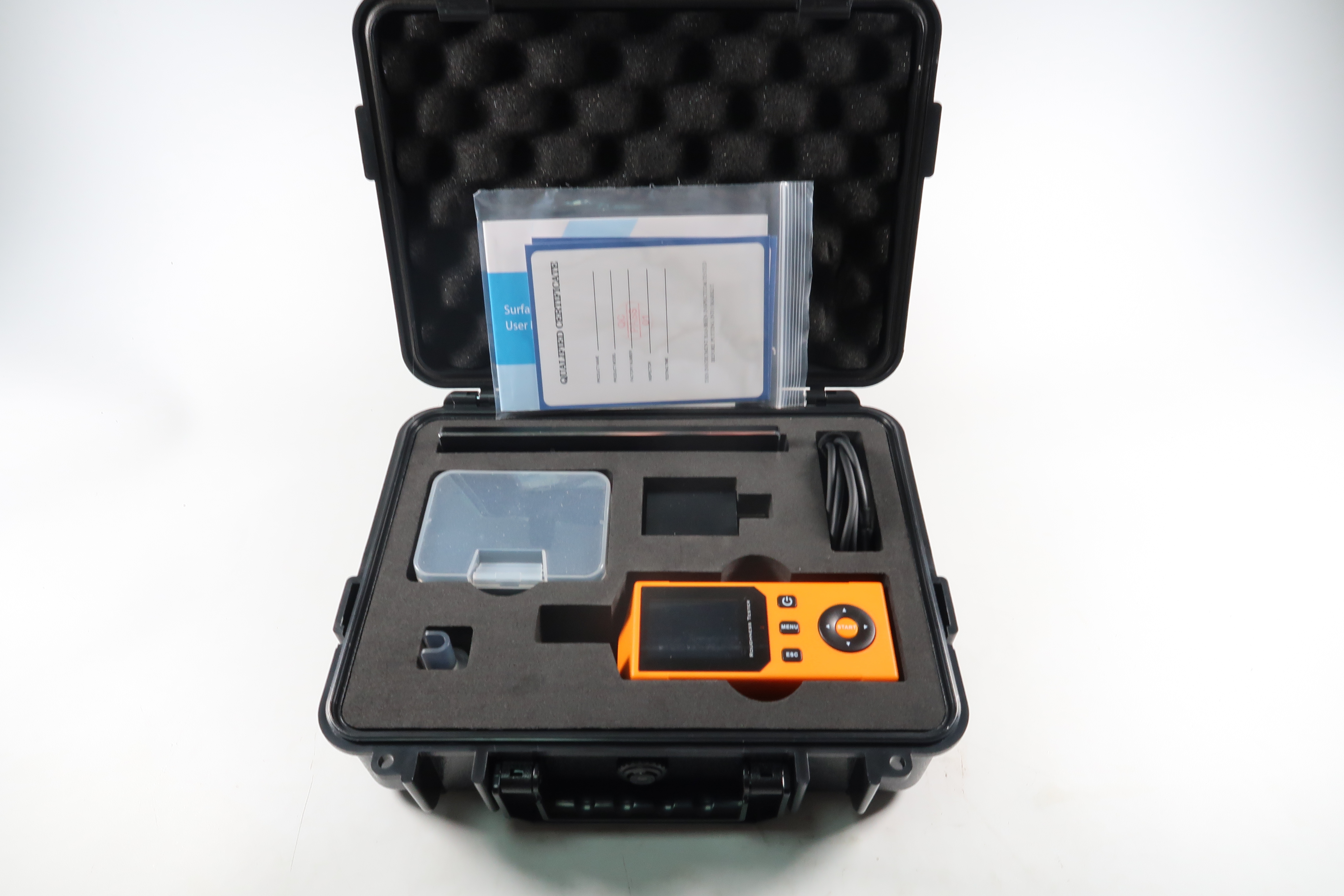

| Cihaz kutusu |
1 |
|
|
