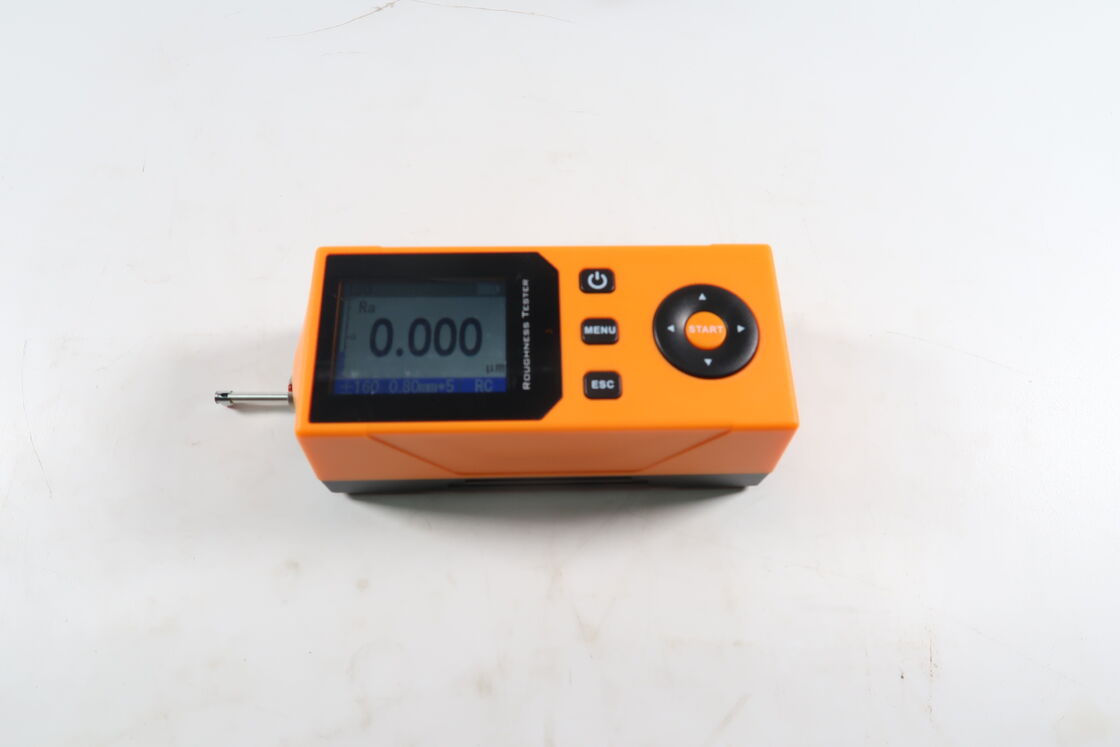

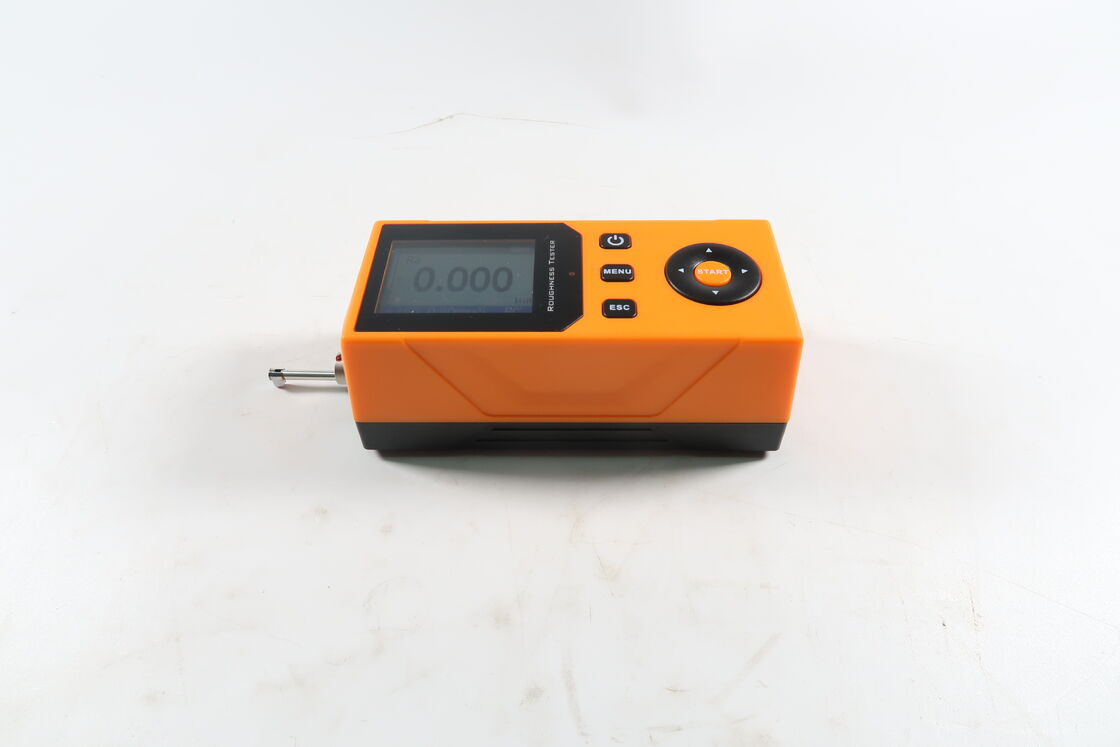

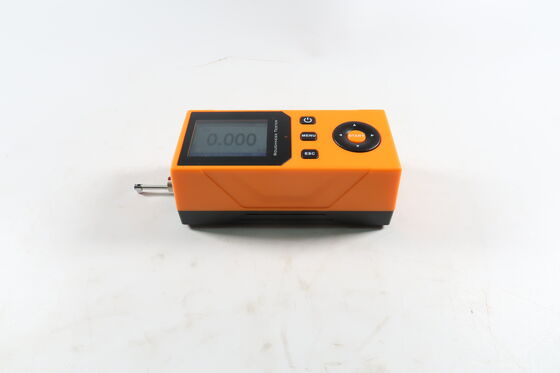

TR220 taşınabilir bir yüzey kabalığı test cihazıdır.mekatronik tasarımı, yerleşik yüksek performanslı ARM işlemcisi ve ISO, DIN, ANSI, JIS vb. gibi birçok ulusal standart ile uyumludur. Yüksek ölçüm doğruluğu özelliklerine sahiptir,Geniş ölçüm aralığı, kolay çalışma, taşınabilir ve kararlı çalışma ve büyük bir veri depolama kapasitesine, düşük güç tüketimine, otomatik uykuya sahip.Araç bir sensör ev sahibi entegre enstrüman, yerleşik yüksek kapasiteli polimer lityum bataryası, ölçüm işi için uzun zaman, veri ölçümü, görüntüleme, depolama, Bluetooth baskı ve diğer işlevleri elde edebilir.Enstrüman, eğri yüzey sensörü gibi isteğe bağlı aksesuarlar ile mevcuttur., küçük delik sensörü, derin oluk sensörü ve ölçüm platformu.Metal işleme ekipmanları, baskı ve ambalajlama, kalıp dökme vb.
Ürün Özellikleri
l Geniş menzilli, çok parametreli, 14 kabalık parametresi ölçülebilir: Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
l Mekatronik tasarım, küçük boyut, hafif ağırlık, taşınması kolay, kullanımı kolay;
l Yarım çevrili kılavuzlu kalem kullanmak ölçüm aralığını iyileştirir;
l Gauss.DP_RC.PC_RC Filtre Yöntemini;
l ISO, DIN, ANSI, JIS dört standart ile uyumludur;
l Ekran bilgi dolu, sezgisel ve tüm parametreleri ve grafikleri gösterebilir;
LCD ekranı, çeşitli durumlar için uygun yüksek parlaklık ve ölü boşluk olmayan popüler 2.0' IPS ekranını benimser.
l 1000mAh lityum iyonlu şarj edilebilir bataryayı kullanarak, hafıza etkisi olmadan uzun süre çalışabilir;
l Büyük kapasiteli veri depolama, 500 adet ham veri ve dalga biçimi depolayabilir;
l Otomatik kapatma fonksiyonu ve düşük güçlü donanım ve yazılım tasarımı, aletin her türlü yerinde kullanım için uygun olan uzun süre çalışmasını sağlar;
l Gerçek zamanlı olarak ölçüm raporlarını yazdırmak için özel bir Bluetooth yazıcısına bağlanabilir;
Sensör, sensör kalemini etkili bir şekilde koruyan ve ölçüm doğruluğunu sağlayan bir koruma cihazına sahiptir.
l Verilerin hesaplanması ve işlenmesi için düşük güçlü ARM mikroprosesör kullanmak, yüksek hassasiyetli op-amp ve ADC'yi benimsemek, ölçüm doğruluğunu ve hesaplama hızını büyük ölçüde iyileştirmek;
l Dalga şekli gösterimi ve hız eğrisi desteği;
Çince/İngilizce dil seçenekleri.
Temel parametreler
| Bulma prensibi | endüktif | Maksimum sürüş süresi | ≤ 17.5 m m |
| Ölçme aralığı | 320 μm | Ölçme aralığı | Ra,Rq: 0,005μm ¢32μm; Rz,Ry,Rt,Rp,Rm: 0.02μm320μm; Rsm, Rs: 1 mm; Rmr: 0~100%; |
| İğne ucunun yarıçapı | 5 μm | Doğruluk | 0.001 μm |
| İğne ucu malzemesi | elmas | Değer hatası | ≤ ± 8% |
| Ölçülen kuvvet | ≤4mN | Değer Değişkenliği | % ≤ 5 |
| İğne kalem açısı | 90° | Güç kaynağı | Dahili lityum iyonlu şarj edilebilir pil/ Dış güç adaptörü |
| Leader boylam radyüsü | 45 mm | Veri çıkışı | Bluetooth/USB |
| Parametre ölçümü | Ra. Rq. Rz. Rt. Rp. Rv. RS. RSm. Rsk. Rku. RPc. Ry. Rmax. R3z |
| Örnek uzunluğu | 0.25mm, 0.80mm, 2.50mm. |
| Değerlendirme süresi | 1L~5L isteğe bağlı (L örnek uzunluğu) |
| Toplam boyut | 156 mm × 55 mm × 46,5 mm |
| Araç ağırlığı | 398 g |
| Çalışma ortamı | Sıcaklık: -20°C~40°C; göreceli nem: < 90%, titreşim yok, çevredeki koroziv ortam yok |
| İsteğe bağlı aksesuarlar | Kavisli yüzey sensörleri, küçük delik sensörleri, oluk sensörleri, derin oluk sensörleri, uzatma çubukları, Bluetooth yazıcıları, ölçüm platformları |

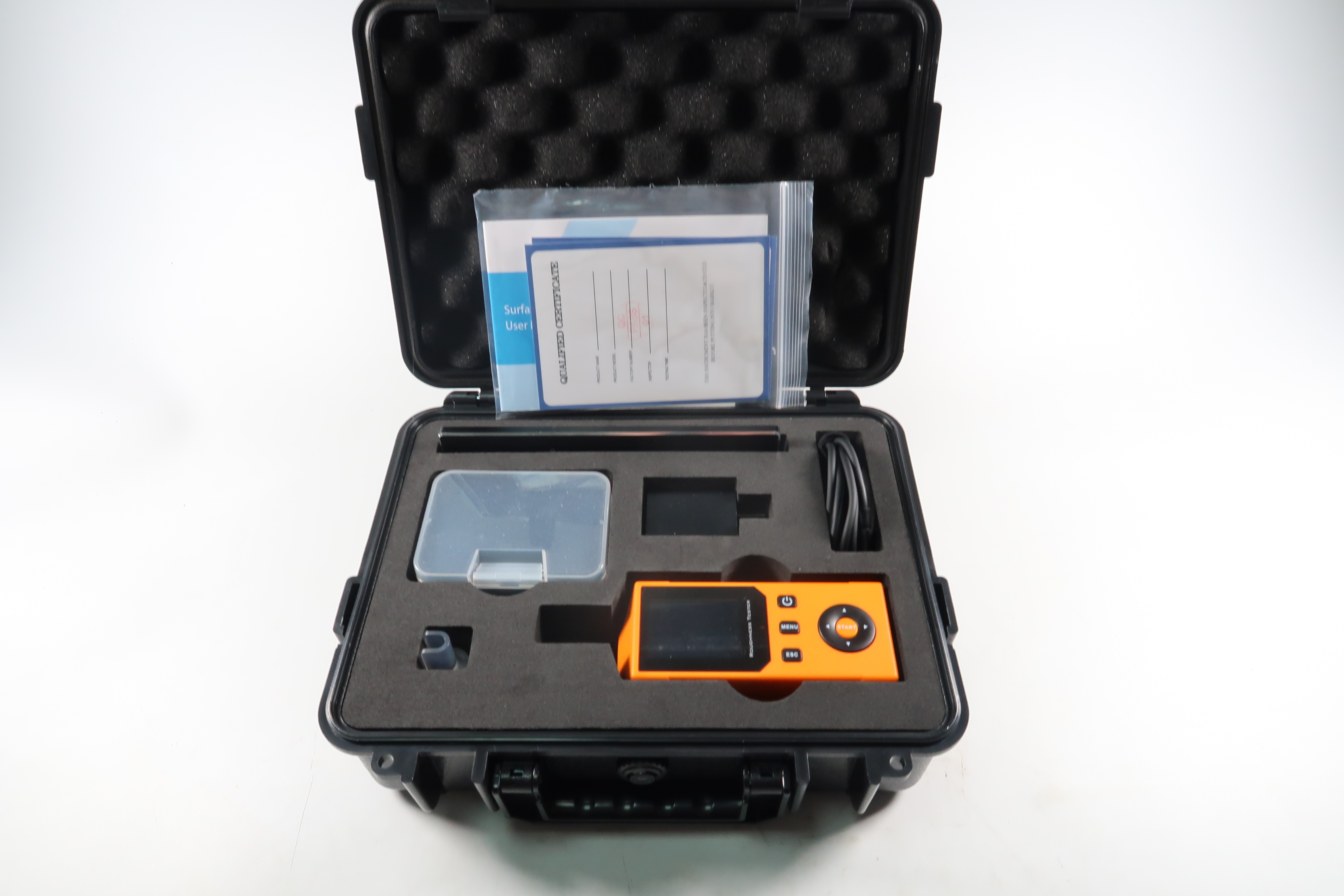

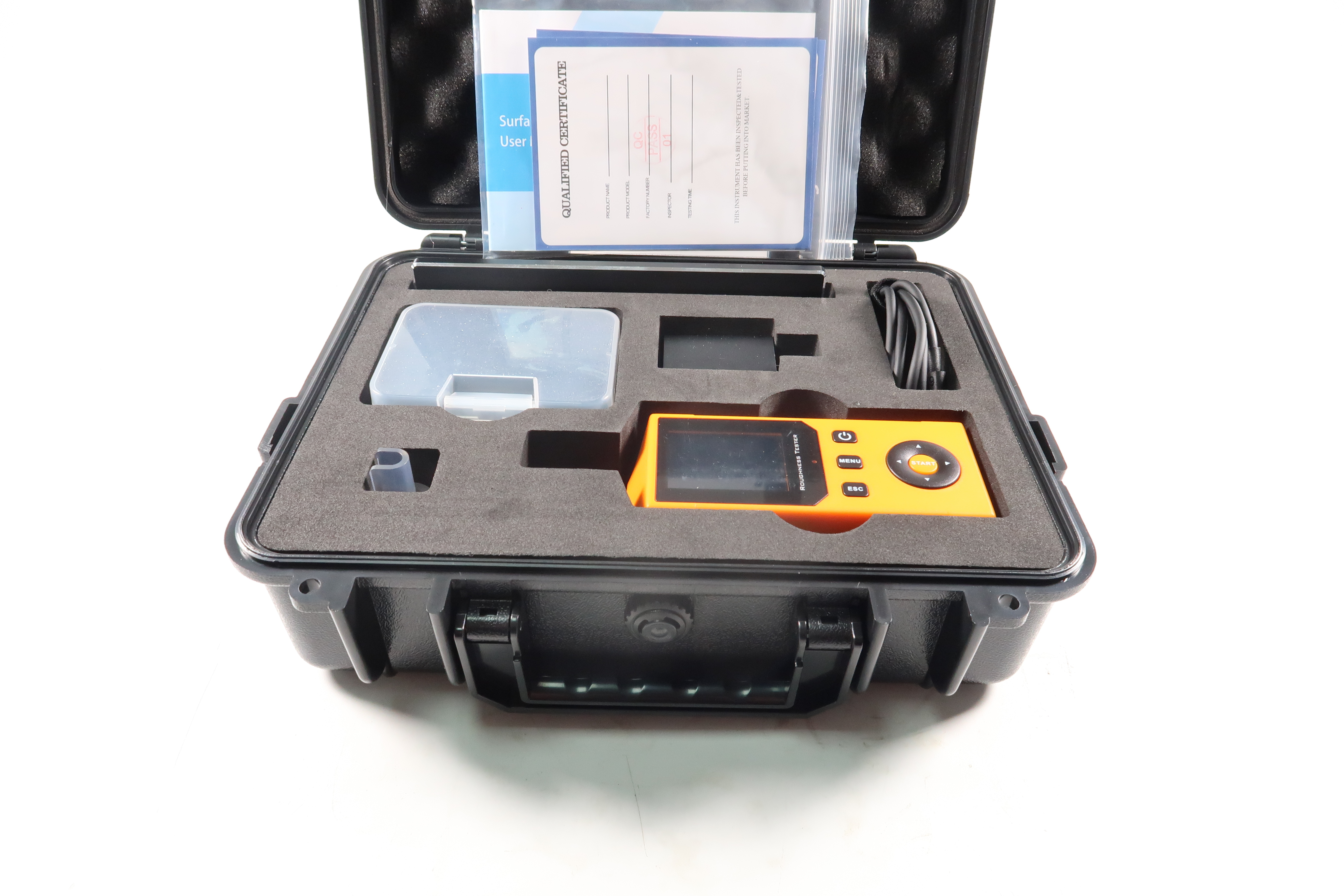

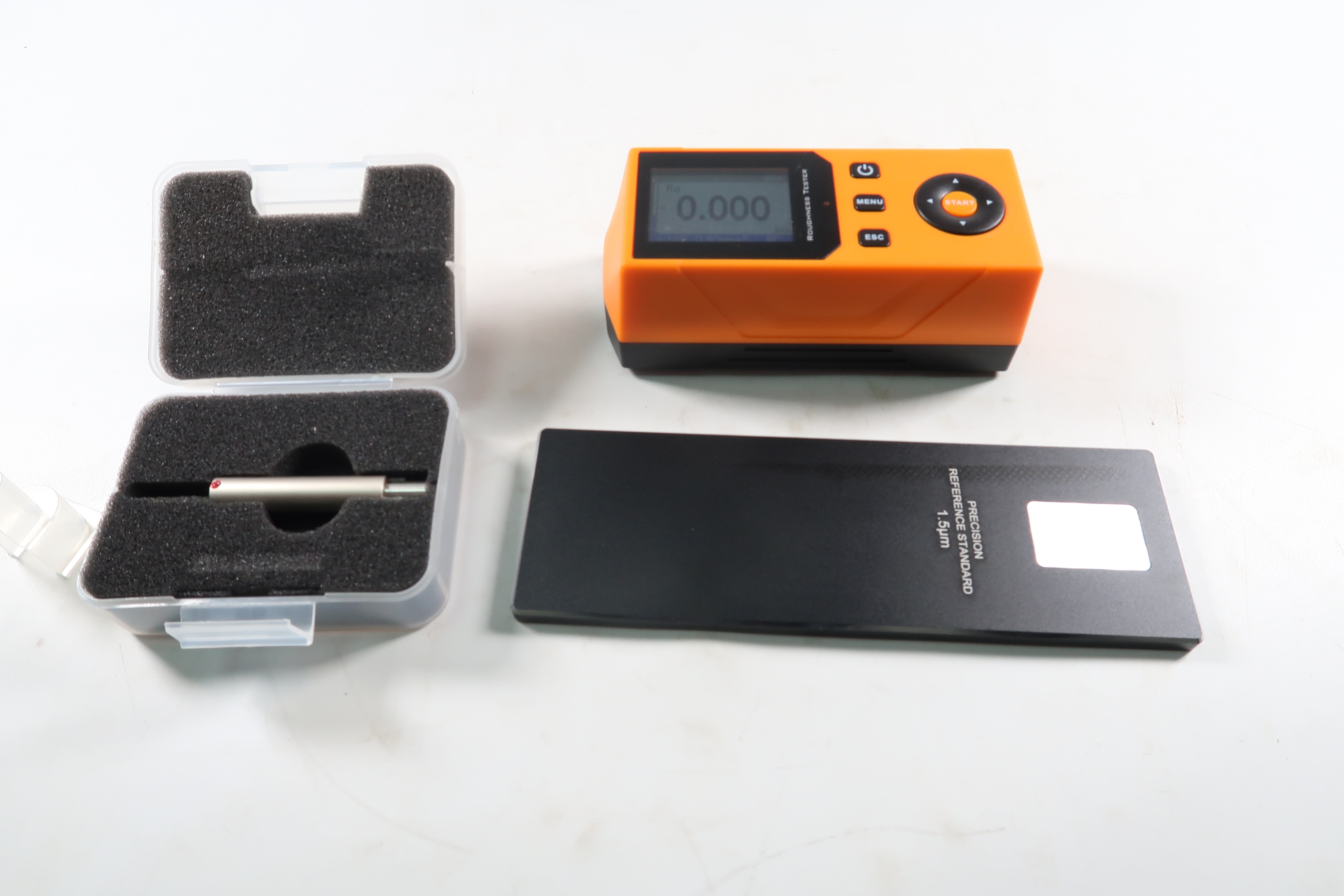

Standart Yapılandırmalar
| Seri numarası | Adı | miktarı | Not: |
| 1 | Kabalık testi sunucusu | 1 | |
| 2 | Sensör kılıcı | 1 | |
| 3 | Standart Sensör | 1 | |
| 4 | Veri kablosu (şarj kablosu) | 1 | |
| 5 | Kabalık standart test bloğu | 1 | |
| 6 | 5V/2A şarj cihazı | 1 | |
| 7 | Kılavuz | 1 | |
| 8 | Sertifika | 1 | |
| 9 | Garanti kartı | 1 | |
| 10 | Araç kutusu | 1 | |
Uygulama senaryoları
