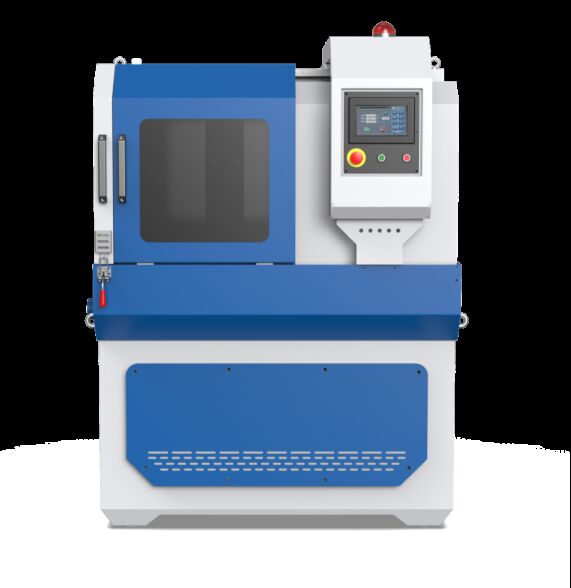

TMETALL-400 Büyük Metallografik Örnek Kesme Makinesi

2. Doğrama kesme, düz itme kesme, süpürme kesme ve üç fonksiyonel kesme yöntemi. Keserken, iş parçasını hızlı kesme amacına ulaşmak için kesme hızı malzemenin sertliğine göre ayarlanabilir. Çelik katı silindir kesilirken, farklı kesme yöntemleri seçilebilir.

3. Kesme odasının temizliğini ve mil motorunun güvenliğini kolaylaştırmak için elektromekanik ayrım benimsenmiştir; kesme odası motoru su geçirmez izolasyon ile korunmaktadır. Numunenin tüm kesme işlemini kullanıcının kolayca gözlemleyebilmesi için kesme odasının güvenlik koruma kapısına büyük bir gözlem penceresi takılmıştır; kesme odasının tüm alanının etkili aydınlatılmasını sağlamak için kesme odasına LED aydınlatma lambası takılmıştır; çalışma odasındaki parlaklık ve netlik artırılmıştır;

4. Tasarım daha insancıldır, ergonomi prensibini kullanır. En büyük özellik: düşük gürültü, kullanımı kolay, güzel görünüm, kullanımı güvenli. Laboratuvar numune hazırlama için gerekli ekipmanlardan biridir.

Gövde formu; dikey. Ana olarak üst kısım (güvenlik kapağı), orta kısım (çerçeve), sağ sürgülü kapı, yan açılır kapı, alt çerçeve (elektrik kutusu), fikstür, yıkama su tabancası ve soğutma suyu tankından (bağımsız) oluşur.

Büyük iş parçalarının büyük hacimli kesilmesi için tasarlanan bu kesme makinesi, makine parçalarının bakımını ve büyük iş parçalarının kullanımını kolaylaştırır. Sürgülü kapılar ve menteşeli kapılar size daha fazla alan ve sınırsız erişim sağlar, bu da büyük iş parçalarının doğru yere yüklenmesini kolaylaştırır. İş parçası ayrıca kesme odasına yukarıdan, önden, soldan, 3.

Çalışma alanı, kesme sırasında gözlem için şeffaf bir koruyucu kapakla tamamen kapatılmıştır. Soğutma suyu depolama soğutucu sağlamak için donatılmıştır, soğutucu olarak musluk suyu kullanmaktan kaçının. Kesme işi tamamlandıktan sonra, sol taraftaki musluğu durulayın, iç çöpü durulayın ve güvenlik kapısını kapatın.

II．Ana teknik parametreKesme yöntemi: Doğrama kesme, düz itme kesme, süpürme kesme

Kesme hızı:0.01-1mm/s (ayarlama adımı 0.01)

Sıfırlama modu: Otomatik

Kontrol sistemi: PLC 7” dokunmatik LCD ekran

Mil dönüş hızı:2800rpm

Maks. strok: Z ekseni 130mm; Y ekseni 200mm; X ekseni 100mm

Çalışma masası boyutu:128*320mm 180*320mm

Maks. çap: φ 130mm

Kesme bıçağı:400*4*32mm

Kesme Gücü:4KW

Voltaj:380V/ 50Hz

Boyut:1350*1100*1750mm (U×G×Y)

I

Otomatik çalışma, kademeli motor kontrolü, dokunmatik ekran kullanımı ile Y ekseni yönü, X ekseni yönü, Z ekseni yönü olarak ayrılır.Elektrik kontrol şartnamesi1.Elektronik kontrol prensibiOtomatik ekipman için kesme ekipmanı, PLC kullanarak, 7 inç LCD dokunmatik ekran ile. Sistem güç girişi: üç fazlı dört telli AC380V 50Hz.

IV．

Fonksiyon tanıtımı

Otomatik çalışma, kademeli motor kontrolü, dokunmatik ekran kullanımı ile Y ekseni yönü, X ekseni yönü, Z ekseni yönü olarak ayrılır.Panelde bir dokunmatik ekran ve başlat, durdur ve acil durdurma için düğme anahtarları bulunur. Ekipman güçlendirildikten sonra, ana güç anahtarını açın, başlat düğmesine basın, sistem güçlendirilecektir ve durdur düğmesine basın, sistem kapatılacaktır. Acil durdurma düğmesi sistemin acil durdurma düğmesidir. Sistemin eylemini durdurmak için basın.İşletim ekranı aşağıdaki gibidir1) Ana arayüz

4) X Görüntü-işletim resmi

Kesme etkisi resmi

Paketleme listesi

Ad       Display the function of the equipment and equipment parameters and precautions.     ModelBirim Miktar         NotAna makine       set 1 Su tankı (Su pompası dahil) set             1   Çıkış borusu               adet 2 Çıkış borusu             1 Giriş borusu adet 1             Tokalı halka   adet             Anahtar   adet             Kılavuz   adet 1               Sertifika   adet 1               Paketleme listesi
