TMP-10S/TMP-20S
(Çok noktalı basınç ve merkez basıncı) tam otomatik metalografik taşlama ve parlatma makinesi
I. Ürün Tanıtımı
TMP-10S/TMP-20S tam otomatik metalografik taşlama ve parlatma makinesi eş zamanlı olarak destekler:
- Çoklu numuneler bağımsız olarak yüklenir
- Numune tablasının merkezine yükleme
Aynı anda altı numune sıkıştırılabilir ve tam otomatik taşlama ve parlatma işlemini gerçekleştirmek için dört kanallı bir otomatik damlalık (isteğe bağlı) yapılandırılabilir.

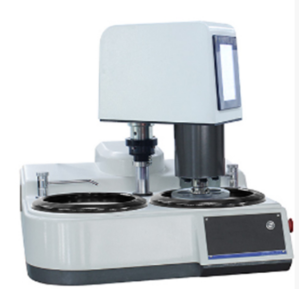

Tek disk Çift disk
II. Ürün Özellikleri
1.TMP-10S/TMP-20S tam otomatik tek ve çift diskli metalografik taşlama ve parlatma makinesi, destekler:
- Çoklu numunelerin bağımsız olarak yüklenmesi
Numune tablası merkez yüklemesi, tüm taşlama ve parlatma işlemini tamamlamak için aynı anda altı (8 numuneye kadar özelleştirilebilir) numuneyi sabitleme, her numunenin eksiksiz bir düzlemde taşlanmasını sağlar
2.Taşlama ve parlatma diskleri ve numune diskleri: Hız, taşlama ve parlatma süresi, dönme yönü, su vanası kapatma vb. gibi tüm taşlama ve parlatma parametrelerini ayarlayın ve çalıştırın ve kolay erişim için otomatik olarak kaydedin;
3.PLC + 1KW yüksek güçlü motor
4.Tork için iki ayrı 1KW yüksek güçlü motor (TMP-10S tek motordur) kullanılır ve tork, hızdan bağımsız olarak büyük ve sabittir;
5.Hız aralığı geniştir, dakikada 5 devirden dakikada 1000 devire (maksimum dakikada 1500 devir) kadar.
6.Döner tablanın hızlı çalıştırılması ve durdurulması, döner tabla 2 saniyede dönmeyi durdurur;
7.Hız, taşlama ve parlatma süresi, dönme yönü, su vanası kapatma vb. dahil olmak üzere tüm taşlama ve parlatma parametreleri, kolay erişim için otomatik olarak kaydedilir;
8.İthal PLC markası, güvenilir kalite;
9.Taşlama ve parlatma parametrelerinin kolay ayarlanması için dokunmatik ekran arayüzü;
10.3 Çalışma modu:
Numune malzemesine veya kullanıcı tercihine göre, 99 set işlem (proses) ayarlanabilir ve çağrılabilir, her bir işlem seti 10 adım işlem parametresi içerebilir (her bir işlem, belirli bir taşlama veya parlatma işlemi parametreleri adımı için: taşlama disklerinin ve taşlama kafalarının dönme hızı, taşlama ve parlatma süresi...)
Taşlama ve parlatma işleminin her bir adımına göre, 30 işlem parametresi ayarlanabilir ve çağrılabilir: taşlama taşı ve taşlama kafası dönme hızı, taşlama ve parlatma süresi, su açma/kapama...
Cihazın bir işlevini ayrı olarak çalıştırın
TMP-10S Otomatik arayüzü TMP-20S Çoklu işlem arayüzü TMP-20S Manuel arayüz
11. 100 işlem saklayın, içe ve dışa aktarın;
12. Numune taşlama katmanı kalınlık kontrolü: Numunenin belirlenen konuma taşlanacak miktarını hassas bir şekilde kontrol edin (isteğe bağlı);
13.Dahili 1 veya 4 veya 6 kanallı otomatik damlalık (isteğe bağlı):
1) Taşlama ve parlatma makinesinin ana ünitesi, dört kanallı damlalığı kontrol eder. Damlaların türü ve hızı, taşlama ve parlatma makinesi tarafından talimatlandırılır
2) Damlalığın üç çalışma modu vardır: manuel, çevrimiçi ve tam otomatik
3) Parlatma makinesine bağlayın ve taşlama ve parlatma makinesi tarafından ayarlanan taşlama ve parlatma parametrelerine göre damlatın; Her mod bağımsız olarak ayarlanabilir: damlama hızı, damlama süresi
14. Taşlama kafası elektromanyetik otomatik kilitleme, manuel taşlama kafası kilitleme anahtarının yerini alır, bu daha uygundur;
15. Manyetik yapışmaz plakanın kolay değiştirilmesiyle, çeşitli numunelerin kaba ve ince taşlama ve kaba ve ince parlatma gibi tüm işlemleri tamamlanabilir, bir plaka N plakasına eşdeğerdir;
16. Çince ve İngilizce arayüzler arasında geçiş yapın;
17. Mobil uzaktan kumanda işlemi (isteğe bağlı).
III. Teknik Parametreler
| Adı |
Özellikler |
| Model |
TMP-10S |
TMP-20S |
| Taşlama ve parlatma diskleri |
1 |
2 |
| Taşlama ve parlatma diskleri için ana motor |
1KW |
1KW * 2 |
| Kontrol modu |
Dokunmatik ekran +PLC |
| Basınçlandırma modu |
Pnömatik çok noktalı basınçlandırma (her numuneye ayrı ayrı basınç uygulama) + elektrikli merkez basınçlandırma |
| Taşlama ve parlatma diski çapı (mm) |
φ254 (isteğe bağlı φ200, φ230, φ300) |
| Taşlama ve parlatma diski hızı |
5-1000 (dev/dak) İsteğe bağlı 1500 (dev/dak) |
| Taşlama ve parlatma disklerinin dönme yönü |
İster saat yönünün tersine ister saat yönünde, ileri ve geri arasında otomatik geçiş ile |
| Numune plakası çapı |
160mm, özelleştirilebilir |
| Numune tablası numune açıklığı |
φ30mm altı delikli (isteğe bağlı: φ30mm sekiz delikli, φ30mm altı delikli, φ20 altı delikli, φ40 altı delikli, φ50mm üç delikli veya özelleştirilmiş) |
| Merkez basıncı |
300N |
| Tek numune basıncı |
(1-40N) X 6, (1-60N) X 8 (isteğe bağlı) |
| Numune diski hızı |
Dakikada 30-200 devir. Dönme ileri ve geri arasında değiştirilebilir |
| Manuel mod |
30 grup parametre seçilebilir, her biri ayrı olarak ayarlanır ve çağrılır |
| Otomatik Mod |
99 set işlem, her bir işlem seti 10 adım işlem parametresi içerir (otomatik olarak 1. işlemden 10. işleme, her adım bir dizi parametreye karşılık gelir) |
| Kullanıcı programlama |
Kullanıcılar kendi kendilerine programlayabilir ve çağırabilir |
| Numune taşlama kalınlık kontrolü |
Kalınlık kontrol doğruluğu 0,05 mm (isteğe bağlı) |
| Hava kaynağı basıncı |
0,6 MPa |
| Taşlama kafası kilitleme yöntemi |
Elektromanyetik otomatik |
| Damlalık |
1 kanal, 4 kanal, 6 kanal (isteğe bağlı) taşlama ve parlatma makinesi tarafından kontrol edilir |
| Güç kaynağı |
Gerilim: AC220V; Frekans: 50HZ; Güç: 2KW |
| Dış boyutlar (mm) |
760 x 470 x 700 |
760 x 730 x 700 |
| Ağırlık |
63kg |
74kg |
IV. Ana Aksesuarlar
| Adı |
Miktar
(Tek disk/Çift disk
|
Adı |
Miktar
(Tek disk/Çift disk)
|
| Manyetik disk (254mm) |
1 /2 |
Yapışmaz plaka |
2 |
| Yapışkan destekli zımpara kağıdı 254mm(veya 250mm) 180#, 600#, 1000# |
Her birinden 2 adet |
Parlatma bezi (yapıştırıcı ile, 250mm)
Kadife, kanvas
|
Her birinden 1 adet |
|
Elmas süspansiyon taşlama ve parlatma sıvısı
1 mikron, 6 mikron 200 ml
|
Her birinden 1 şişe |
Yapışmaz plaka sökme aracı (yapışmaz plakaları yerleştirmek ve sökmek için) |
1 |
| Ürün kullanım kılavuzu, uygunluk sertifikası |
Toplamda 2 kopya |
|
|
V. Seçenekler
1. Taşlama payı kontrol fikstürü, 0,02 mm'lik bir bölme döndürür
2. Dört kanallı otomatik damlalık
3 Mobil uzaktan kumanda işlem modülü
4. Hava pompası
5.Huawei Tablet M6 10,8 inç Kirin 980 4GB+64GB WiFi
6. Ortak sarf malzemeleri:
| MAGNOMET |
Yapışmaz tepsi kutu başına 5 adet çap: Φ250mm
Yüzey, tepsiye yapıştırılan yapışkan zımpara kağıdı veya parlatma bezi ile kolayca değiştirilebilen ve kalıntı bırakmayan özel bir yapışmaz kaplama ile kaplanmıştır. Yeniden kullanılabilir.
Disk doğrudan BUEHLER veya STRUERS manyetik disklerinde kullanılır;
BUEHLER'in MagnoMet ve MagnoPad'ini değiştirin
|
| GSC250A |
Metalografik zımpara kağıdı paket başına 100 adet
Aşındırıcı: Siyah silisyum karbür
Kum numaraları: P80# 120# 180 # 320 # 600 # 800 # 1000 # 1200 # 1500 # 2000 #
Boyut: Φ250mm suya dayanıklı
Yapışkan sırtlı, zımpara kağıdı doğrudan taşlama diskine yapıştırılabilir
|
| FT250A |
Metalografik parlatma kumaşı paket başına 10 adet
Kadife (uzun hav)/kanvas (kısa hav)/tvid (kısa hav)/ipek (hav yok) Φ250mm
Yapıştırılmış sırt: Kumaş doğrudan taşlama plakasına yapıştırılabilir
|
| DSU |
Elmas süspansiyon taşlama ve parlatma sıvısı şişe başına 500ml
Elmas, sıvı içinde süspanse edilir ve bir sprey şişesi veya otomatik damlama ile eşit olarak dağıtılır
Parçacık boyutu: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 mikron, her türlü malzeme için uygundur
|
