Çeşitli metal, metal olmayan (cam, plastik, kompozit, beton, ahşap vb.) altyapılarda kaplama kalınlığını ölçmek için

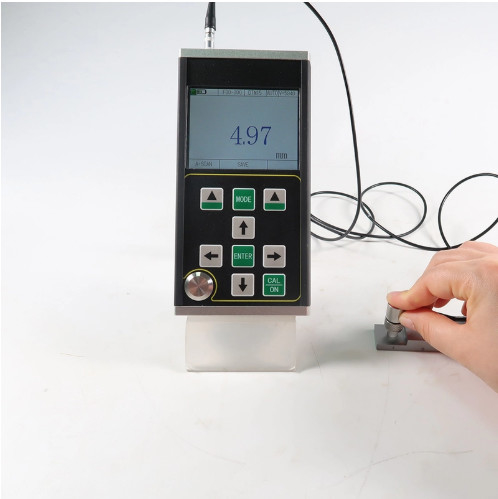

TM291, A / B taraması ile yeni bir el el yüksek hassasiyetli dijital metal olmayan kaplama kalınlığı ölçer.Bu, ultrasonik dalgasını sabit bir hızda yaymak ve arkasından yansıma almak için malzeme kalınlığını ölçmek için uygundur.Ölçüm çözünürlüğü 0.001mm ve ölçüm aralığı 0.02mmAynı anda substratların ve kaplamanın kalınlığını test edebilir.
Bu ürün petrol, kimyasal endüstri, metalürji, gemi yapımı, havacılık, enerji ve diğer alanlarda kullanılabilir.
Ana işlev özellikleri
● Ölçüm aralığı geniş, en az ölçüm kalınlığıkaplama 20um;Maksimum kalınlığı 1800 mm.
● Bu ürün kalınlığı yüksek hassasiyetle ölçebilir ve maksimum ölçüm çözünürlüğü 0.001mm'ye ulaşabilir; Tekrar çözünürlük ± 0.002mm'ye ulaşabilir;
●Bu ürünün A tarama modu, B tarama modu ve sayısal görüntüleme modu vardır.
● Bazı kompozit malzemelerin üzerindeki kaplama ve boya katmanları, malzemelerin farklı ses hızlarına göre tespit edilebilir.ve 10'dan fazla çok katmanlı malzemeden oluşan her katmanın kalınlığı aynı anda ölçülebilir, ve her katmanın kalınlık değeri aynı yankı altında değiştirilebilir.
● Yüzeyde boya katmanı ve kaplama bulunan malzemeleri ölçmek için kullanılan nüfuzlu kaplama ve yankıya yankıya ölçüm fonksiyonlarına sahiptir;
● Çoklu ölçüm modları:İnce,mb-e, E-E veAUTOModlar geleneksel kalınlıklı iş parçasının ölçümünü karşılar.E-E.Mod ince parçaların ölçümünü gerçekleştirir.
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma oranı modu ve maksimum değer modu;
● İki kazanç modu: otomatik kazanç / manuel kazanç;
● Enerji tasarrufu fonksiyonu ile manuel kapatma ve otomatik kapatma ayarlanabilir;
● Çeşitli probları destekler.ouble kristal sondası ve tek kristal sondası ve 20MHz'ye kadar yüksek frekanslı sondasını destekler;
● Toplu depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir;
● 320×240 yüksek çözünürlüklü (QVGA) büyük 3,5 inç renkli TFT-LCD ekranı;
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek nokta kalibrasyonu, çok nokta kalibrasyonu ve manuel kalibrasyon modlarını destekler,ve aynı anda ses hızı ve sonda sıfır pozisyonu kalibre edebilirÇifte kristal probunun v yolu düzeltmesini destekler.
● Metrik ve İngiliz sisteminin dönüştürülmesini destekler; Milimetre ve inç birimleri arasında geçiş yapabilir;
● Çince ve İngilizce ekranı destekler;
Uygulanabilir Malzemeler
Çeşitli metal, metal olmayan (cam, plastik, kompozit, beton, ahşap vb.) altyapılarda kaplama kalınlığını ölçmek için.
metaller (çelişki, dökme demir, alüminyum, bakır vb.), plastikler, seramikler, cam, reçine, cam lif ve diğer iyi ultrasonik iletkenler.
Temel İlkeler
Ultrasonik kalınlık ölçümünün prensibi ışık dalgası ölçümüne benzer.Malzeme arayüzüne ulaştığındaÖlçülen malzemenin kalınlığı, malzemede ultrasonik yayılma süresini doğru bir şekilde ölçerek belirlenir.
Spesifikasyon parametreleri
| Ürün |
TM291 |
| Sonda tipi |
Tek kristal prob / çift kristal prob |
| Ölçüm aralığı (45# çelik) |
20 um1800 mm |
| Ölçüm sıklığı |
4Hz,8Hz,16Hz |
| Karar |
0.1mm,0.01mm,0.001mm(0.01 inç.,0.001 inç.,0.0001 inç) |
| Nabız jeneratörü |
Negatif kare dalga emisyonu benimsenir ve nabız genişliği ve voltajı otomatik olarak sondayla eşleştirilir. |
| Ses hızı aralığı |
400-19999m/s |
| Kalibrasyon bloğu |
4 mm(çelik) |
| Otomatik kapatma |
5 dakika, 10 dakika, 20 dakika ve manuel kapatmayı seçebilirsiniz. |
| Sonda kalibrasyonu |
Tek nokta kalibrasyonu, çok nokta kalibrasyonuEl kalibrasyonu |
| kazanç |
Otomatik güç kontrolü, El güç kontrolü |
| Kazanç aralığı |
0~80dB |
| Bulma modu |
Radyo frekansı (RF), pozitif yarı dalga (POS), negatif yarı dalga (NEG), tam dalga (FULL) |
| Ölçüm modu |
(1) THIN-EE: İnce film kaplama modu;(2) MB-E: ilk yankıdan ilk alt yankıya geçiş süresine dayalı ölçüm modu; (3) E-E: Penetrasyon kaplama ölçüm modu, keyfi Em ̇En yankısı isteğe bağlıdır; (4) THIN: ince duvar ölçüm modu; |
| Sayısal mod |
Kalınlık değeri modu, fark / azaltma hızı modu, maksimum / minimum değer modu |
| A tarama modu |
Kullanılabilir |
| B tarama modu |
Kullanılabilir |
| Bağlantı işareti |
Kullanılabilir |
| Pil İfade |
Kullanılabilir |
| Dil |
Çince / İngilizce |
| Birim |
mm/inç |
| Menü işlevi |
Kullanılabilir |
| Yazılım fonksiyonu |
Dinamik geçit ayarları, boşluk ayarları (Blank), yankı boşluk ayarları (E-blank), yankı dondurma, yankı çeviri ve ölçeklendirme |
| Depolama fonksiyonu |
Aynı anda 100.000 kalınlık (100 grup, her grupta 1000), 500 grup A tarama dalga biçimi ve 500 grup B tarama dalga biçimi depolayabilir. |
| Makine programı yükseltme |
Kullanılabilir |
| Görüntüle |
3.5 QVGA (320 × 240) renkli TFT-LCD ekranı |
| Veri iletimi |
Destekler.USBiletişim kurar ve verileri bilgisayara aktarır. |
| Çalışma sıcaklığı |
-10°C️+50°C; Özel gereksinimlerle, 20 °C'ye ulaşabilir; |
| Çalışma voltajı |
Üç.5 numara AA piller gereklidir. Güç yetersiz olduğunda, düşük voltaj uyarısı vardır. |
| Genel boyut |
184 x85x 32(mm) |
| Toplam Ağırlık |
250g(Pilsiz) |
| Standart Yapılandırma |

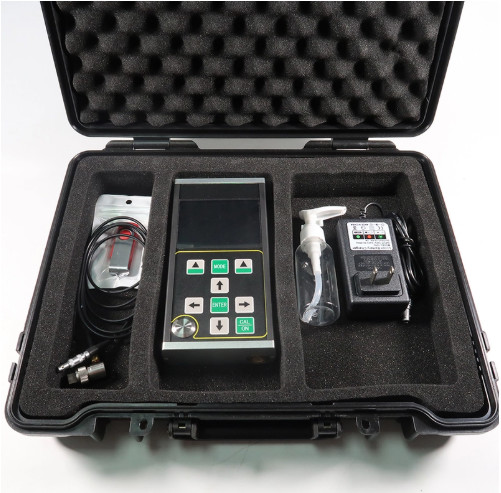

Ana gövde, kaplama kalınlığı test probu, üçNo. 5 AA piller"El kitabı, taşıma çantası" |
İsteğe bağlı problar
Bekar
Eleman
sondası |
Model |
Özellikleri |
Test aralığı |
Karar |
| |
DTM15 (Standard) |
15MHz 6mm |
0.15-24 |
0.001mm |
| |
DTM7.5 |
7.5Mhz 6mm |
0.5-24 |
0.001mm |
| |
DTM10 |
10Mhz 6mm |
0.3-24 |
0.001mm |
| |
DTM5 |
5MHz 6mm |
1.0-24 |
0.001mm |
| |
BD510 |
5Mhz 10mm |
1-1000 |
0.001mm |
| |
BD212 |
2Mhz 12mm |
4-1800 |
0.001mm |
Çifte
Eleman
Sonde |
TC400 |
10Mhz 5mm |
0.5-50 |
0.001mm |
| |
TC500 |
5 MHz 5mm |
1.0-65 |
0.001mm |
| |
TC510 |
5 MHz 10mm |
1.0-500 |
0.001mm
|
