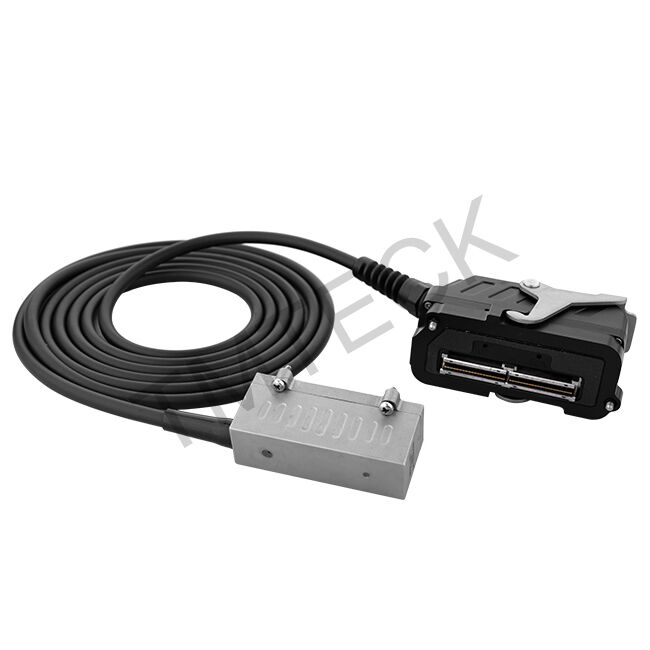

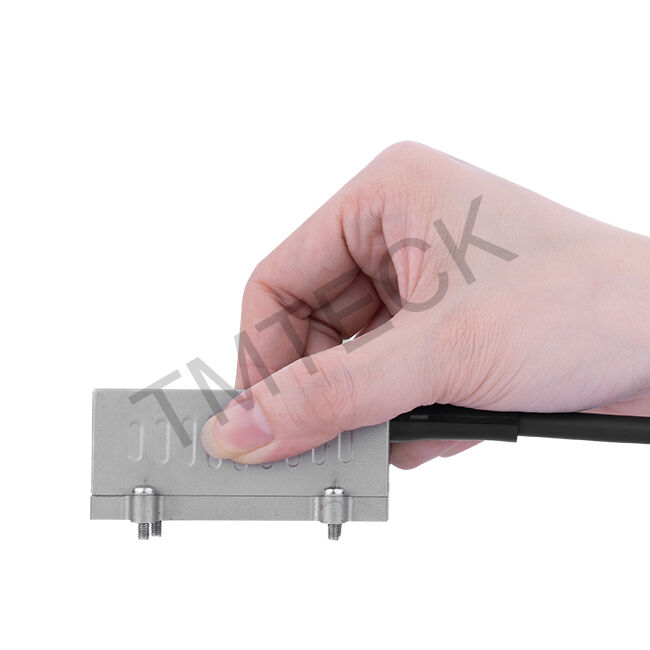

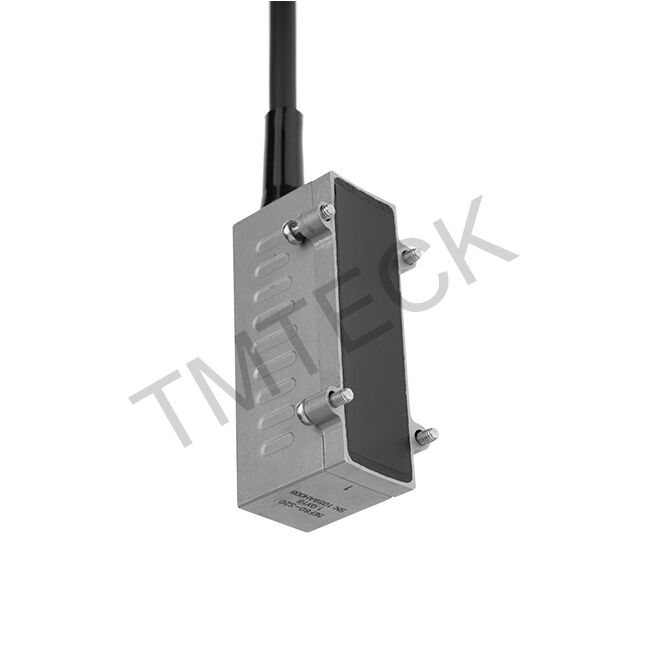

Boru denetim probları:Büyük boyut ve ölçüm aralığı, petrol, gaz, elektrik ve diğer ilgili boru hattı denetimini tamamlamak için kullanılır.
Avantajlar
1Yüksek uyumluluk, çoğu fazlı dizi hata dedektörü ile uyumlu olabilir.
2S19 ve s20 kombinasyonu, boru hattı kaynaklarının manuel veya otomatik incelemesi için uygun olan çevre kaynaklarını otomatik olarak algılayabilir.
3. S20 sinyal gürültü oranını optimize etmek için iç odağa odaklama sondası
4. Küçük boru/ ince duvar örneklerinin tespitinde iyi ışın enerjisi
5Akustik, Rexolite ile eşleştirilebilir, ses ışınının çoğu açısını tamamlayabilir.
6Kalın düz malzemeleri ve kaynakları, dövmeleri, gürültüyü veya granüler malzemeleri algılayabilir
Uygulama
1Petrol ve gaz: petrol boruları, şişeler, tanklar vb.
2Elektrik: basınçlı kaplar ve boru hatları, türbin kanatları, rotor izleme vb.
3.Diğerleri: kalın kaynakların, boru kaynaklarının vb. testleri
Spesifikasyon
| Sonde Seriler |
Model |
Uyumlu Model |
Eleman Şekli |
Frekans (MHz) | E-No | Çıkış (mm) |
Aktif (mm) |
Elev.(mm) | Boyut ((LxWxH) |
| TS20/A16 | 1.5EF60-1.0x18 | 1.5EF60-60x18 | Interal Foucs | 1.5 | 60 | 1.00 | 60.0 | 18.0 |
68x31x30 (mm) 2.68x1.22x1.18 (in) |
| 2.25EF60-1.0x18 | 2.25EF60-60x18 | Interal Foucs | 2.25 | 60 | 1.00 | 60.0 | 18.0 | ||
| 3.5EF60-1.0x18 | 3.5EF60-60x18 | Interal Foucs | 3.5 | 60 | 1.00 | 60.0 | 18.0 | ||
| 5EF60-1.0x18 | 5EF60-60x18 | Interal Foucs | 5 | 60 | 1.00 | 60.0 | 18.0 | ||
| 7.5EF60-1.0x18 | 7.5EF60-60x18 | Interal Foucs | 7.5 | 60 | 1.00 | 60.0 | 18.0 |

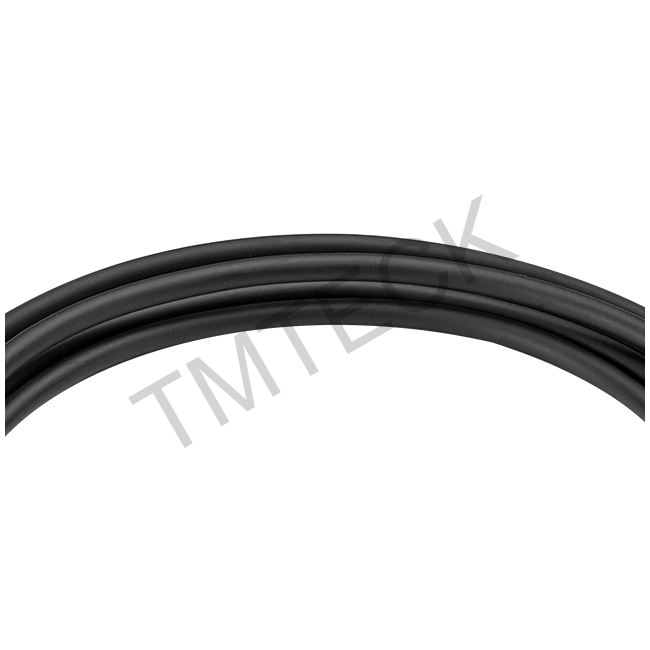

* Standart kablo uzunluğu 2.5m/8.2ft'tir. Fazlı sonda özelleştirilebilir, frekans, eleman sayısı ve tonlamayı içerir.
ÇakılSpesifikasyon
| Sonda Serisi | Model | Uyumlu Model | Element şekli | Boyut ((LxWxH) |
| TS20/A16 | N0L | 0°LW | 40°~70° |
68x31x30 (mm) 2.68x1.22x1.18 (in) |
| N60L | 60°LW | 40°~70° | ||
| N55S | 55°BK | 40°~70° | ||
| N55S-IHC | 55°BK | 40°~70° | ||
| N55S-AOD100 | 55°BK | 40°~70° | ||
| N55S-IHC-AOD100 | 55°BK | 40°~70° |
![]()
