Dijital titreşim Kalibratörü Kalibre titreşim ölçer titreşim analizatörü
ISO10816 titreşim testi
Frekans (sürekli ayarlanabilir): 10 to1280Hz +0.01%
ISO10816 TMV-5031 titreşim kalibratörü için başvuru:
1. titreşim hızlandırıcı, hız ve yakınlık dönüştürücü ve aynı zamanda bir titreşim ölçüm cihazı kalibre etmek için kullanılabilir.640 ve 1280 Hz
2Kalibratörden hızlanma, hız ve yer değiştirme amplitudu üretilebilir.
3Potansiyometre ile tanımlanabilir ve dijital ekranlarda gösterilir. Yatay veya dikey titreşim oluşturabilir.
4.TMV-5031 titreşim kalibratörü sinüs sinyal jeneratörü, güç güçlendirici, standart dönüştürücü ve bir dalgalanma bir birinde birleştirir ve küçük bir
Büyük hacim, yüksek doğruluk ve kolay kullanım.
5Uluslararası standartlar: ISO10816
Özellikler:
Sıklık: Sabit değil, Sürekli ayarlanabilir: 10 to1280Hz +0.01%
Birim:
Hızlanma: m/s 2 (PEAK)
Hız:
mm/s (RMS)
Yer değiştirme: um (PK-PK)
Amplituda doğruluğu:
Hızlandırma (30m/s 2 pk, 80Hz) 40Hz'den 320Hz'ye + 0.3dB + 1 basamak
10Hz'den 1280Hz'e + 0.5dB +1 basamak
Hız (25mm/s pk,80Hz) 40Hz'den 320Hz'ye +0.5dB +1 basamak
Yer değiştirme (10μm pk-pk, 80Hz) 40Hz'den 320Hz'ye + 0.5dB + 1 basamak
Yakınlık sondası doğrusallığı
Prode: 5mm ve 8mm problar Aralık: 0~4.0mm
Ekran: Hızlandırma, hız veya yer değiştirme için 3 1/2 basamaklı ekran
Maksimum titreşim amplitudü ve maksimum yük:
Çünkü TMV-5031 titreşim Kalibratörü kullanılan vibrasyon standı oldukça
küçük, farklı ağırlıklı dönüştürücülerin farklı koşullar altında kalibrasyonu sırasında
Sıklıklarda kalibratörlerin çıkış amplitudu da farklıdır.
titreşim amplitudu ve maksimum yük maksimum yükle ilişkilidir.
En yüksek hız ve en yüksek hareket gücü üretilmiştir
Kalibratörden belirli bir frekansta ve belirli bir ağırlıkta
Özel rakamlar aşağıdaki şekillerde görülebilir.
Masanın.
|
Wt
Sıklık
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Not:: Daha yüksek frekansta titreşim yer değiştirme değeri çok düşüktür.
Kalibratörden titreşim sinyali çıkmayacak.
Boyut: 280 x 180 x 250 mm
Ağırlık20 lb,9 kg.
SıcaklıkOperasyon: 0°C50'ye kadar°C
Depolama-20°C70'e kadar°C
Nemlilik: % 90 yoğunlaşmayan

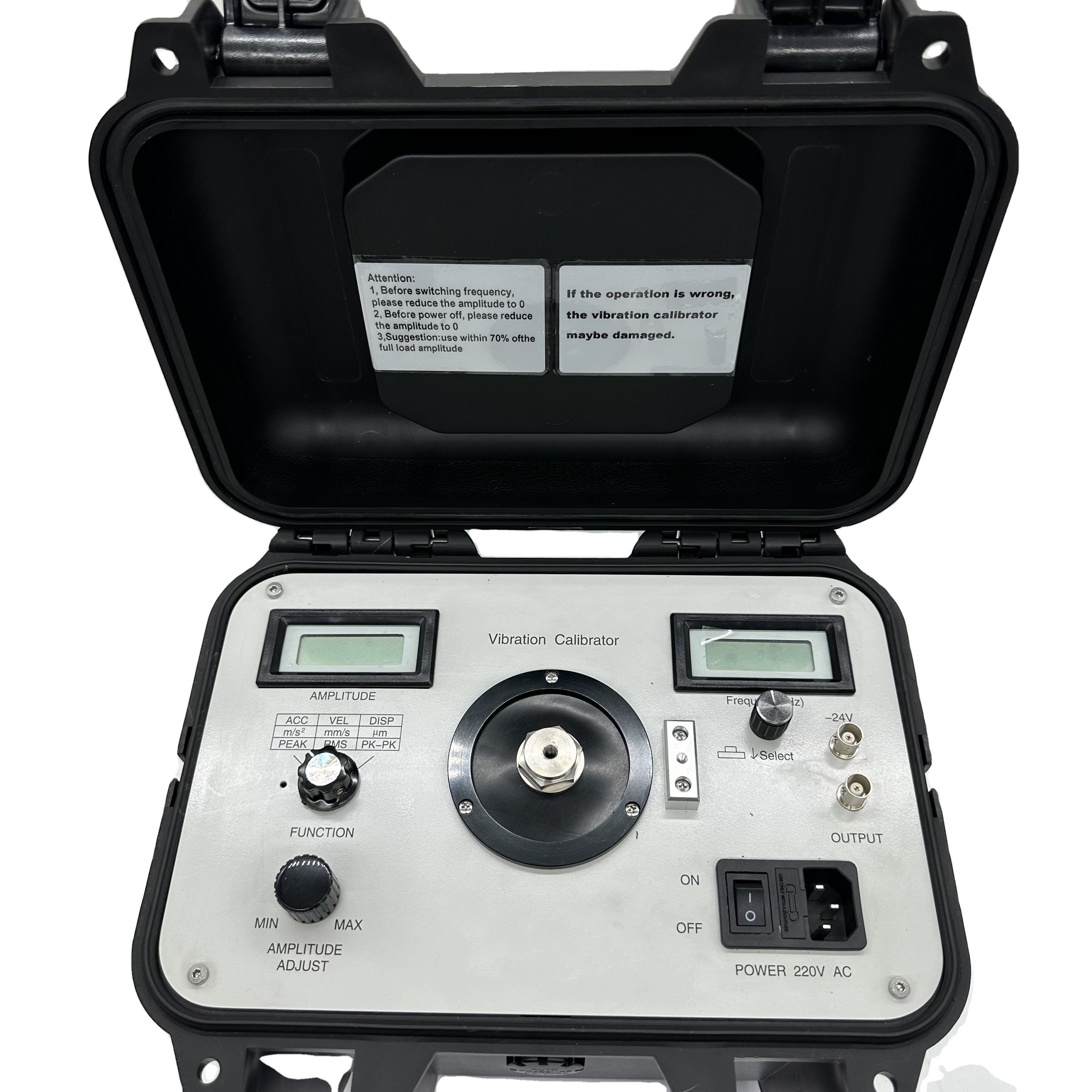

TMV-5031 titreşim kalibratörünün kontrol paneli şöyle gösterilmiştir:
aşağıdaki:
1. titreşim amplitudunun çıkış göstergesi Farklı titreşimlerin amplitudunu gösteriyor
Kalibratörün titreşim sinyali çıkışı
2Kalibrasyon potansiyometresi
3. İşlev seçme düğmesi Kalibratörün çıkışını
Hızlanma, hız veya yer değiştirme
4. Potensiyometre çıkış amplitudu ayarlamak için
Çıkış titreşim amplitudunu değiştirmek için potentiometre ayarlamak
5.Gelişim titreşim genişliğini yavaşça ayarlamak
6Kalibre edilecek dönüştürücünün sabitlenmesi için masa
7. Yakınlık sondası standını sabitlemek için iplik deliği
Yakınlık sondasının kalibrasyonu sırasında, dönüştürücünün duruşu sabitlenir
Bu iplik deliğinden kontrol paneline.
8Güç anahtarı 220 VAC
9220 V AC güç girişi için soket
220 V AC güç bağlamak için kullanılır.
10. Güç çıkışı için soket
Güç amplifikatörünün çıkış sinyalinin dalga şeklini izlemek için
Kalibratörün.
11Çıkış soketi 24 V voltaj
Yakınlık kalibrasyonu sırasında yakınlık cihazı için 24 V'lik güç sağlama
Sonda.
12Frekans seçme düğmesi.
