Betonda Entegre Taşınabilir Sınırsız İnşaat Demiri Dedektörü TMRS-710

TMRS-710 Entegre Rebar Tarayıcısı

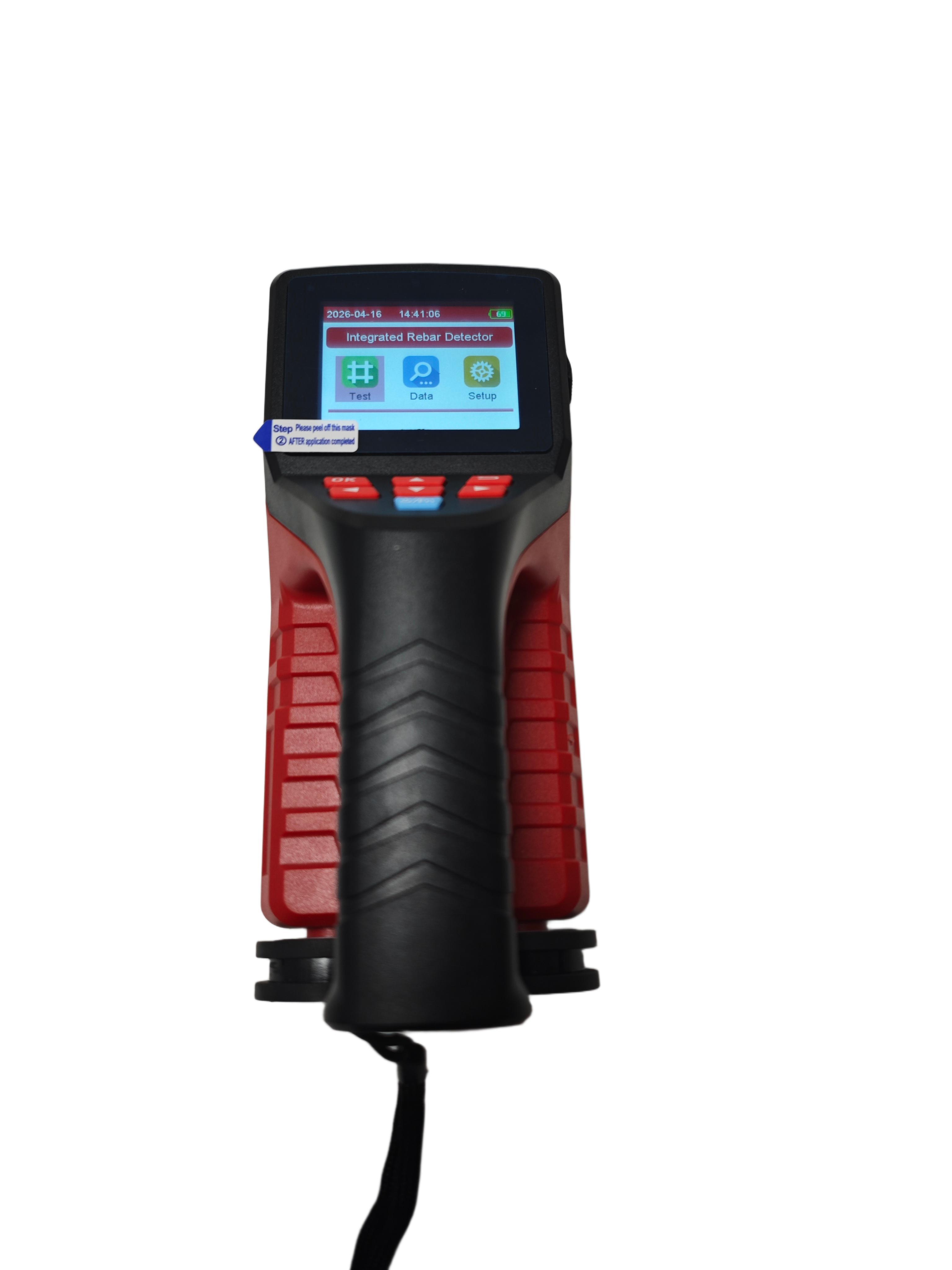

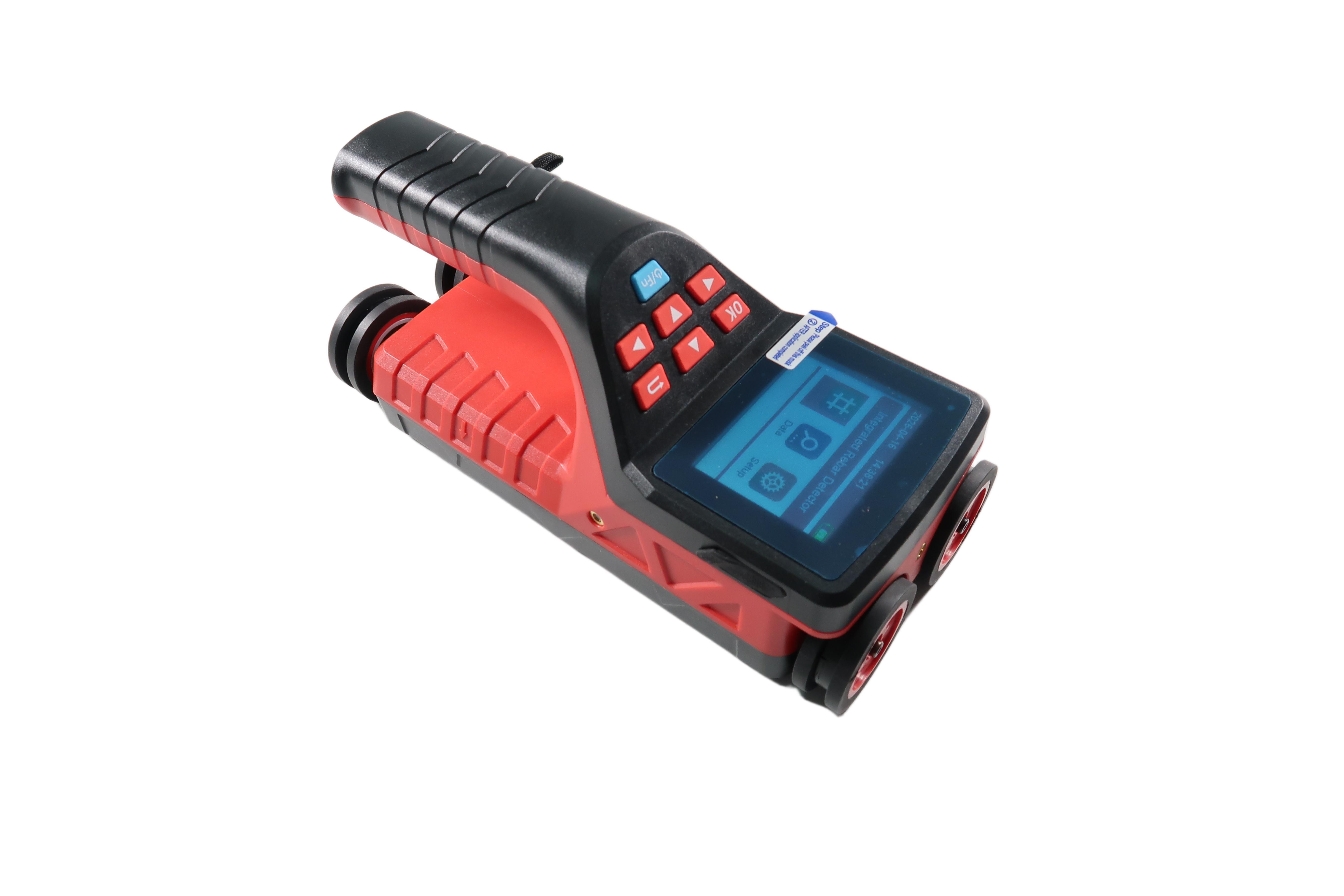

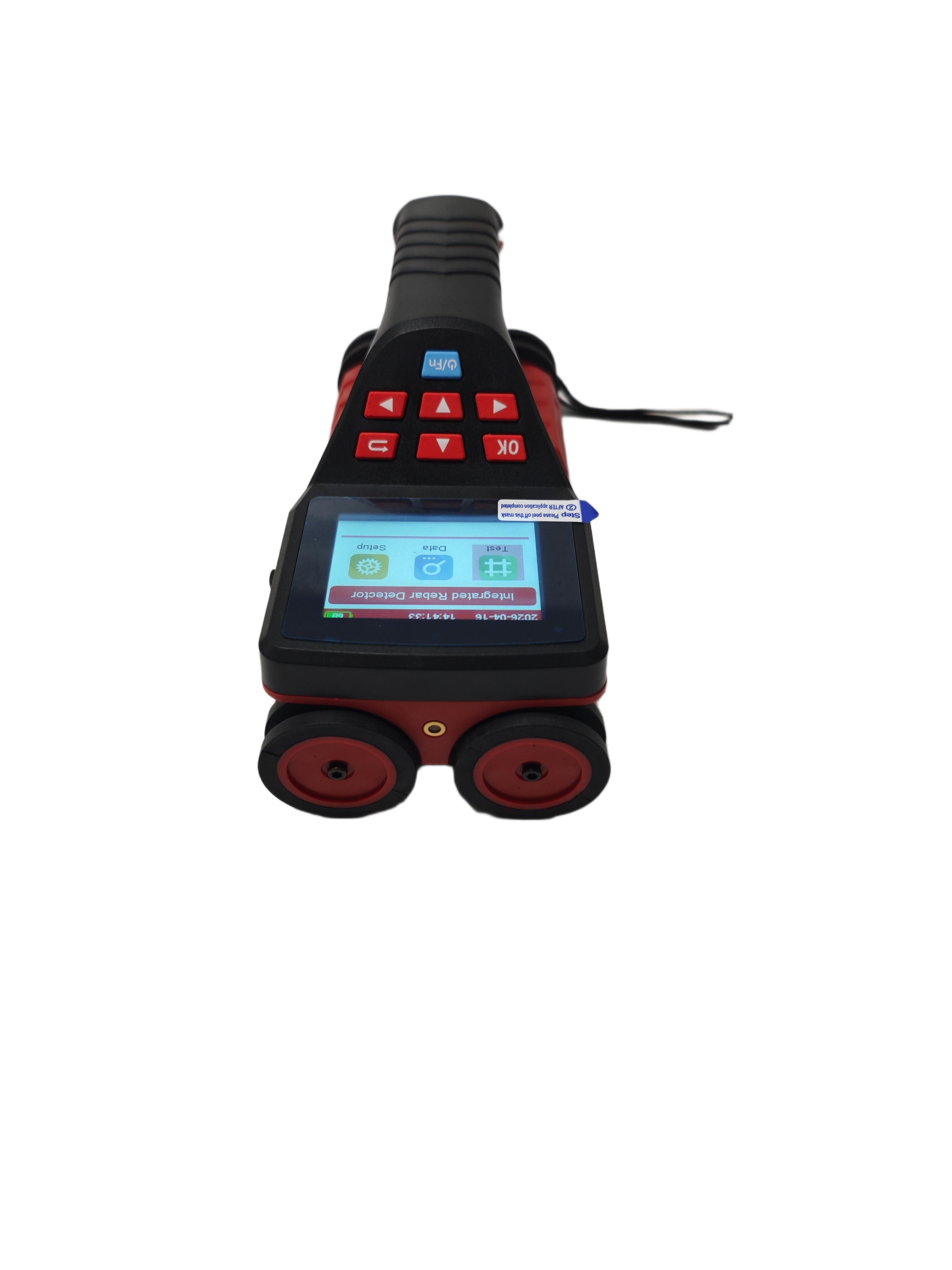

TMRS-710 entegre Rebar dedektörünün görünümü:

a) Yukarıdan görünüm:

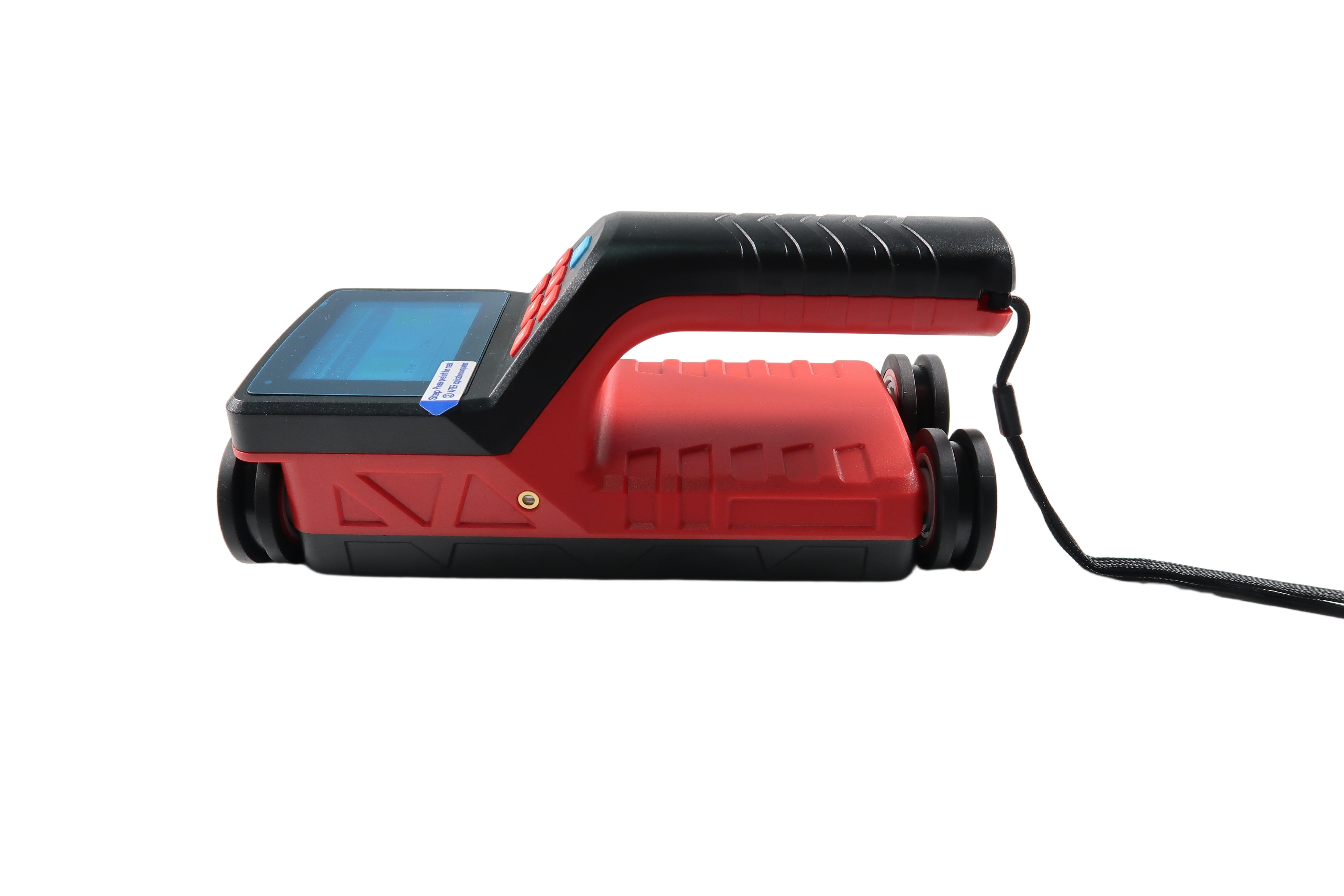

b) Soldan bakış:

(c) Sağ görüş:

d) Alt görünüm
Şekil 2.1 Ev sahibi görünümünün şematik şeması

1.1 Giriş

TMRS-710 Entegre Rebar dedektörü, esas olarak iç takviye konumunu, koruyucu katman kalınlığını, takviye aralığını ve takviye çapını tespit etmek için kullanılır.Tam olarak tüm rebar dağıtım haritasını çizebilir, yüksek hassasiyet ve yüksek hızla test verilerini sağlamak için; ev sahibi ve sensör sargılarının entegre yapısı, taşımak ve saha çalışması için uygun ve hızlı hale getirir;Bobin yapısı tasarımı ile karakterize edilir, daha hızlı, daha yüksek doğruluk, daha iyi çözünürlük.

1.2 İşlevler

1.2.1 Ana fonksiyonlar

1. Tam olarak armatür koruyucu katmanın kalınlığını ölçmek;

2- Çelik çubukların konumunu, eğilimini ve dağılımını bulun;

3Çelik çubuğun koruyucu katmanını ölçün ve çelik çubuğun çapını tahmin edin.

4Bulma verilerinin depolanması, görüntülenmesi ve iletilmesi.

1.2.2 Özel fonksiyonlar

1. algılama modu, çelik çubuğu konumunun, aralık, koruyucu katman kalınlığının aynı ekranda sezgisel, doğru, doğru bir görüntülemesidir;

2Kalınlık ölçümü tamamen gerçekleştirilir. Ölçüm sürecinde, sayfalar ileri geri çevrilebilir, veriler ve grafikler görüntülenebilir ve test verileri herhangi bir zamanda silinebilir.

3Tek el makinesi, çalışma tasarımı ve dört tekerlekli konumlandırma yöntemi, yüksek dayanıklılıklı aşınmaya karşı dayanıklı lastiklerle donatılmış, detektörün aşınmasını korumak kolaydır;

4Analiz yazılımı iki boyutlu plan görünümü ve 3 boyutlu üç boyutlu görünüm üretebilir.

5. JGJ algılama modu tek bir çelik çubuğunun 1-6 tekrarlı testini gerçekleştirir ve otomatik olarak ortalama değeri hesaplar.

1.2.3 Ana özellikleri

1. 2.8 inç yüksek çözünürlüklü renkli LCD ekran (320 x 240 piksel), ister içeride ister dışarıda olsun, herhangi bir durum açıkça görünür algılama verileri olabilir;

2Çoklu bobin yapısı tasarımı, daha hızlı, daha yüksek hassasiyet, daha güçlü çözünürlük;

3. USB modundaki veri aktarımı ve şarjı kullanarak, kaydedilen verileri USB aracılığıyla bilgisayara hızlıca yükleyebilirsiniz.

4. Dahili yüksek kapasiteli lityum bataryası ile, güç tüketimi düşüktür, batarya dolu olduğunda bekleme süresi yaklaşık 16 saattir;

5Veri depolama, görüntüleme, silme ve diğer işlevlerdeki veri yönetimi modu, yaklaşık iki yüz bin armatür ölçüm noktası verisini depolayabilir;

6Çelik çubuğu sızıntılarını güçlendirme sorunu, süper yoğun tendon çözme gücü kullanarak çözülür.

7. Özel ve benzersiz tasarımla yapılandırılabilen standart test bloğunu seçin;

8. Ev sahibi ve sensör bobini entegre tasarımı, kompakt boyut, hafif ağırlık, taşımak için kolay kullanarak;

9. bitişik çelik çubuğu ara konum gerçek zamanlı yargılama, ışık uyarısı gösterir, çelik çubuğu etrafında, kolay sondaj coreing önleyebilir;

10. Araç çantası şok geçirmez, içinde koruyucu bir kaplama vardır ve kolay taşınması için su geçirmez bir kapağı vardır.

11Orta ve büyük çelik çubuğu algılama yazılımı ile donatılmış, profesyonel veri analizi, veri işleme ve PC'de tam rapor oluşturmak için uygundur.

1.3 Teknik sayfa

1.4 Ölçüm arayüzü

Entegre Rebar dedektörü Ölçüm modu Şekil 1 ve 2'de gösterilmiştir.

(1) Kalınlık modeli

(2)JGJ ölçüm arayüzü

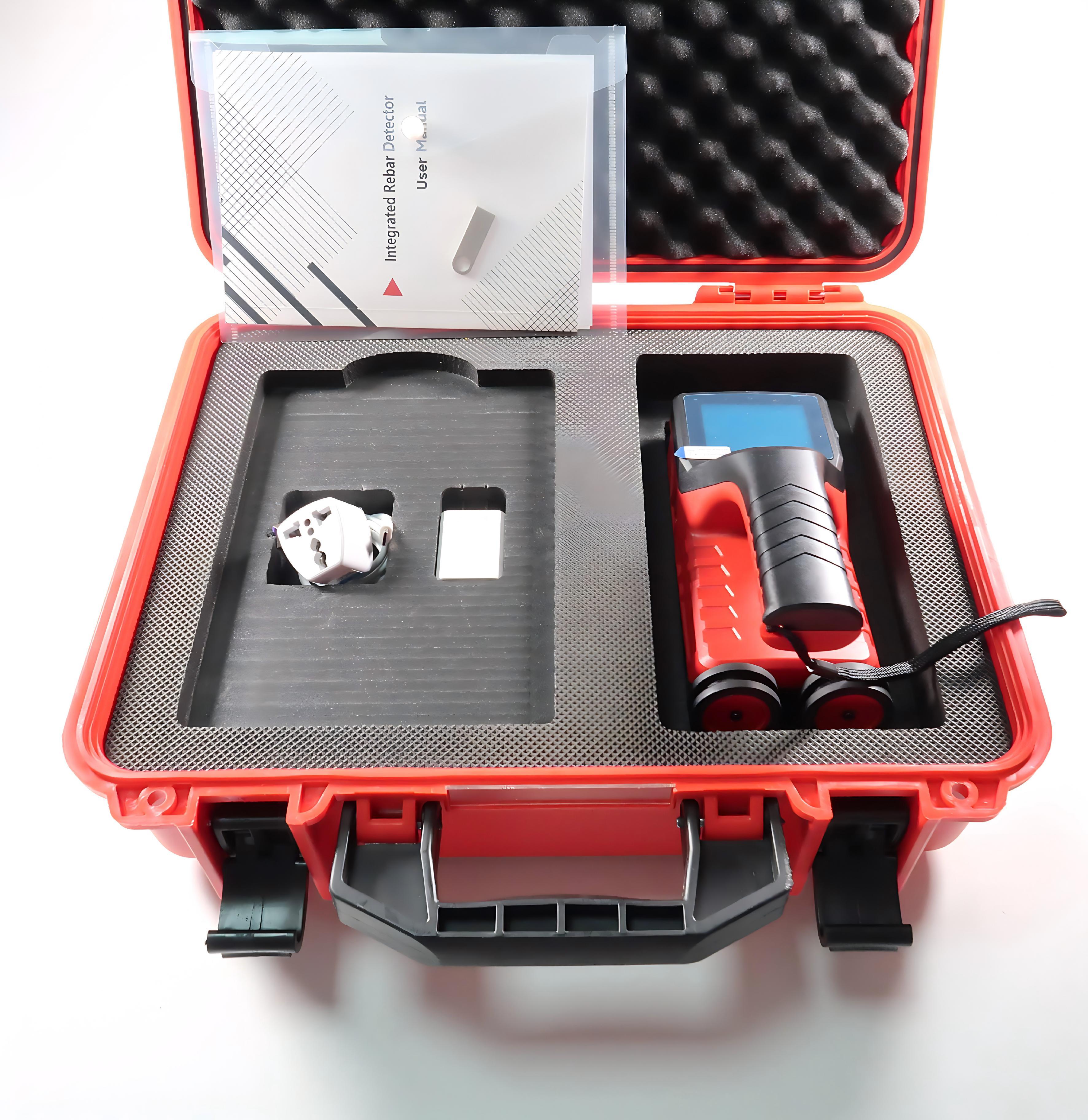

1.5 Standart yapılandırma
