| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Tmteck |
| Sertifika: | CE |
| Model numarası: | 570HAD |
| Min sipariş miktarı: | 1ADET |
| Fiyat: | Negotiation |
| Ambalaj bilgileri: | 1 adet / tahta sandık |
| Teslim süresi: | 10-15 gün |
| Ödeme koşulları: | T/T, western union, paypal |
| Yetenek temini: | aylık 100pcs |
| İndentör: | .52.5mm 、 φ5mm Top Girintisi | Mercek büyütme: | 15 x |
|---|---|---|---|
| Güç Kaynağı ve Gerilim: | AC220V ±% 5, 50-60 Hz | Zaman gecikmeli kontrol: | 0-60 saniye, ayarlanabilir |
| Toplam Boyut (Uzunluk × Genişlik × Yükseklik): | 551 × 260 × 800 mm | ||
| Vurgulamak: | metal sertlik test makinesi,evrensel sertlik test makinesi |
||

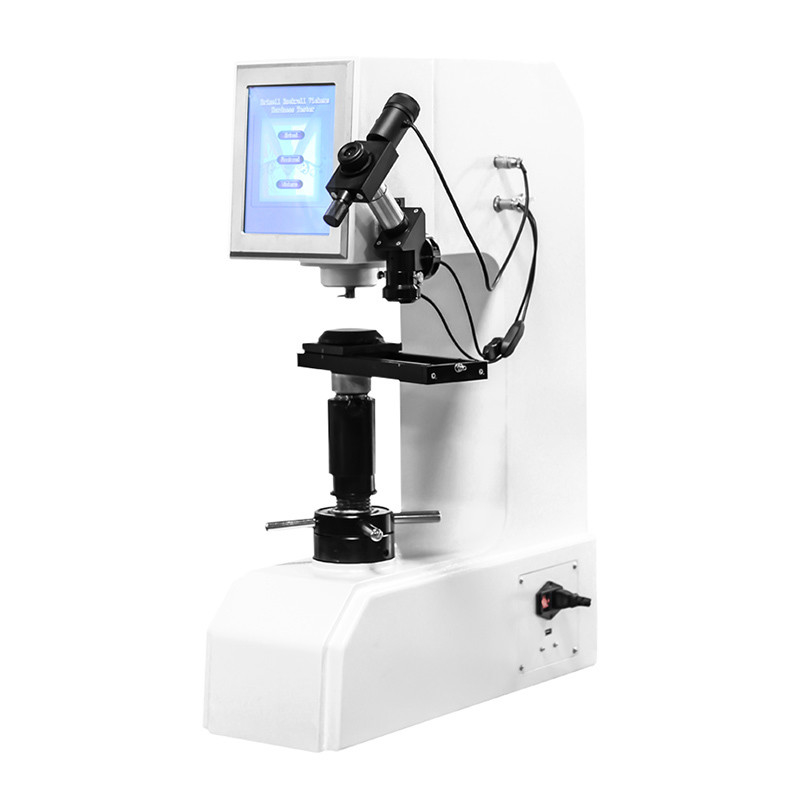

570HAD Dijital üniversal sertlik ölçüm cihazı
1. Sertlik, malzemenin önemli mekanik özelliklerinden biridir; sertlik testi, metal malzemenin veya bileşen parçalarının kalitesini değerlendirmek için önemli bir yöntemdir. Metalin sertliği mekanik özelliklerine karşılık gelir ve bu nedenle mukavemet, yorgunluk, buruşma ve yıpranma gibi mekanik özellikleri yaklaşık sertlik testi ile test edilebilir.
2. Brinell, Rockwell, Vickers üç test yöntemleri, yedi dereceli test kuvvetinin çok fonksiyonlu sertlik test cihazı ile dijital çok fonksiyonlu sertlik test cihazı, çeşitli sertlik testlerinin ihtiyaçlarını karşılayabilir. Test kuvveti yükleme, bekleme, boşaltma kabul edilen otomatik anahtarlama mekanizması, el çarkının dönüşüyle elde edilen test kuvveti dönüşümü, hassas kodlayıcı ve sensör tarafından ölçülen girinti ve dahili sistem programı tarafından sertlik değerini hesapladı. Bu nedenle, kullanımı kolay, hızlı ve sezgisel bir arayüz, temelde, insan hassasiyeti yok, yüksek hassasiyeti, stabilitesi ile atölyeler ve laboratuvarlar için uygundur.
Ana işlevi aşağıdaki gibi:
2.1 Brinell, Rockwell, Vickers üç test yöntemi ；
2.2 Farklı sertlik ölçeklerinin dönüştürülmesi
2.3 Bekleme süresinin seçimi
2.4 Saat ve tarih değişiklikleri
Rockwell Sertlik Özellikleri
2.5 Test sonuçlarının çıkışı 2.6 İsteğe bağlı işlevler için RS232 arayüzü, bu model test sonuçlarını kaydedebilir ve test sayfalarına göz atabilir.
Teknik özellikler
1. Güç Kaynağı ve Gerilim: AC220V ±% 5, 50-60 Hz
2. Zaman gecikmeli kontrol: 0-60 saniye, ayarlanabilir
3. Girinti Merkezinden Enstrüman Gövdesine Uzaklık: 165mm
4. Toplam Boyut (Uzunluk × Genişlik × Yükseklik): 551 × 260 × 800 mm
5. Test Cihazının Net Ağırlığı: 80kg (Yaklaşık)
Rockwell Sertliği
| Test kuvveti (N) | İlk Test Gücü | 98.07 (10kg) | Tolerans ±% 2.0 | |
| Toplam test gücü | 588.4 (60kg) | Tolerans ±% 1.0 | ||
| 980,7 (100kg) | ||||
| 1471 (150kg) | ||||
| İndentör | Elmas Koni Girintisi | |||
| Ф1.5875mm Top Girintisi | ||||
| terazi | İHD | HRB | HRC | HRD |
| Maksimum numune yüksekliği | 175mm | |||
Rockwell Sertlik Görüntüleme Değerinin Toleransı
| Sertlik Ölçeği | Standart Test Bloklarının Sertlik Aralığı | Maks. Görüntü Değerinin Toleransı | Tekrarlanabilirlik a |
| İHD | (20 ~ ≤75) HRA | ± 2HRA | ≤0.02 (100-H) ya da 0.8 Rockwell Ünitesi b |
| (> ~ ≤88 75) HRA | ± 1.5HRA | ||
| HRB | (~ ≤45 20) HRB | ± 4HRB | ≤0.04 (130-H) ya da 1.2 Rockwell Ünitesi b |
| (> ~ ≤80 45) HRB | ± 3HRB | ||
| (> ~ ≤100 80) HRB | ± 2HRB | ||
| HRC | (20 ~ ≤70) rulo | ± 1.5HRC | ≤0.02 (100-H) ya da 0.8 Rockwell Ünitesi b |
| a: H ortalama sertlik değeridir b: Daha yüksek değer olarak onaylayın | |||
Brinell Sertliği
6. Brinell Sertlik Test Cihazı Teknik Şartname
| Test kuvveti | 294.2N (30kg) | Tolerans ±% 1.0 | |
| 306.5N (31.25kg) | |||
| 612.9N (62.5kg) | |||
| 980.7N (100kg | |||
| 1839N (187.5kg) | |||
| İndentör | .52.5mm, φ5mm Top Girintisi | ||
| terazi | HBW1 / 30 | HBW2.5 / 31,25 | HBW2.5 / 62.5 |
| HBW5 / 62.5 | HBW10 / 100 | HBW2.5 / 187.5 | |
| Mercek büyütme | 15 × | ||
| Amaç | 2,5 × (çözünürlük 0,5μm), 5 × (çözünürlük 0,25μm) | ||
| Maksimum Numune Yüksekliği | 100 | ||
Brinell Sertlik Ölçüm Cihazı için Görüntülenen Değerin Toleransı ve Tekrarlanması
| Sertlik Bloğu (HBW) | Hoşgörü(%) | Tekrarlanabilirlik (%) |
| ≤125 | ± 3 | 3 |
| 125 <HBW≤125 | ± 2.5 | 2.5 |
| > 225 | ± 2 | 2 |
9Vickers Sertliği Teknik Özellikleri
| Test kuvveti | 294.2N (30kg) | Tolerans ±% 1.0 |
| 980.7N (100 kg) | ||
| İndentör | Elmas vickers girinti | |
| ölçek | HV30 | HV100 |
| Mercek büyütme | 15 × | |
| Objektif büyütme | 5 × (Çözünürlük 0.25μm) | |
| Maks. Numune Yüksekliği | 115mm | |
| Görüntülenen Değerin Toleransı | Görüntülenen Değerin Tekrarı | |||
| Sertlik ölçeği | Sertlik Bloğu Değeri | Görüntülenen Değerin Toleransı | Sertlik Bloğu Değeri | Görüntülenen Değerin Tekrarı |
| HV30 | ≤250HV | ±% 3 | ≤225HV | % 6 |
| HV100 | 300 ° 1000HV | ±% 2 | > 225HV | % 4 |
11. Vickers Sertlik Ölçüm Cihazı için Görüntülenen Değerin Toleransı ve Tekrarlanması
Aksesuarlar ( Paket listesi )
1. Ana Gövde Aksesuar Kiti
| Hayır. | Malların Tanımı | miktar |
| 1 | Diamond Rockwell Girintisi | 1 bilgisayar |
| 2 | 81.5875mm Çelik bilye girintisi | 1 bilgisayar |
| 3 | Büyük Test Tablosu, Orta Test Tablosu, V-şekilli Test Tablosu | 3 PARÇA |
| 4 | 0,1,2,3,4 ağırlık | 5 ADET |
| 5 | Standart Sertlik Bloğu HRC (Yüksek, Düşük), Standart Sertlik Bloğu HRB | 3 PARÇA |
| 6 | Seviye Ayar Vidası | 4 ADET |
| 7 | Tornavida, Anahtar | 2 ADET |
| 8 | Güç kablosu | 1 bilgisayar |
| 9 | Kullanım klavuzu | 1 bilgisayar |
| 10 | Plastik Toz Önleyici Çanta | 1 bilgisayar |
Mikroskop Aksesuar Kiti
| Hayır. | Malların Tanımı | miktar | |
| 1 | mercek | 1 bilgisayar | |
| 2 | Mikroskop Koltuğu | Toplamda 3 | 1 bilgisayar |
| 3 | Dış Işık | 1 bilgisayar | |
| 4 | İç Işık | 1 bilgisayar | |
| 5 | 2.5 × objektif | 1 bilgisayar | |
| 6 | 5 × objektif | 1 bilgisayar | |
| 7 | Kaymış Test Tablosu | 1 bilgisayar | |
| 8 | Elmas vickers girinti | 1 bilgisayar | |
| 9 | .52.5mm, φ5mm Top Girintisi | 2 ADET | |
| 10 | Standart Vickers Sertlik Bloğu (HV30) | 1 bilgisayar | |
| 11 | Standart Brinell Sertlik Bloğu (HBW / 2.5 / 187.5) | 1 bilgisayar | |
| 12 | seviye | 1 bilgisayar | |
| 13 | Sigorta 2A | 2 ADET | |
