Ekran tipi:: | 2,4'' renkli OLED, 320×240 piksel, kontrast 10.000:1 | Ölçüm aralığı:: | Malzemeye, proba ve yüzey durumuna bağlı olarak 0,50 mm ila 508 mm(0,02'' ila 20,00'' |
---|---|---|---|
Çalışma Prensibi:: | Çift elemanlı transdüserli darbe yankısı | Ölçüm Çözünürlüğü:: | Seçilebilir 0.01mm, 0.1mm(seçilebilir 0.001'', 0.01'') |
Ekran modu:: | Normal, Minimum/Maksimum yakalama, %DIFF/RR, A-Tarama, B-Tarama | Düzeltme Modu:: | RF+, RF-, YARIM+, YARIM-, TAM |
V-Yolu Düzeltme:: | Otomatik | Güncelleme Hızı:: | Seçilebilir 4Hz, 8Hz, 16Hz |
Malzeme Hız Aralığı:: | 500 - 9999m/s(0,0197 - 0,3939 in/μs) | Vurgulamak:: | Ultrasonik Ölçer Kalınlık Test Cihazı, Kaplama Ultrasonik Kalınlık Ölçer |
Vurgulamak: | tm281 ultrasonik kalınlık ölçer ölçer,oled ultrasonik kalınlık ölçer ölçer,oled dijital ultrasonik kalınlık ölçer |

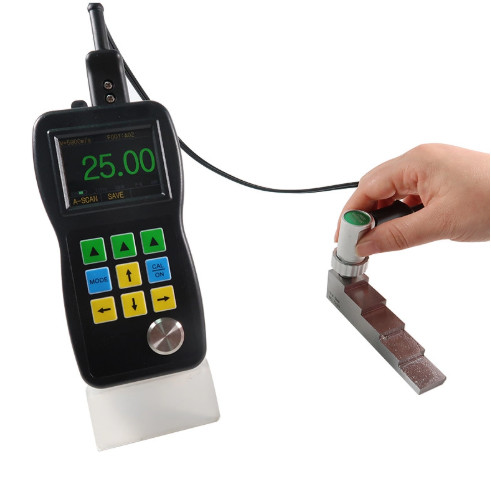

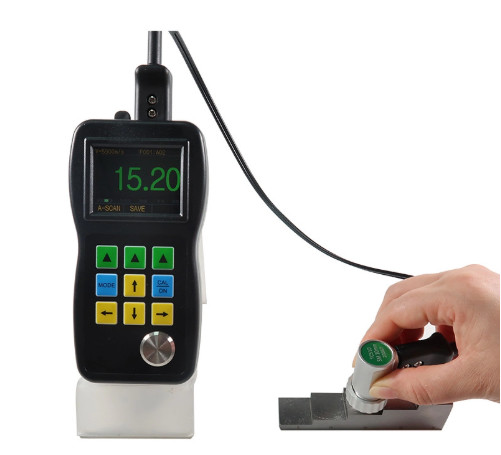

Ultrasonik kalınlık ölçer A&B Kauçuk kalınlığını test etmek için tarama TM281 Serisi
Ürün Tanımı

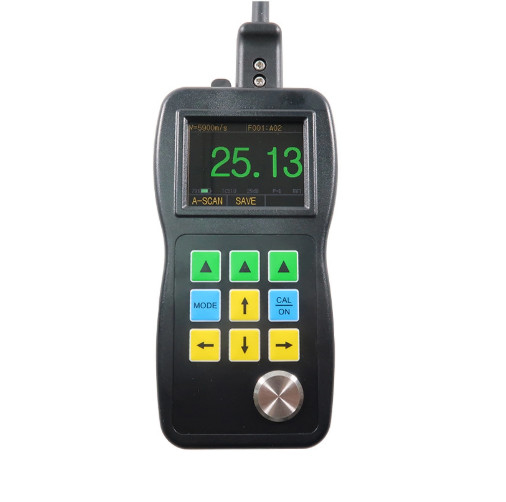

TM281 Serisi Renkli Ekran A/B Tarama Ultrasonik Kalınlık Ölçü Profesyonel ile
Çeşitli Zorlıklı Kalınlık Ölçümlerinin Çözümü
Özellikleri:
2Renkli OLED, 320 X 240 piksel, ekran kontrastı 10,000:1
Canlı Renkli A taraması
- Hayır.
Kullanıcılar ekranda ultrasonik sesin (veya A taraması) renk dalga şeklini doğrudan görebiliyorlardı.Bu da test sonuçlarının doğruluğunu kontrol etmemiz gereken durumlarda oldukça önemlidir.Birçok vaka yanlış test sonuçlarına veya hatta noreading'lere neden olur. A taramasıyla nedenleri kolayca bulabiliriz.Ve sonra doğru değerleri alacağız..
Canlı Renkli B Taraması
TM281 serisi kalınlık ölçer zaman tabanı B tarama fonksiyonuna sahiptir.iş parçasının alt yüzünün konturunu gözlemlemek için kullanılır.B taraması görüntüsünün minimum değerini otomatik olarak yakalayabilir ve minimumun konumunu kırmızı bir üçgenle gösterebilir.B taraması görüntüsünün herhangi bir nokta kalınlığı değerini göstergeyi hareket ettirerek görebilirsiniz.
Kaplama fonksiyonu sayesinde, artık kaplamayı çıkarmak için zaman kaybetmenize gerek yok.
Şimdi TM281D ve TM281DL'nin de bu yaygın olarak kabul edilen fonksiyonu var. Bu fonksiyon, altlığın iki sürekli alt yüzeyini ölçerek gerçekleştirilir. Bu modun daha fazla avantajı da vardır:
Daha Uygulanabilir Bir İş
Farklılık/Kısıtlama oranı:Farklılık modu, gerçek değer ve normal değer arasındaki farkı gösterir.Tipik uygulama, bükülme nedeniyle inceleşen metal malzemenin ölçülmesidir..
Bilgi görüntüler:LOS, min, max, aynı anda min görüntülerken büyük okuma, hız, sıfır, kalibrasyon, birimler, dondurma, dondurma, % geri kalan pil ömrü, kazanç - düşük, std, yüksek, yankıya yankıya sembolü
Maks./Min.Bu modda, mevcut kalınlık, minimum kalınlık ve maksimum kalınlık aynı anda ekranda gösterilecektir.
Alarm Modu:Alarm verildiğinde kalınlık ölçümlerinin rengini dinamik olarak değiştirir.
Güncelleme Hızı:Seçilebilir 4Hz, 8Hz ve 16Hz. Sıradan uygulama için 4Hz, yüksek sıcaklık ölçümü gibi hızlı bir taramaya ihtiyacınız olduğunda, daha yüksek güncelleme sıklığını seçebilirsiniz.
Çeşitli dillerde mevcut:Çince, İngilizce, İspanyolca, Almanca.
Echo'ya Echo:Sadece metal kalınlığını ölçer (boya ve kaplamaları göz ardı eder)
Veri kaydedici:99999 doğrusal veya ızgara dosyalarında kimlik noktası ile kalınlık veri kaydedici (400 dosya)
Çıktı:USB 2.0 tam hız bağlantısı. DataView rapor yazılımı
Sıcaklık:Gösterge Çalışma: -10°C - 50°C
- Hayır.Standart TM510 Sonde
TMTeck, dünyanın önde gelen prob üretim teknolojisine sahiptir. TM510 probu yüksek performanslı piezoelektrik seramik çip kullanır.entegre metal dökme kabuklu,, yüksek kalite yaratmak için maliyetine bakılmaksızın, sondası ve kablosunun ayrılmış pratik tasarımı.

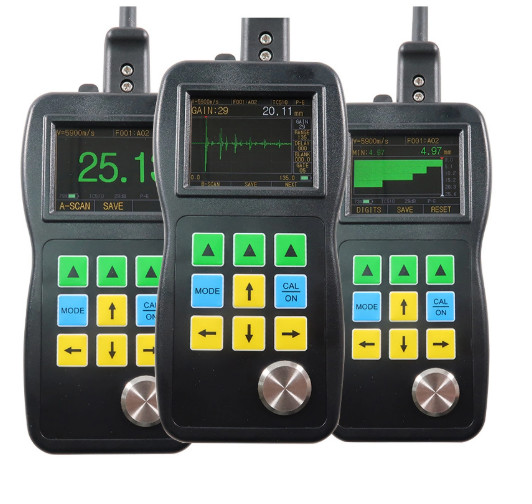

TM281 Serisi Ultrasonik Kalınlık Ölçücüsü Arasındaki Fark
TM281 | TM281D | |
Renkli Ekran | √ | √ |
Canlı A-Scan | √ | √ |
Zaman tabanlı B taraması | √ | √ |
Giriş ve Giriş Kontrolü | √ | √ |
Çöplük | √ | √ |
Çapraz boya ve kaplamalar | × | √ |
Veri Kaydedici | × | × |
DataView Yazılımı | × | × |
TM281DL ultrasonik kalınlık ölçerinin özellikleri
Ekran Tipi | 2.4' boyutlu renkli OLED, 320×240 piksel, ekran kontrastı 10,000:1 |
Çalışma prensibi | Çift elementli dönüştürücülerle puls yankısı |
Ölçme aralığı | 0.50mm ila 508mm ((0.02'den 20.00'ye kadar), malzeme, sondanın ve yüzey durumuna bağlı olarak;E-E Modu: Durum altında:3-50mm |
Ölçme çözünürlüğü | Seçilebilir 0.01mm, 0.1mm ((seçebilir 0.001'', 0.01'') |
Birimler | Inç veya Milimetre |
Düzelt Modu | RF+, RF-, HALF+, HALF-, FULL |
Ekran Kipi | Normal, Minimum/Maksimum yakalama, DIFF/RR%, A taraması, B taraması |
V-Yolu Düzeltmesi | Otomatik |
Güncelleme Hızı | Seçilebilir 4Hz, 8Hz, 16Hz |
Malzeme Hız Arası | 500 ila 9999m/s ((0.0197 ila 0.3939 in/μs) |
Diller | İngilizce, Fransızca, Almanca, İspanyolca, Çince |
Alarm Ayarları | En az ve en yüksek alarm aralığı: 0.25 mm'den 508 mm'ye kadar (0.010'den 20.00'ye kadar) |
Güç Gereksinimleri | 2 adet AA pil |
Çalışma süresi | Yaklaşık 40 saat. |
Enstrüman kapatma | 5, 10, 20 dakikalık hareketsizlikten sonra seçilebilir HER Zaman AÇIK veya AUTOMATİF KAP |
Çalışma sıcaklığı | -10°C+50'ye°C(+10°F - +12°F) |
Boyut | 158 mm × 76 mm × 37 mm (H × W × D) |
Ağırlık | 225g, pil dahil |
Standart Teslimat TM281DL
Adı | miktarı |
Ana gövde | 1 |
Sonde | 1 |
Akü | 1 |
Koplant | 1 |
Taşıma çantası | 1 |
Kullanım Kılavuzu | 1 |
USB Kablosu | 1 |
Yazılım | 1 |
TM281 Sonda/Değiştiricinin Özellikleri | ||||||
Başkomiser | Model | Türü | Sıklık | Bağlantı çapı |
Ölçüm Aralık |
Sıcaklık aralığı |
|
PT-08 | TM281 Standartı | 5MHz | 11 mm | 0.8 ile 100.0 mm arasında | - 10 ila 70°C |
|
TC510B | TM281D/DLStandartd | 5MHz | 13.5mm | 1.2 ila 200.0mm | - 10 ila 70°C |
|
TC550 | Küçük tüp | 5MHz | 5 mm | 0.8-60 mm | - 10 ila 70°C |
|
ZT-12-2 | Oyuncularİron | 2MHz | 17 mm | 4.0 ila 508mm | - 10 ila 70°C |
|
PT-06 | Küçük tüp | 7.5MHz | 8 mm | 0.8 ila 30 mm | - 10 ila 70°C |
|
PT-04 | Parmak ucu. | 10MHz | 6 mm | 0.7 ila 12 mm | - 10 ila 70°C |
|
GT-12-2 | Yüksek-Sıcaklıke | 5MHz | 15 mm | 4 ila 80 mm | - 20 ila 300°C |
