Çalışma Frekansı: | <i>W\N Band, W: 0.5~20MHz;</i> <b>W \ N Bandı, W: 0.5 ~ 20MHz;</b> <i>N: 1.5~3MHz</i> <b>N: 1,5 ~ 3M | Garanti: | 2 yıl |
---|---|---|---|
Hassasiyet Fazlası: | ≥60dB (200Φ2 FBH) | Prob Gecikmesi Mevcut: | 0 ° 999.9μs |
ağırlık: | Yaklaşık 0,9 kg (pil ve dahili şarj cihazı ile) | fark edilebilirlik: | ≥36dB (5MHzΦ14 dönüştürücü ile eşleştirilmiş) |
Zayıflatıcı Hatası: | 12dB ± 1dB başına | ||
Vurgulamak: | aşamalı dizi kusur dedektörü,ut kusur dedektörü |

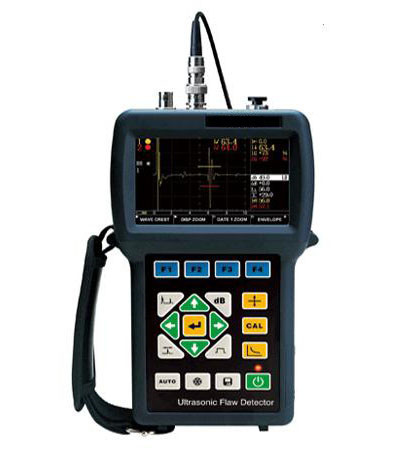

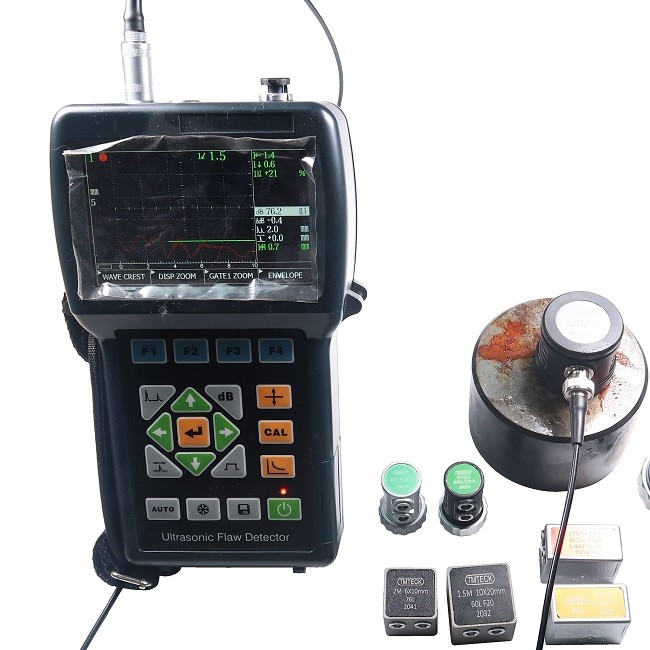

Ultrasonik Hata Dedektörü TFD900
TFD900, olağanüstü performansa sahip ultra hafif kullanışlı bir UT cihazıdır.EN12668-1: 2010 ile uyumlu,
TFD900'ün öne çıkan özellikleri
☆ Kavisli Yüzey Değerlendirmesi
☆ DGS ve DAC fonksiyonel Eğrisi
☆ RF Dalga Biçimlendirme Modu
☆ Kayıt (Toplam 1 Saat)
☆ Echo Crest Takibi
☆ Zarflama (Dalga Formu Karşılaştırması için)
☆ AWS D1.1 Değerlendirme Modülü
☆ API 5UE Değerlendirme Modülü
☆ Performans Endeksleri Testi
☆ 1000 A-tarama Depolama Çerçevesi
☆ PC İnceleme ve Rapor Yazdırma için ComApp
☆ Ağırlık olarak 0.9kg
Özellikleri:
· 640MHz'e kadar gelişmiş tasarım ve örnekleme frekansı devresi, zayıf sinyallerin zayıf olsa bile anında ve doğru görüntülenmesini ve analizini sağlar.
· En gelişmiş kare dalga tahrik tekniği
· Operasyon için uygun ve sadece 0,9 kg tartılır
· TG, tam WVGA TFT ekran
· 8 saatten fazla pil ömrü, arka arkaya çalışma, dahili akıllı tip pil şarj cihazı, şarj durumu ile güç durumu arasında otomatik geçiş vaat ediyor.
· Yazılım yükseltme, veri aktarma ve yazdırma için harici USB bağlantı noktası, fareye, klavyeye ve USB diske aşılabilir.
· EN12668: 2000 uyumlu
Şartname
Zayıflatıcı Hatası | 12dB ± 1dB başına |
Eşdeğer Giriş Gürültüsü | <80 x 10-9 V / √Hz ^ |
Darbe Türü | -ve kare dalga, Tv: 25 ~ 250V;adım başına 25V ile ayarlanabilir |
Çalışma Modları | TR;T & R, |
ıslatma | 40080 Ohm |
Çalışma Frekansı | WN Bandı, W: 0.5 ~ 20MHz;N: 1,5 ~ 3MHz |
Kazanç | 0.0 ~ 110.0dB;Adım başına 0.11.02.06.0 dB;0.1dB'de akıllı hızlanma |
Malzeme Hızı | 1000 ~ 15000m / s ayarlanabilir;önceden ayarlanmış 30 sık kullanılan Vs isteğe bağlı |
Ekrana Ulaşılabilir | Adım başına min 0.1mm ile ayarlanabilir çelik hızda 0.0 ~ 10000mm LW |
düzeltme | Pozitif, Negatif, Tam, RF (1002artı) |
Kapı ve Alarm | Çift kapılar, gerçek zamanlı alarm veren donanım; |
Spotting: zirve | |
Görüntüle | TG, TFT 5,6 inç WVGA renkli ekran, çözünürlük 800 × 480 |
Darbe Kaydırma Aralığı | -7.5 ~ 3000μs |
Prob Gecikmesi Mevcut | 0 ° 999.9μs |
PRF | 25 ~ 800Hz, otomatik adaptasyon |
Dikey Doğrusallık Hatası | ≤3% |
Yatay Doğrusallık Hatası | ≤0.2% |
Hassasiyet Fazlası | ≥60dB (200Φ2 FBH) |
fark edilebilirlik | ≥36dB (5MHzΦ14 dönüştürücü ile eşleştirilmiş) |
Dinamik Aralık | ≥ 32dB |
ret | (% 0 ~ 90), doğrusallık veya kazanç için herhangi bir göçme olmadan |
NL | <% 10 |
Limanlar | BNC prob konnektörü |
USB YUVASI | |
Güç kaynağı | Hafıza etkisi olmayan geniş kapasiteli Li pil;pil ömrü: 8+ saat; |
Dahili pil şarj cihazı (bağımsız şarj cihazı isteğe bağlı);AC: 220V | |
Toz Geçirmez Su Geçirmez | IP54 |
UT Standartları | EN12668-1 ile uyumlu |
JB / T 10061-1999 ile uyumludur | |
Ortam sıcaklığı | -30 ~ 50 ℃ |
Bağıl nem | ~ 95% 20% |
Ağırlık | Yaklaşık 0,9 kg (pil ve dahili şarj cihazı ile) |
boyut | Üst Kısım: 215mm × 126mm × 53mm |
Alt Kısım: 215mm × 104mm × 42mm |
